Важно!

Тази процедура на смяна може да се използва за:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

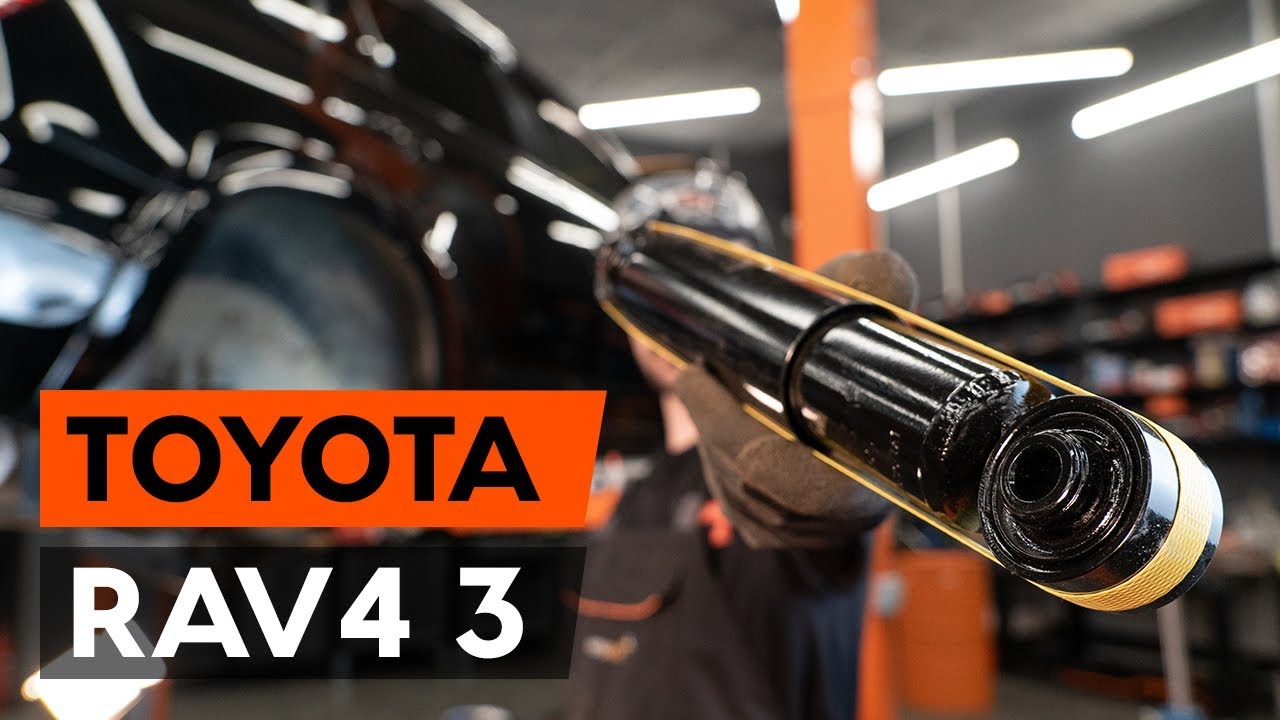

Как да сменим задни амортисьори на TOYOTA RAV 4 3 (XA30) [ИНСТРУКЦИЯ AUTODOC]

Всичките части, които трябва да смениш – Амортисьор за RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) и други модели TOYOTA

амортисьор

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) бензин (158 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) бензин (170 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) дизел (150 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) бензин (152 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) дизел (150 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) дизел (136 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 бензин (148 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) дизел (177 K.C.)

        амортисьор за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD бензин (148 K.C.)

Смяна на: амортисьори – Toyota RAV4 III. Инструментите, които ще ви трябват:

                        Телена четка

                        Спрей WD-40

                        Универсален спрей за почистване

                        Медна грес

                        Комбиниран гаечен ключ №17

                        Гаечен накрайник № 12

                        Гаечен накрайник № 17

                        Дълга ударна вложка №21

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Лост тип кози крак

                        Трансмисионен крик

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьори – Toyota RAV4 III. AUTODOC препоръчва:

Двата амортисьора на задното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния амортисьор на задното окачване.
Смяна на: амортисьори – Toyota RAV4 III. Използвайте следната процедура:

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.

Стъпкa 2

Разхлабете болтовете на колелата.Използвайте ударна вложка за джанти #21.
Стъпкa 3

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:

Важно! Дръжте колелото, докато развивате крепежните болтове. Toyota RAV4 III
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистeте всичките съединения на лоста. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 7

Развийте крепежните елементи на задния напречен носач към задния шенкел.Използвайте тръбен ключ №17.Използвайте върток.
Стъпкa 8

Подпрете носача.Използвайте хидравличен трансмисионен крик.
Стъпкa 9

Премахнете крепежния болт.
Стъпкa 10

Почистете крепежните елементи на биалетката. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 11

Развийте крепежния елемент свързващ биалетката с носача. Използвайте тръбен ключ №17.
Стъпкa 12

Махнете опората поставена под носача.

Смяна на: амортисьори – Toyota RAV4 III. Съвет от експертите на AUTODOC:

Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 13

Откачете носача от задния шенкел.
Стъпкa 14

Демонтирайте пружината.

Смяна на: амортисьори – Toyota RAV4 III. Съвет:

Прегледайте гумените опори на пружината на окачването. Сменете ги, ако е нужно.
Стъпкa 15

Развийте закрепването на долната част на амортисьора.Използвайте комбиниран гаечен ключ № 17.Използвайте тръбен ключ №17.
Стъпкa 16

Издърпайте носача на окачването.Премахнете крепежния болт.
Стъпкa 17

Откачете долната част на амортисьора.Използвайте лост тип кози крак.
Стъпкa 18

Почистете крепежния елемент на скобата на ABS сензора. Използвайте спрей WD-40.
Стъпкa 19

Развийте конзолата на кабела на ABS.Използвайте тръбен ключ №12.Изполвайте тресчотен ключ.
Стъпкa 20

Почистете крепежните елементи на амортисьора.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 21

Развийте закрепването на горната част на амортисьора.Използвайте комбиниран гаечен ключ № 17 (2 броя).
Стъпкa 22

Премахнете крепежния болт.

Смяна на: амортисьори – Toyota RAV4 III. Съвет от експертите на AUTODOC:

За да избегнете наранявания, дръжте опората на амортисьора, когато развивате крепежните болтове.
Стъпкa 23

Демонтирайте амортисьора.
Стъпкa 24

Почистете монтажните места на амортисьора.Използвайте телена четка.Използвайте спрей WD-40.

Смяна на: амортисьори – Toyota RAV4 III. Съвет от AUTODOC:

Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 25

Разположете новия амортисьор в нишата на калника и го закрепете.

AUTODOC препоръчва:

Важно! Дръжте амортисьора, докато завивате крепежните болтове. Toyota RAV4 III
Стъпкa 26

Монтирайте крепежните болтове.
Стъпкa 27

Стегнете горното закрепване на амортисьора.Използвайте комбиниран гаечен ключ № 17 (2 броя).Използвайте динамометричен ключ.Затегнете я с усилие от 80 Nm.
Стъпкa 28

Подпрете задния шенкел.Използвайте хидравличен трансмисионен крик.
Стъпкa 29

Стегнете закрепването на долната част на амортисьора.Използвайте комбиниран гаечен ключ № 17.Използвайте тръбен ключ №17.Използвайте динамометричен ключ.Затегнете я с усилие от 80 Nm.
Стъпкa 30

Премахнете опората изпод задния шенкел.

AUTODOC препоръчва:

Смяна на: амортисьори – Toyota RAV4 III. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 31

Монтирайте спиралната пружина заедно с гумените опорни в монтажните места.
Стъпкa 32

Подпрете носача.Използвайте хидравличен трансмисионен крик.
Стъпкa 33

Почистете монтажните места и резбата на лоста на окачването.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 34

Закрепете носача към шенкела.
Стъпкa 35

Монтирайте крепежния болт. Използвайте лост тип кози крак.
Стъпкa 36

Повдигнете хидравличния трансмисионен крик с 10-15 см.
Стъпкa 37

Стегнете закрепването на носача към шенкела.Използвайте тръбен ключ №17.Използвайте динамометричен ключ.Затегнете я с усилие от 90 Nm.
Стъпкa 38

Махнете опората поставена под носача.

Смяна на: амортисьори – Toyota RAV4 III. Експертите на AUTODOC препоръчват:

Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 39

Затегнете крепежния елемент свързващ биалетката с носача. Използвайте комбиниран гаечен ключ № 17.Използвайте тръбен ключ №17.Използвайте динамометричен ключ.Затегнете я с усилие от 30 Nm.
Стъпкa 40

Стегнете конзолата на кабела на ABS.Използвайте тръбен ключ №12.Изполвайте тресчотен ключ.
Стъпкa 41

Третирайте всичките съединения на лоста.Използвайте медна грес.
Стъпкa 42

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 43

Почистете повърхността на спирачния диск.Използвайте универсален почистващ спрей.
Стъпкa 44

Монтирайте колелото.

Смяна на: амортисьори – Toyota RAV4 III. Професионалистите препоръчват:

За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 45

Завийте болтовете на колелата.Използвайте ударна вложка за джанти #21.
Стъпкa 46

Свалете автомобила на земята и стегнете на кръст болтовете на колелата.Използвайте динамометричен ключ.Затегнете я с усилие от 103 Nm.
Стъпкa 47

Премахнете криковете и клиновете.
