Важно!

Тази процедура на смяна може да се използва за:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

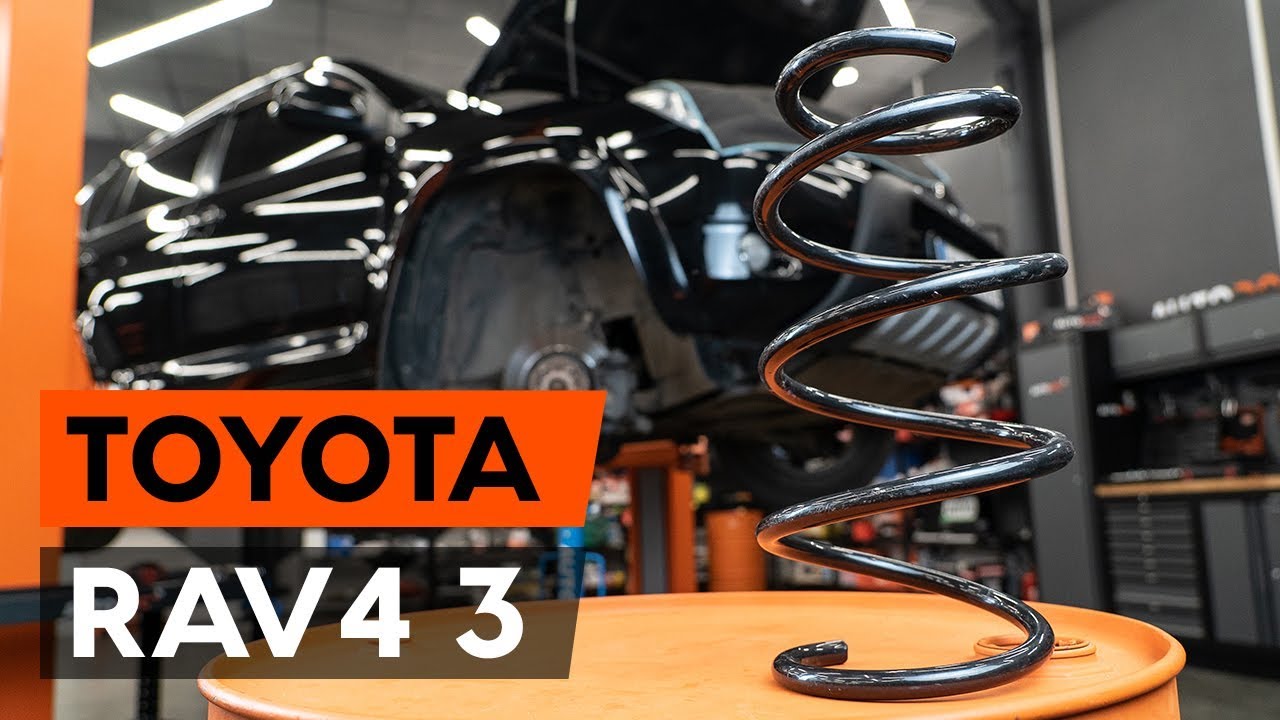

Как да сменим предна пружина за ходовата част на TOYOTA RAV 4 3 (XA30) [ИНСТРУКЦИЯ AUTODOC]

Как се сменят предни пружини на Toyota RAV4 III – Ръководство за смяна

Всичките части, които трябва да смениш – Пружинно окачване за RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) и други модели TOYOTA

пружина за ходовата част

Пружинен буфер за амортисьор

Как се сменя пружина за ходовата част на TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) – съвети за правилно обслужване на колата

пружина за ходовата част за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) бензин (152 K.C.)

Лесни стъпки за самостоятелен авто ремонт - Смяна на пружина за ходовата част на TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30)

пружина за ходовата част за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) бензин (148 K.C.)

Смяна на: пружини – Toyota RAV4 III – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №22

                        Гаечен накрайник № 14

                        Гаечен накрайник № 17

                        Гаечен накрайник № 19

                        Гаечен накрайник № 22

                        Дълга ударна вложка №21

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Универсален инструмент за фиксиране на ролки

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – Toyota RAV4 III. Професионалистите препоръчват:

Двете спирални пружини на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяната е идентична за лявата и дясната спирална пружина на прдното окачване.
Внимание! Изключете двигателя преди да започнете работа – Toyota RAV4 III.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 5

Застопорете колелата с клинове.
Стъпкa 6

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 7

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 8

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Toyota RAV4 III
Стъпкa 9

Отстранете колелото.
Стъпкa 10

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 11

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 12

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Развийте закрепването на скобата на спирачния маркуч към амортисьора. Използвайте тръбен ключ №14.
Стъпкa 14

Разсъединете кабела и спирачния маркуч от конзолата на амортисьора.
Стъпкa 15

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 22. Използвайте тръбен ключ №22. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 16

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 17

Отделете шенкела от амортисьора.
Стъпкa 18

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Toyota RAV4 III – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 19

Демонтирайте МакФерсона.
Стъпкa 20

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – Toyota RAV4 III. Експертите на AUTODOC препоръчват:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 21

Свийте пружината.
Стъпкa 22

Премахнете тапата на тампона на макферсона.
Стъпкa 23

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 24

Развийте гайката на пръта на амортисьора. Използвайте универсален инструмент за фиксиране на ролки. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 25

Демонтирайте горната опора на МакФерсона.
Стъпкa 26

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: пружини – Toyota RAV4 III. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 27

Освободете спиралната пружина.
Стъпкa 28

Демонтирайте пружината.
Стъпкa 29

Поставете пружината на амортисьора.
Стъпкa 30

Свийте пружината.

Стъпкa 31

Монтирайте маншона и буфера към амортисьора.
Стъпкa 32

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 33

Стегнете гайката на пръта на амортисьора. Използвайте универсален инструмент за фиксиране на ролки. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 47 Nm.

Смяна на: пружини – Toyota RAV4 III. AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 34

Отпуснете пружината.
Стъпкa 35

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 36

Сложете тапата на тампона на макферсона.
Стъпкa 37

Премахнете сглобеният макферсон.
Стъпкa 38

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 39

Обработете монтажните места на макферсона. Използвайте медна грес.
Стъпкa 40

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 41

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. Toyota RAV4 III.
Стъпкa 42

Обработете крепежните елементи на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 43

Монтирайте МакФерсона към шенкела.
Стъпкa 44

Завийте крепежния елемент, който свързва макферсона към шенкела. Използвайте тръбен ключ №22. Използвайте комбиниран гаечен ключ №22.
Стъпкa 45

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: пружини – Toyota RAV4 III. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 46

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №22. Използвайте комбиниран гаечен ключ №22. Използвайте динамометричен ключ. Затегнете я с усилие от 240 Nm.
Стъпкa 47

Закрепете спирачния маркуч към амортисьора. Монтирайте закрепването на кабела на датчика на ABS към амортисьора.
Стъпкa 48

Стегнете закрепването на скобата на спирачния маркуч към амортисьора. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.

Стъпкa 49

Монтирайте щангата за напречна устойчивост.

Стъпкa 50

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 74 Nm.
Стъпкa 51

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 52

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 53

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: пружини – Toyota RAV4 III. След като приложите спрея, изчакайте няколко минути.
Стъпкa 54

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. Toyota RAV4 III
Стъпкa 55

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 56

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 57

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 103 Nm.
Стъпкa 58

Премахнете криковете и клиновете.
Стъпкa 59

Премахнете покривалото на калника.
Стъпкa 60

Затворете капака на двигателя.
