Препоръчителен интервал за смяна на част от категория спирачен диск : 50000 км

Важно!

Тази процедура на смяна може да се използва за:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD, TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

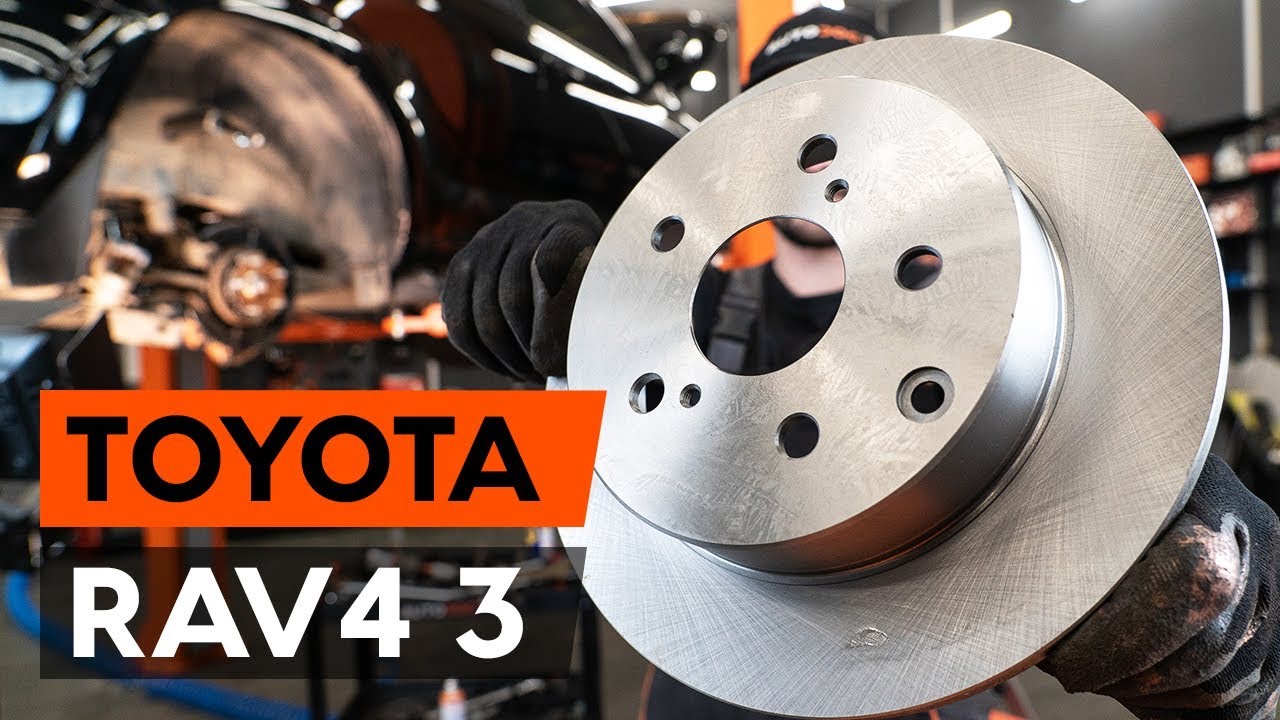

Как да сменим задни спирачни дискове на TOYOTA RAV 4 3 (XA30) [ИНСТРУКЦИЯ AUTODOC]

Всичките части, които трябва да смениш – Спирачен диск за RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) и други модели TOYOTA

спирачен диск

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD бензин (148 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) бензин (158 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) бензин (170 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 4WD бензин (180 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) бензин (158 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) бензин (152 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 бензин (180 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) дизел (150 K.C.)

        спирачен диск за TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) дизел (136 K.C.)

Смяна на: спирачни дискове – Toyota RAV4 III. Инструментите, които ви трябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Гаечен накрайник № 14

                        Гаечен накрайник № 17

                        Дълга ударна вложка №21

                        Инструмент за прибиране на спирачни цилиндри

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Гумен чук

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачни дискове – Toyota RAV4 III. Професионалистите препоръчват:

Заменяйте спирачните дискове на автомобила си Toyota RAV4 III в комплект за съответния мост, независимо от състоянието им. Това ще Ви осигури равномерно спиране.
Процедурата по смяна е еднаква за спирачните дискове на същата ос.
При замяна на спирачните дискове, обезателно заменете и накладките.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: спирачни дискове – Toyota RAV4 III. Предприемете следните стъпки:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.
Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 4

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

AUTODOC препоръчва:

Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Toyota RAV4 III
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 8

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 9

Развийте крепежните елементи на спирачния апарат. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 10

Демонтирайте супорта.

Смяна на: спирачни дискове – Toyota RAV4 III. Експертите на AUTODOC препоръчват:

Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 11

Демонтирайте спирачните накладки.
Стъпкa 12

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 13

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №17. Използвайте върток.
Стъпкa 14

Демонтирайте планката на спирачния апарат.
Стъпкa 15

Демонтирайте спирачния диск. Използвайте гумен чук.
Стъпкa 16

Почистете механизма за саморегулиране на спирачните накладки. Използвайте телена четка.

Стъпкa 17

Преместете челюстите на ръчната спирачка встрани от барабана. Използвайте лост тип кози крак.

Стъпкa 18

Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 19

Монтирайте спирачния диск.
Стъпкa 20

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачни дискове – Toyota RAV4 III. AUTODOC препоръчва:

След като приложите спрея, изчакайте няколко минути.
Стъпкa 21

Монтирайте планката на спирачния апарат.
Стъпкa 22

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 88 Nm.
Стъпкa 23

Обработете буталото на спирачния апарат. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:

Смяна на: спирачни дискове – Toyota RAV4 III. След като приложите спрея, изчакайте няколко минути.
Стъпкa 24

Притиснете буталото в спирачния апарат. Използвайте инструмент за прибиране на спирачни цилиндри.
Стъпкa 25

Монтирайте спирачните накладки.
Стъпкa 26

Поставете спирачния апарат и го захванете. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 27 Nm.
Стъпкa 27

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 28

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачни дискове – Toyota RAV4 III. Съвет:

След като приложите спрея, изчакайте няколко минути.
Стъпкa 29

Монтирайте колелото.

AUTODOC препоръчва:

Важно! Дръжте колелото, докато завивате крепежните болтове. Toyota RAV4 III
Стъпкa 30

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 31

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 103 Nm.
Стъпкa 32

Премахнете криковете и клиновете.

AUTODOC препоръчва:

Важно! Смяна на: спирачни дискове – Toyota RAV4 III. Проверете нивото на спирачната течност в резервоара и я допълнете, ако е нужно.
Стъпкa 33

Затегнете капачката на резервоара за спирачна течност.

AUTODOC препоръчва:

Toyota RAV4 III – Натиснете педала на спирачките няколко пъти при спрян двигател, докато усетите натрупване на съпротивление.
Стъпкa 34

Затворете капака на двигателя.
