Как се сменя преден макферсон на Toyota RAV4 II – Ръководство за смяна

сваляния: 4

Прегледи: 70

Важно!

Тази процедура на смяна може да се използва за:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

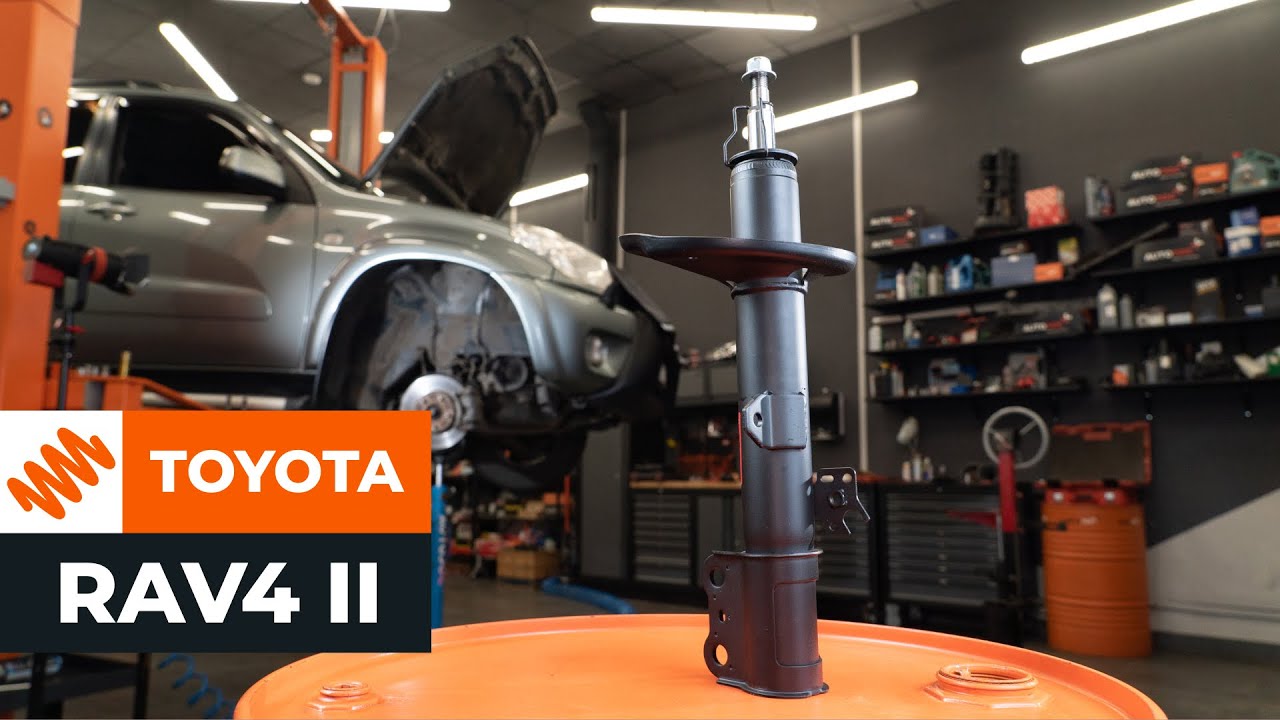

Как да сменим преден макферсон на TOYOTA RAV4 II [AUTODOC УРОК]

Как се сменя преден макферсон на Toyota RAV4 II – Ръководство за смяна

Алтернативни продукти

амортисьор

Смяна на: макферсон – Toyota RAV4 II. Списък с нужните инструменти:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Керамична грес

                      Медна грес

                      Динамометричен ключ

                      Комбиниран гаечен ключ №19

                      Гаечен накрайник № 12

                      Гаечен накрайник № 14

                      Гаечен накрайник № 19

                      Гаечен накрайник № 22

                      Камък за гайки на амортисьори 19 мм

                      Дълга ударна вложка №19

                      HEX накрайник №H6

                      Тресчотка

                      Лост тип кози крак

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: макферсон – Toyota RAV4 II. Съвет от експертите на AUTODOC:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Моля, имайте предвид: всичката работа по колата – Toyota RAV4 II – трябва да се извърши с изключен двигател.

Извършете смяната в следната последователност:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Премахнете капачката от тампона на макферсона. Използвайте лост тип кози крак.
Стъпкa 4

Почистете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 5

Разхлабете гайката на макферсона. Не я развивайте докрай. Използвайте тръбен ключ №22. Изполвайте тресчотен ключ.
Стъпкa 6

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Разхлабете горните крепежни елементи на макферсона. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.

Смяна на: макферсон – Toyota RAV4 II. Съвет от AUTODOC:
Недейте да развивате напълно горните крепежни елементи, защото могат да държат също и други елементи на окачването.
Стъпкa 8

Застопорете колелата с клинове.
Стъпкa 9

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 10

Повдигнете автомобила.

Смяна на: макферсон – Toyota RAV4 II. Експертите на AUTODOC препоръчват:
Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 11

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Toyota RAV4 II
Стъпкa 12

Отстранете колелото.
Стъпкa 13

Почистете крепежния елемент на стабилизиращата щанга. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 15

Снемете биалетката. Използвайте лост тип кози крак.

AUTODOC препоръчва:
Огледайте втулките на щангата за напречна устойчивост. При необходимост ги заменете.
Стъпкa 16

Почистете крепежния елемент, който свързва скобата на спирачния маркуч към макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 17

Развийте крепежния елемент, който свързва скобата на спирачния маркуч към макферсона. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 18

Премахнете скобата на спирачния маркуч.
Стъпкa 19

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 20

Развийте крепежните елементи свързващи макферсона с шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 21

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 22

Премахнете крепежните болтове.
Стъпкa 23

Отделете шенкела от амортисьора.
Стъпкa 24

Развийте горните крепежни елементи на макферсона.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. Toyota RAV4 II
Стъпкa 25

Демонтирайте МакФерсона.
Стъпкa 26

Сложете макферсона на устройството за натягане на пружини.

AUTODOC препоръчва:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 27

Свийте пружината.
Стъпкa 28

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №22. Изполвайте тресчотен ключ.
Стъпкa 29

Демонтирайте горната опора на МакФерсона.
Стъпкa 30

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: макферсон – Toyota RAV4 II. Внимателно прегледайте тампона, маншона и отбойника на макферсона. Сменете ги, ако се налага.
Стъпкa 31

Освободете спиралната пружина.
Стъпкa 32

Демонтирайте пружината.
Стъпкa 33

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

Смяна на: макферсон – Toyota RAV4 II. Професионалистите препоръчват:
Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 34

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 35

Поставете пружината на амортисьора.
Стъпкa 36

Свийте пружината.
Стъпкa 37

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 38

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 39

Стегнете гайката на пръта на амортисьора. Използвайте 19 мм камък за гайки на амортисьори. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 47 Nm.

AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 40

Отпуснете пружината.
Стъпкa 41

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 42

Монтирайте капачката на тампона на макферсона.
Стъпкa 43

Премахнете сглобеният макферсон.
Стъпкa 44

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 45

Почистете крепежния елемент на стабилизиращата щанга. Използвайте телена четка.
Стъпкa 46

Обработете крепежния елемент, който свързва стабилизиращата щанга към макферсона. Използвайте медна грес.

Стъпкa 47

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 48

Закрепете горните крепежни елементи на макферсона. Не го затягайте.

AUTODOC препоръчва:
Toyota RAV4 II – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 49

Монтирайте МакФерсона към шенкела.
Стъпкa 50

Монтирайте крепежните болтове.
Стъпкa 51

Затегнете долните крепежни елементи на макферсона. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 52

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: макферсон – Toyota RAV4 II. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 53

Монтирайте скобата на спирачния маркуч.
Стъпкa 54

Затегнете крепежния елемент, който свързва скобата на спирачния маркуч към макферсона. Използвайте тръбен ключ №12. Използвайте динамометричен ключ. Затегнете я с усилие от 10 Nm.
Стъпкa 55

Монтирайте щангата за напречна устойчивост. Използвайте лост тип кози крак.
Стъпкa 56

Завийте крепежния елемент, който свързва биалетката към макферсона. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 57

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 58

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 44 Nm.
Стъпкa 59

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 143 Nm.
Стъпкa 60

Премахнете опората под шенкела.

AUTODOC препоръчва:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 61

Обработете крепежния елемент, който свързва стабилизиращата щанга към макферсона. Използвайте медна грес.

Стъпкa 62

Обработете долните крепежни елементи, свързват макферсона към шенкела. Използвайте медна грес.

Стъпкa 63

Обработете крепежния елемент, който свързва скобата на спирачния маркуч към макферсона. Използвайте медна грес.

Стъпкa 64

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 65

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте керамична грес.
Стъпкa 66

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: макферсон – Toyota RAV4 II. След като приложите спрея, изчакайте няколко минути.
Стъпкa 67

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. Toyota RAV4 II
Стъпкa 68

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 69

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 103 Nm.
Стъпкa 70

Премахнете криковете и клиновете.

Стъпкa 71

Затегнете горните крепежни елементи на макферсона. Използвайте тръбен ключ №54. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 72

Обработете крепежните елементи на макферсона. Използвайте медна грес.

Стъпкa 73

Премахнете покривалото на калника.
Стъпкa 74

Затворете капака на двигателя.
