Важно!

Тази процедура на смяна може да се използва за:
BMW X5 (E53) 3.0 d, BMW X5 (E53) 3.0 d, BMW X5 (E53) 4.4 i, BMW X5 (E53) 3.0 i, BMW X5 (E53) 4.6 is, BMW X5 (E53) 3.0 d … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

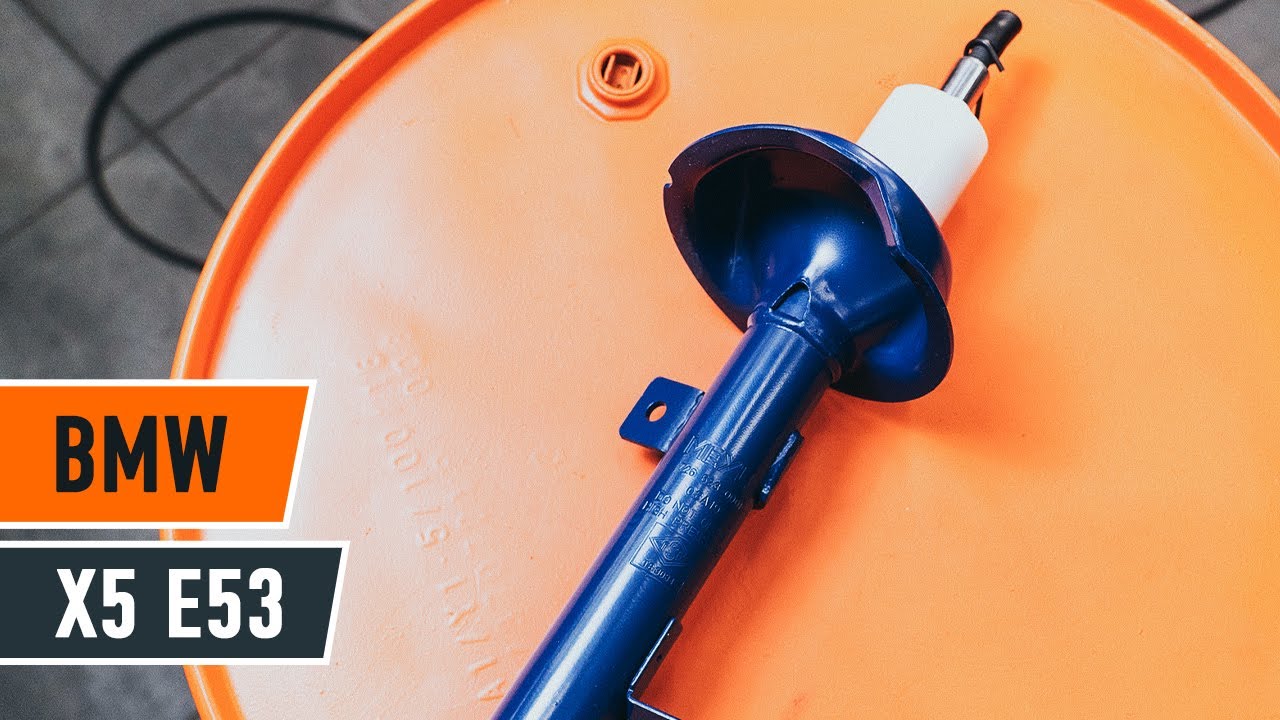

Как да сменим предни амортисьори на BMW X5 E53 ИНСТРУКЦИЯ | AUTODOC

Как се сменя преден макферсон на BMW X5 E53 – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за X5 (E53) и други модели BMW

Алтернативни продукти

амортисьор

SKSA-0130388 STARK Амортисьор

113,64 BGN

Магазин

SKSA-0132990 STARK Амортисьор

119,70 BGN

Магазин

854S1878 RIDEX Амортисьор

119,70 BGN

Магазин

SKSA-0130378 STARK Амортисьор

125,75 BGN

Магазин

JGM1009T TRW Амортисьор

143,77 BGN

Магазин

D0407 MONROE Амортисьор

215,99 BGN

Магазин

Смяна на: макферсон – BMW X5 E53 – инструментите, които може да потрябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Комбиниран гаечен ключ № 19

                      Комбиниран гаечен ключ № 21

                      Комбиниран гаечен ключ № 22

                      Гаечен накрайник № 10

                      Гаечен накрайник № 13

                      Гаечен накрайник № 22

                      HEX накрайник №H5

                      HEX накрайник №H7

                      Дълга ударна вложка №17

                      Тресчотка

                      Динамометричен ключ

                      Плоска Отвертка

                      Хидравлична скоба за пружини

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: макферсон – BMW X5 E53. Експертите на AUTODOC препоръчват:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: макферсон – BMW X5 E53. Предприемете следните стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 4

Развийте болтовете на колелото.

Смяна на: макферсон – BMW X5 E53. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 8

Снемете биалетката.

Стъпкa 9

Откачете спирачния маркуч от макферсона. Използвайте права отвертка.
Стъпкa 10

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 11

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 22. Използвайте тръбен ключ №22. Изполвайте тресчотен ключ.
Стъпкa 12

Премахнете крепежния болт.
Стъпкa 13

Разсъединете кабела на датчика на ABS.

Стъпкa 14

Премахнете крепежния болт.

Стъпкa 15

Отделете шенкела от амортисьора.

Смяна на: макферсон – BMW X5 E53. AUTODOC препоръчва:
Уверете се, че шенкела има опора.
Стъпкa 16

Спуснете автомобила.
Стъпкa 17

Отворете капака на двигателя.
Стъпкa 18

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.

Стъпкa 19

Развийте болтовете и демонтирайте резервоара (казанчето) на стъкломиещото устройство. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 20

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 21

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. BMW X5 E53
Стъпкa 22

Демонтирайте МакФерсона.
Стъпкa 23

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: макферсон – BMW X5 E53. Съвет от AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 24

Свийте пружината.
Стъпкa 25

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 26

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H7.
Стъпкa 27

Освободете спиралната пружина.

Стъпкa 28

Демонтирайте горната опора на МакФерсона.

Стъпкa 29

Демонтирайте пружината.
Стъпкa 30

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: макферсон – BMW X5 E53. Внимателно прегледайте тампона, маншона и отбойника на макферсона. Сменете ги, ако се налага.
Стъпкa 31

Премахнете гумения дистанционен пръстен на пружината.
Стъпкa 32

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

Смяна на: макферсон – BMW X5 E53. Съвет от експертите на AUTODOC:
Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 33

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.

Стъпкa 34

Монтирайте гумения дистанционен пръстен на пружината.
Стъпкa 35

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 36

Поставете пружината на амортисьора.
Стъпкa 37

Свийте пружината.

Стъпкa 38

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 39

Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

Смяна на: макферсон – BMW X5 E53. Професионалистите препоръчват:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 40

Отпуснете пружината.

Стъпкa 41

Премахнете сглобеният макферсон.
Стъпкa 42

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 43

Завийте крепежните елементи в горната част на опората на МакФерсона.

Смяна на: макферсон – BMW X5 E53. AUTODOC препоръчва:
За да избегнете наранявания, придържайте макферсона, когато завивате крепежните болтове.
Стъпкa 44

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 34 Nm.
Стъпкa 45.1

Монтирайте резервоара (казанчето) на стъкломиещото устройство и завийте болтовете.

Стъпкa 45.2

Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 46

Премахнете покривалото на калника.

Стъпкa 47

Затворете капака на двигателя.
Стъпкa 48

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 49

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 50

Монтирайте МакФерсона към шенкела.
Стъпкa 51

Монтирайте крепежния болт.
Стъпкa 52

Съединете кабела на датичка на ABS.

Стъпкa 53

Монтирайте крепежния болт.
Стъпкa 54

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 22. Използвайте тръбен ключ №22. Използвайте динамометричен ключ. Затегнете я с усилие от 250 Nm.
Стъпкa 55

Монтирайте щангата за напречна устойчивост.

Стъпкa 56

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H5. Използвайте динамометричен ключ. Затегнете я с усилие от 65 Nm.
Стъпкa 57

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 58

Закрепете спирачния маркуч към амортисьора.
Стъпкa 59

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 60

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: макферсон – BMW X5 E53. Експертите на AUTODOC препоръчват:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 61

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. BMW X5 E53
Стъпкa 62

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 63

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 140 Nm.
Стъпкa 64

Премахнете криковете и клиновете.
