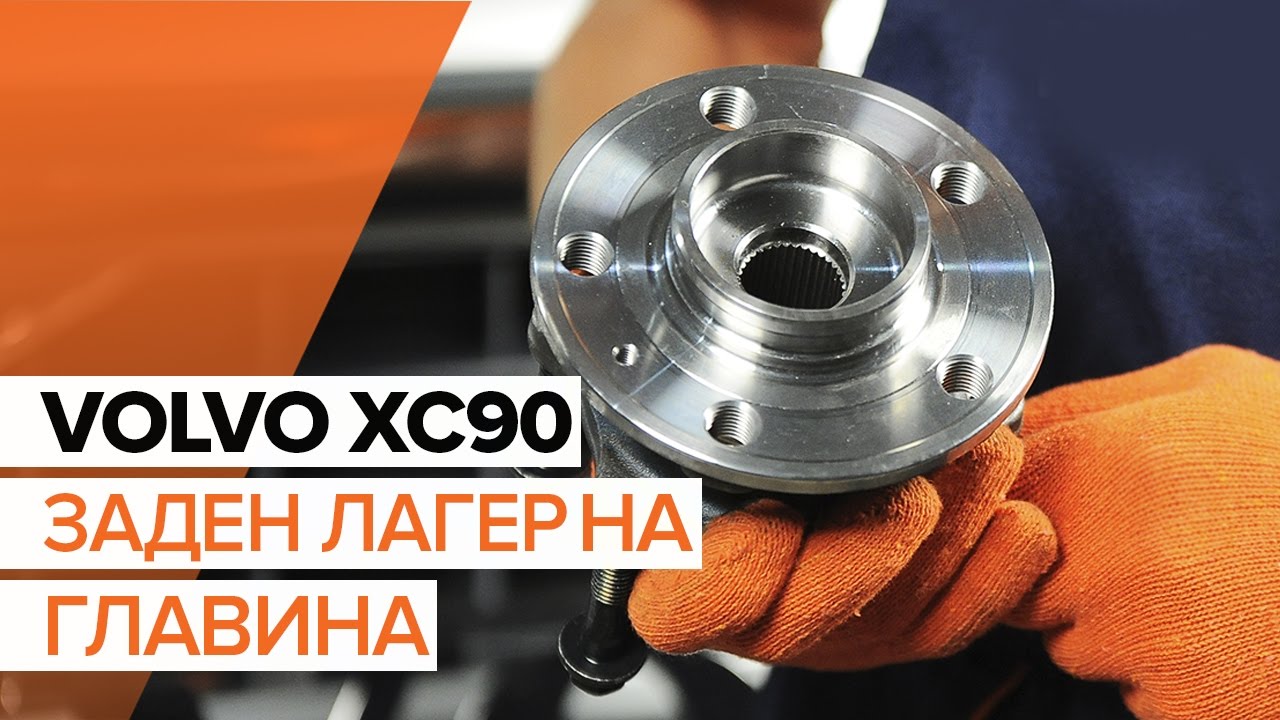

Как се сменя заден лагер главина на Volvo XC90 1 – Ръководство за смяна

сваляния: 3

Прегледи: 42

Важно!

Тази процедура на смяна може да се използва за:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) 2.5, VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D3 / D5 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим заден лагер на главина на VOLVO XC90 1 [ИНСТРУКЦИЯ]

Как се сменя заден лагер главина на Volvo XC90 1 – Ръководство за смяна

Всичките части, които трябва да смениш – Колесен лагер за XC90 I (275) и други модели VOLVO

Алтернативни продукти

комплект колесен лагер

Смяна на: лагер главина – Volvo XC90 1. Инструментите, които ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Комбиниран гаечен ключ №10

                      Комбиниран гаечен ключ №13

                      Комбиниран гаечен ключ №16

                      Комбиниран гаечен ключ №18

                      Гаечен накрайник № 13

                      Гаечен накрайник № 15

                      Гаечен накрайник № 16

                      Дълга ударна вложка №19

                      Тресчотка

                      Динамометричен ключ

                      Плоска Отвертка

                      Избивач

                      Чук

                      Гумен чук

                      Лост тип кози крак

                      Върток

                      Трансмисионен крик

                      Клин за застопоряване на автомобил

Купи инструменти

AUTODOC препоръчва:

Не използвайте повторно лагерния възел на Вашия автомобил Volvo XC90 1
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Моля, имайте предвид: всичката работа по колата – Volvo XC90 1 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Volvo XC90 1
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 7

Развийте крепежните елементи на планката на спирачния апарат. Използвайте комбиниран гаечен ключ № 13.
Стъпкa 8

Премахнете спирачният апарат заедно със скобата му.

Смяна на: лагер главина – Volvo XC90 1. Съвет от AUTODOC:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата.Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 9

Почистете крепежните елементи на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 10

Развийте фиксиращите болтове на спирачния диск. Използвайте комбиниран гаечен ключ № 10. Изполвайте тресчотен ключ.
Стъпкa 11

Демонтирайте спирачния диск.
Стъпкa 12

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 13

Отстранете задвижващия вал. Използвайте клин. Използвайте чук.

Стъпкa 14

Почистете крепежните елементи на носача. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 15

Развийте крепежните елементи свързващи носача към задния шенкел. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №15. Изполвайте тресчотен ключ.
Стъпкa 16

Премахнете крепежния болт.

Стъпкa 17

Откачете носача.

Стъпкa 18

Развийте гайката на главината. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 19

Демонтирайте главината задно с лагера, тъй като те представляват неразглобяем възел. Използвайте гумен чук.
Стъпкa 20

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 21

Монтирайте новата главина, заедно с лагера.
Стъпкa 22

Монтирайте полуоската към главината на колелото.

Стъпкa 23

Притегнете закрепването на главината. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 45 Nm.+60°

Смяна на: лагер главина – Volvo XC90 1. Експертите на AUTODOC препоръчват:
Възелът на лагера на главината не трябва да има луфт спрямо шийката на оста.Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 24

Обработете крепежните елементи на лагера на главината на колелото. Използвайте медна грес.

Стъпкa 25

Закрепете носача. Използвайте права отвертка.

Стъпкa 26

Монтирайте крепежния болт. Използвайте лост тип кози крак. Използвайте чук.

Стъпкa 27

Завийте крепежните елементи свързващи носача към задния шенкел.

Стъпкa 28

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 29

Затегнете крепежните елементи свързващи носача към задния шенкел. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №15. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.
Стъпкa 30

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: лагер главина – Volvo XC90 1. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 31

Обработете контактната повърхност. Използвайте медна грес.

Стъпкa 32

Монтирайте спирачния диск.
Стъпкa 33

Затегнете фиксиращите болтове на спирачния диск. Използвайте комбиниран гаечен ключ № 10. Използвайте динамометричен ключ. Затегнете я с усилие от 11 Nm.
Стъпкa 34

Затегнете свързващия болт на задвижващия вал на главината. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 35

Монтирайте спирачният апарат заедно със скобата му.
Стъпкa 36

Стегнете болтовете на планката на спирачния апарат. Използвайте комбиниран гаечен ключ № 13. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.+60°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 37

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 38

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: лагер главина – Volvo XC90 1. След като приложите спрея, изчакайте няколко минути.
Стъпкa 39

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Volvo XC90 1
Стъпкa 40

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 41

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 140 Nm.
Стъпкa 42

Премахнете криковете и клиновете.
