Важно!

Тази процедура на смяна може да се използва за:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 2.5, VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) D5 AWD … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

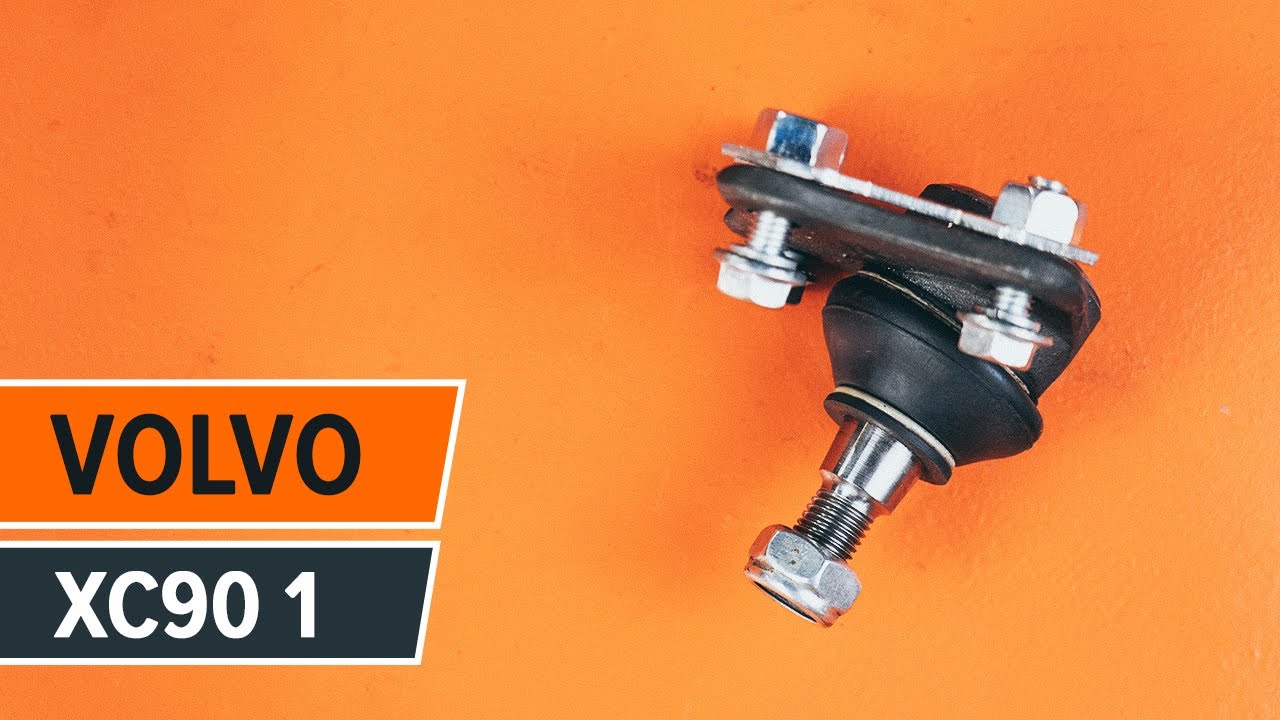

Как да сменим преден шарнир на VOLVO XC90 1 [ИНСТРУКЦИЯ]

Как се сменя преден шарнир на Volvo XC90 1 – Ръководство за смяна

Всичките части, които трябва да смениш – Шарнири за XC90 I (275) и други модели VOLVO

Алтернативни продукти

Шарнири

SKSL-0260115 STARK Шарнири

27,86 BGN

Магазин

49955 MAPCO Шарнири

27,88 BGN

Магазин

2462S0111P RIDEX PLUS Шарнири

32,78 BGN

Магазин

67081 SIDEM Шарнири

33,44 BGN

Магазин

TC1519 DELPHI Шарнири

39,08 BGN

Магазин

4226394 KRAFT Шарнири

39,23 BGN

Магазин

57008608 METZGER Шарнири

46,85 BGN

Магазин

V95-9519 VAICO Шарнири

47,64 BGN

Магазин

QSJ2122S QUINTON HAZELL Шарнири

60,44 BGN

Магазин

26795 03 LEMFÖRDER Шарнири

77,33 BGN

Магазин

Смяна на: шарнир – Volvo XC90 1. Инструментите, които ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Гаечен накрайник № 13

                      Гаечен накрайник № 21

                      Дълга ударна вложка №19

                      Тресчотка

                      Динамометричен ключ

                      Лост тип кози крак

                      Чук

                      Плоско длето

                      Гумен чук

                      Скоба за демонтиране на шарнири

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: шарнир – Volvo XC90 1. Съвет:

Процедурата по смяна е идентична за левия и десния шарнир.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: шарнир – Volvo XC90 1. Предприемете следните стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Volvo XC90 1
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Развийте крепежния елемент свързващ шарнира с носача на окачването. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 8

Развийте крепежните елементи на шарнира към шенкела. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 9

Премахнете крепежните болтове.

Стъпкa 10

Отсъединете шарнира от шенкела. Използвайте плоско длето за метал. Използвайте чук. Използвайте лост тип кози крак.
Стъпкa 11

Разсъединете шарнирната опора от носача. Използвайте скоба за шарнири.
Стъпкa 12

Отстранeте шарнира. Използвайте лост тип кози крак.
Стъпкa 13

Почистете монтажното място на шарнира. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Монтирайте новия шарнир. Използвайте лост тип кози крак.

Смяна на: шарнир – Volvo XC90 1. Професионалистите препоръчват:
Не повреждайте маншона на шарнира.
Стъпкa 15

Прикрепете шарнира към носача. Използвайте лост тип кози крак.
Стъпкa 16

Съединете шарнира към шенкела. Използвайте лост тип кози крак. Използвайте гумен чук.
Стъпкa 17

Монтирайте крепежните болтове.

Стъпкa 18

Стегнете закрепването на шарнирния болт. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 19

Затегнете крепежните елементи свързващи шарнира към носача. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 100 Nm.
Стъпкa 20

Обработете крепежните елементи на шарнира. Използвайте медна грес.
Стъпкa 21

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 22

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: шарнир – Volvo XC90 1. След като приложите спрея, изчакайте няколко минути.
Стъпкa 23

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Volvo XC90 1
Стъпкa 24

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 25

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 140 Nm.
Стъпкa 26

Премахнете криковете и клиновете.
