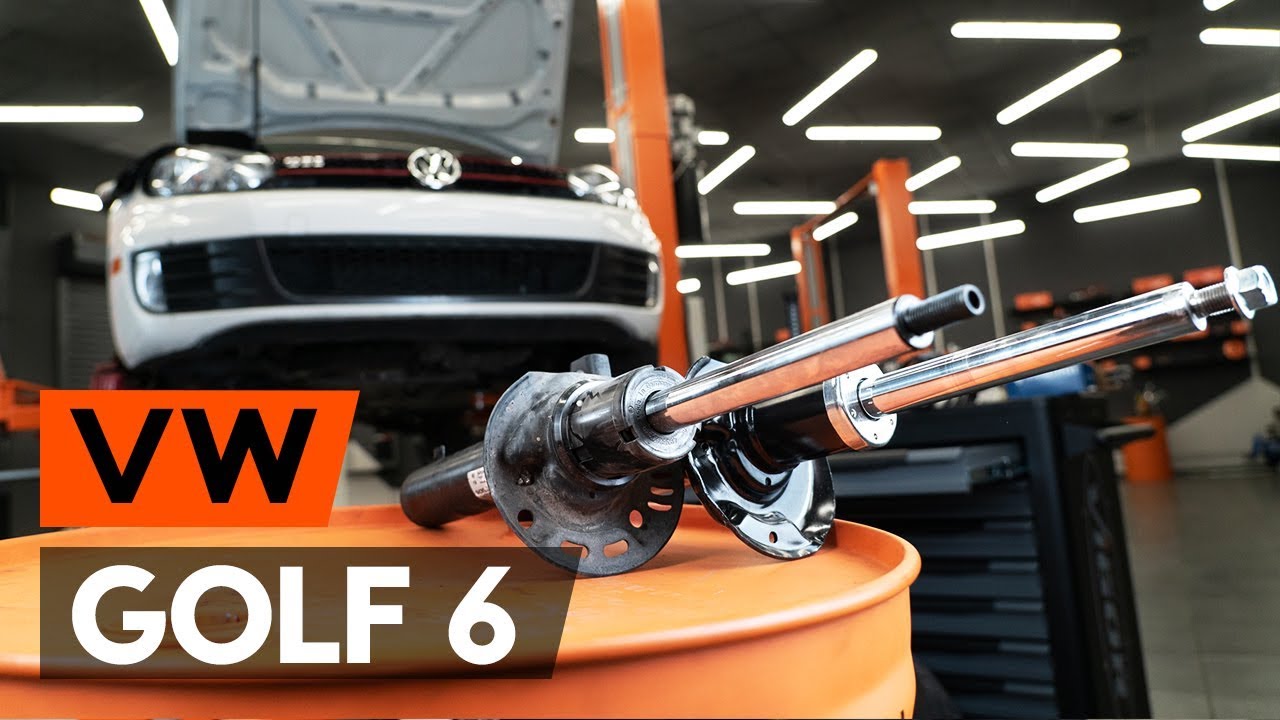

Как се сменя преден макферсон на VW Golf 6

Важно!

Тази процедура на смяна може да се използва за:
VW GOLF VI (5K1) 1.6 MultiFuel, VW GOLF VI (5K1) 2.0 R 4motion, VW GOLF VI (5K1) 1.2 TSI, VW GOLF VI (5K1) 2.0 GTi, VW GOLF VI (5K1) 1.4, VW GOLF VI (5K1) 1.6, VW GOLF VI (5K1) 1.4 TSI, VW GOLF VI (5K1) 1.4 TSI, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 1.6 BiFuel, VW GOLF VI (5K1) 2.0 GTi, VW GOLF VI (5K1) 1.6 TDI, VW GOLF VI (5K1) 2.0 TDI 4motion, VW GOLF VI (5K1) 2.0 TDI, VW GOLF VI (5K1) 1.2 TSI, VW GOLF VI (5K1) 2.0 R 4motion, VW GOLF VI (5K1) 1.6 TDI, VW GOLF VI (5K1) 1.8 TSI, VW GOLF VI (5K1) Blue E-Motion, VW GOLF VI (5K1) 2.5 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим преден макферсон на VW GOLF 6 (5K1) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден макферсон на VW Golf 6 – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за GOLF VI (5K1) и други модели VW

Алтернативни продукти

амортисьор

SKSA-0133091 STARK Амортисьор

38,30 BGN

Магазин

SKSA-01334106 STARK Амортисьор

60,06 BGN

Магазин

SKSA-0132747 STARK Амортисьор

61,63 BGN

Магазин

SKSA-0130512 STARK Амортисьор

79,77 BGN

Магазин

SKSA-0132842 STARK Амортисьор

79,77 BGN

Магазин

SKSA-0130005 STARK Амортисьор

91,94 BGN

Магазин

SKSA-0132657 STARK Амортисьор

91,94 BGN

Магазин

SKSA-0131926 STARK Амортисьор

117,47 BGN

Магазин

SKSA-0131458 STARK Амортисьор

121,09 BGN

Магазин

65473169 NK Амортисьор

125,26 BGN

Магазин

Смяна на: амортисьор – VW Golf 6. Списък с нужните инструменти:

                      Телена четка

                      Спрей WD-40

                      Медна грес

                      Комбиниран гаечен ключ №16

                      Комбиниран гаечен ключ №18

                      Гаечен накрайник № 13

                      Гаечен накрайник № 16

                      Гаечен накрайник № 18

                      Гаечен накрайник № 21

                      Дванадесетостенна вложка № 24

                      HEX накрайник №H6

                      Накрайник XZN № 6

                      Специална вложка за демонтаж на амортисьори

                      Дълга ударна вложка №17

                      Тресчотка

                      Динамометричен ключ

                      Плоско длето

                      Чук

                      Върток

                      Лост тип кози крак

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьор – VW Golf 6. Експертите на AUTODOC препоръчват:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: амортисьор – VW Golf 6. Препоръчителна последователност от стъпки:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Застопорете колелата с клинове.
Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

Смяна на: амортисьор – VW Golf 6. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Демонтирайте защитната капачка на лагера на главината.

Обърнете внимание!
Някои автомобили не са оборудвани със защитни капаци на главината.
Стъпкa 8

Монтирайте колелото.

Смяна на: амортисьор – VW Golf 6. AUTODOC препоръчва:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 9

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 10

Разхлабете болта на главината на колелото. Използвайте Дванадесетостенна вложка за гаечен ключ №24. Използвайте върток.
Стъпкa 11

Снемете пластмасовата решетка под чистачките. Повдигнете пластмасовата решетка на чистачките.
Стъпкa 12

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 13

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. VW Golf 6
Стъпкa 14

Отстранете колелото.
Стъпкa 15

Разсъединете кабела и спирачния маркуч от конзолата на амортисьора. Използвайте лост тип кози крак.
Стъпкa 16

Почистете крепежните елементи, които свързват стабилизатора към макферсона и тези, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 17

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте комбиниран гаечен ключ № 16. Използвайте XZN #6. Изполвайте тресчотен ключ.
Стъпкa 18

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте Дванадесетостенна вложка за гаечен ключ №24.
Стъпкa 19

Развийте крепежния елемент свързващ шарнира с носача на окачването. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 20

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 21

Разсъединете шарнирната опора от носача. Използвайте лост тип кози крак.
Стъпкa 22

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте тръбен ключ №18. Използвайте комбиниран гаечен ключ № 18. Използвайте върток.
Стъпкa 23

Понижете хидравличният крик с 10-15 см.

Смяна на: амортисьор – VW Golf 6. Съвет от AUTODOC:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 24

Демонтирайте полуоската от главината на колелото.
Стъпкa 25

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте специална вложка, за демонтиране на амортисьора. Изполвайте тресчотен ключ.
Стъпкa 26

Отделете шенкела от амортисьора. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 27

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.

Смяна на: амортисьор – VW Golf 6. Професионалистите препоръчват:
Уверете се, че шенкела не е освободен от натоварване.
Стъпкa 28

Развийте крепежните елементи в горната част на МакФерсона.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. VW Golf 6
Стъпкa 29

Демонтирайте МакФерсона.
Стъпкa 30

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: амортисьор – VW Golf 6. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 31

Свийте пружината.
Стъпкa 32

Почистете крепежния елемент на пръта на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 33

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 34

Демонтирайте опората, маншона и буфера на амортисьора.
Стъпкa 35

Освободете спиралната пружина.
Стъпкa 36

Демонтирайте пружината.
Стъпкa 37

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

AUTODOC препоръчва:
Смяна на: амортисьор – VW Golf 6. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 38

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 39

Поставете пружината на амортисьора.
Стъпкa 40

Свийте пружината.
Стъпкa 41

Монтирайте опората, маншона и буфера на новия амортисьор.
Стъпкa 42

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

Смяна на: амортисьор – VW Golf 6. Експертите на AUTODOC препоръчват:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 43

Отпуснете пружината.
Стъпкa 44

Премахнете сглобеният макферсон.
Стъпкa 45

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 46

Закрепете горните крепежни елементи на макферсона. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. VW Golf 6.
Стъпкa 47

Монтирайте и затегнете новия болт на шенкела. Използвайте тръбен ключ №18. Използвайте комбиниран гаечен ключ № 18. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 48

Премахнете опората под шенкела.
Стъпкa 49

Монтирайте полуоската към главината на колелото.
Стъпкa 50

Прикрепете шарнира към носача.
Стъпкa 51

Стегнете гайката, закрепваща шарнира. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 52

Закрепете биалетката към носача. Използвайте комбиниран гаечен ключ № 16. Използвайте XZN #6. Използвайте динамометричен ключ. Затегнете я с усилие от 65 Nm.
Стъпкa 53

Монтирайте закрепването на кабела на датчика на ABS към амортисьора. Закрепете спирачния маркуч към амортисьора.
Стъпкa 54

Почистете монтажното място на джантата. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 55

Монтирайте колелото.

Смяна на: амортисьор – VW Golf 6. Експертите на AUTODOC препоръчват:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 56

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 57

Спуснете автомобила.
Стъпкa 58

Стегнете закрепването на горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 59

Монтирайте и прикрепете пластмасовата решетка под чистачките.
Стъпкa 60

Затегнете свързващия болт на задвижващия вал на главината. Използвайте Дванадесетостенна вложка за гаечен ключ №24. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 61

Затегнете болтовете на джантите в кръстосан ред. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 62

Монтирайте защитната капачка на лагера на главината.
Стъпкa 63

Премахнете криковете и клиновете.
Стъпкa 64

Затворете капака на двигателя.
