Важно!

Тази процедура на смяна може да се използва за:
VW GOLF III (1H1) 1.9 TD, GTD, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.9 TDI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

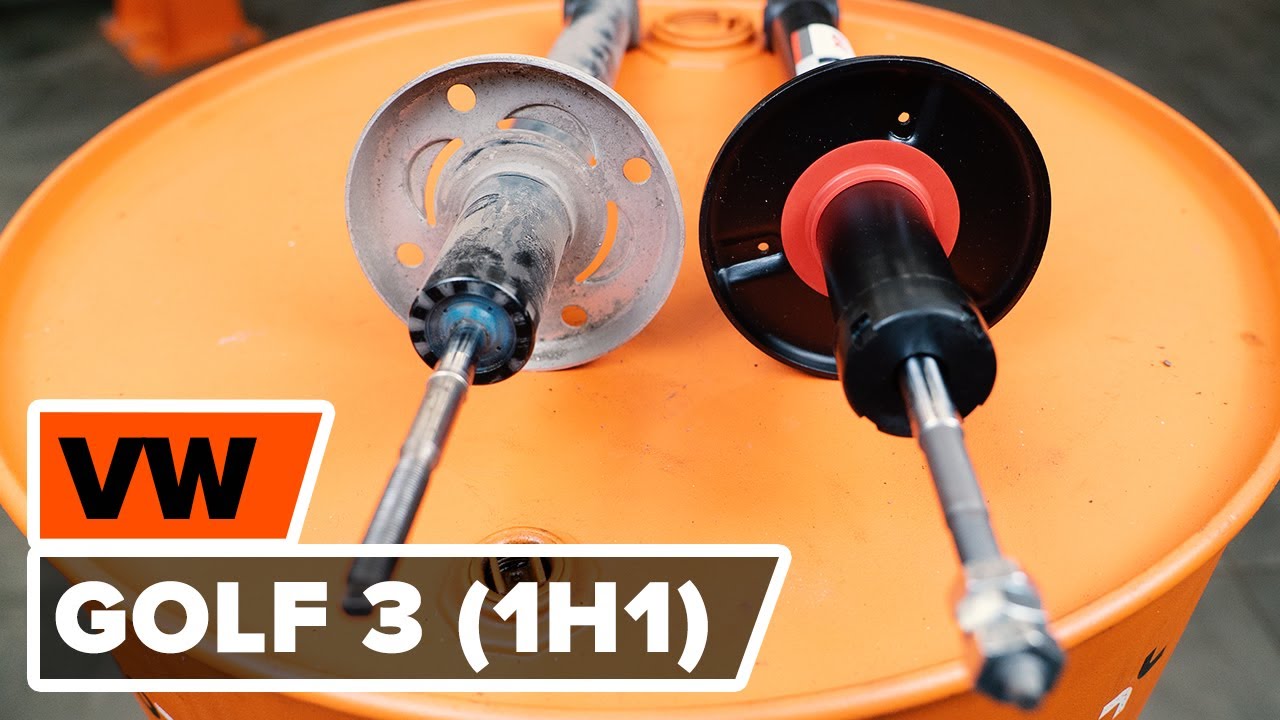

Как да смените заден макферсон на VOLKSWAGEN GOLF 3 (1H1) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя заден макферсон на VW Golf 3 – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за GOLF III (1H1) и други модели VW

амортисьор

        амортисьор за Golf III Хечбек (1H1) дизел (75 K.C.)

        амортисьор за Golf III Хечбек (1H1) дизел (90 K.C.)

        амортисьор за Golf III Хечбек (1H1) бензин (55 K.C.)

        амортисьор за Golf III Хечбек (1H1) бензин (75 K.C.)

        амортисьор за Golf III Хечбек (1H1) бензин (75 K.C.)

        амортисьор за Golf III Хечбек (1H1) бензин (90 K.C.)

        амортисьор за Golf III Хечбек (1H1) бензин (60 K.C.)

        амортисьор за Golf III Хечбек (1H1) бензин (101 K.C.)

        амортисьор за Golf III Хечбек (1H1) дизел (110 K.C.)

Смяна на: амортисьор – VW Golf 3 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №17

                        Гаечен накрайник № 10

                        Гаечен накрайник № 17

                        Дълга ударна вложка №17

                        Тресчотка

                        Върток

                        Вложка за амортисьори №DD5,2

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьор – VW Golf 3. AUTODOC препоръчва:

Двата макферсона на задното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на задното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: амортисьор – VW Golf 3. Използвайте следната процедура:

Стъпкa 1

Отворете капака на багажника.
Стъпкa 2

Преместете сгъваемия рафт и го откачете от фиксаторите му. Когато направите това, ще получите достъп до страничните декоративни пластмасови панели.
Стъпкa 3

Развийте крепежните елементи на страничният пластмасов панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 4

Премахнете страничния пластмасов панел.
Стъпкa 5

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 6

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте комбиниран гаечен ключ № 17. Използвайте вложка за амортисьори №DD5,2. Изполвайте тресчотен ключ.
Стъпкa 7

Застопорете колелата с клинове.
Стъпкa 8

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 9

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 10

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. VW Golf 3
Стъпкa 11

Отстранете колелото.
Стъпкa 12

Почистете крепежните елементи на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Подпрете задния мост на окачването. Използвайте хидравличен трансмисионен крик.
Стъпкa 14

Развийте закрепването на долната част на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте тръбен ключ №17. Използвайте върток.
Стъпкa 15

Развийте крепежните елементи в горната част на опората на МакФерсона.

Смяна на: амортисьор – VW Golf 3. Съвет от AUTODOC:
За да избегнете наранявания, дръжте опората на амортисьора, когато развивате крепежните болтове.
Стъпкa 16

Махнете опората из под задния мост.

AUTODOC препоръчва:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 17

Премахнете крепежния болт.
Стъпкa 18

Демонтирайте МакФерсона.
Стъпкa 19

Поставете МакФерсона в приспособлението за свиване на пружината.

AUTODOC препоръчва:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 20

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Свийте пружината.
Стъпкa 22

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте вложка за амортисьори №DD5,2. Изполвайте тресчотен ключ.
Стъпкa 23

Демонтирайте горната опора на МакФерсона.
Стъпкa 24

Освободете спиралната пружина.
Стъпкa 25

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: амортисьор – VW Golf 3. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 26

Демонтирайте пружината.
Стъпкa 27

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

AUTODOC препоръчва:
Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 28

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 29

Поставете пружината на амортисьора.
Стъпкa 30

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 31

Свийте пружината.
Стъпкa 32

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 33

Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте вложка за амортисьори №DD5,2. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.

Смяна на: амортисьор – VW Golf 3. AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 34

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 35

Отпуснете пружината.
Стъпкa 36

Премахнете сглобеният макферсон.

Стъпкa 37

Обработете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 38

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 39

Подпрете задния мост на окачването. Използвайте хидравличен трансмисионен крик.
Стъпкa 40

Монтирайте крепежния болт.

Стъпкa 41

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. VW Golf 3.
Стъпкa 42

Завийте долния крепежен елемент на макферсона. Използвайте комбиниран гаечен ключ № 17. Използвайте тръбен ключ №17. Използвайте върток.
Стъпкa 43

Стегнете долния закрепващ възел на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.
Стъпкa 44

Махнете опората из под задния мост.

AUTODOC препоръчва:
Смяна на: амортисьор – VW Golf 3. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 45

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 46

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 47

Обработете повърхността, където джантата прави контакт със спирачния барабан. Използвайте медна грес.
Стъпкa 48

Монтирайте колелото.

Смяна на: амортисьор – VW Golf 3. Експертите на AUTODOC препоръчват:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 49

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 50

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 51

Премахнете криковете и клиновете.
Стъпкa 52

Стегнете закрепването в горната част на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте вложка за амортисьори №DD5,2. Използвайте динамометричен ключ. Затегнете я с усилие от 25 Nm.
Стъпкa 53

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 54

Монтирайте страничния пластмасов панел.
Стъпкa 55

Завийте крепежните елементи на страничния пластмасов панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 56

Монтирайте сгъваемия рафт на монтажното му място.
Стъпкa 57

Затворете корите на багажника.
