Как се сменя преден макферсон на Fiat Punto 188 – Ръководство за смяна

сваляния: 0

Прегледи: 36

Важно!

Тази процедура на смяна може да се използва за:
FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A), FIAT PUNTO (188) 1.2 Bipower (188BXA1A) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

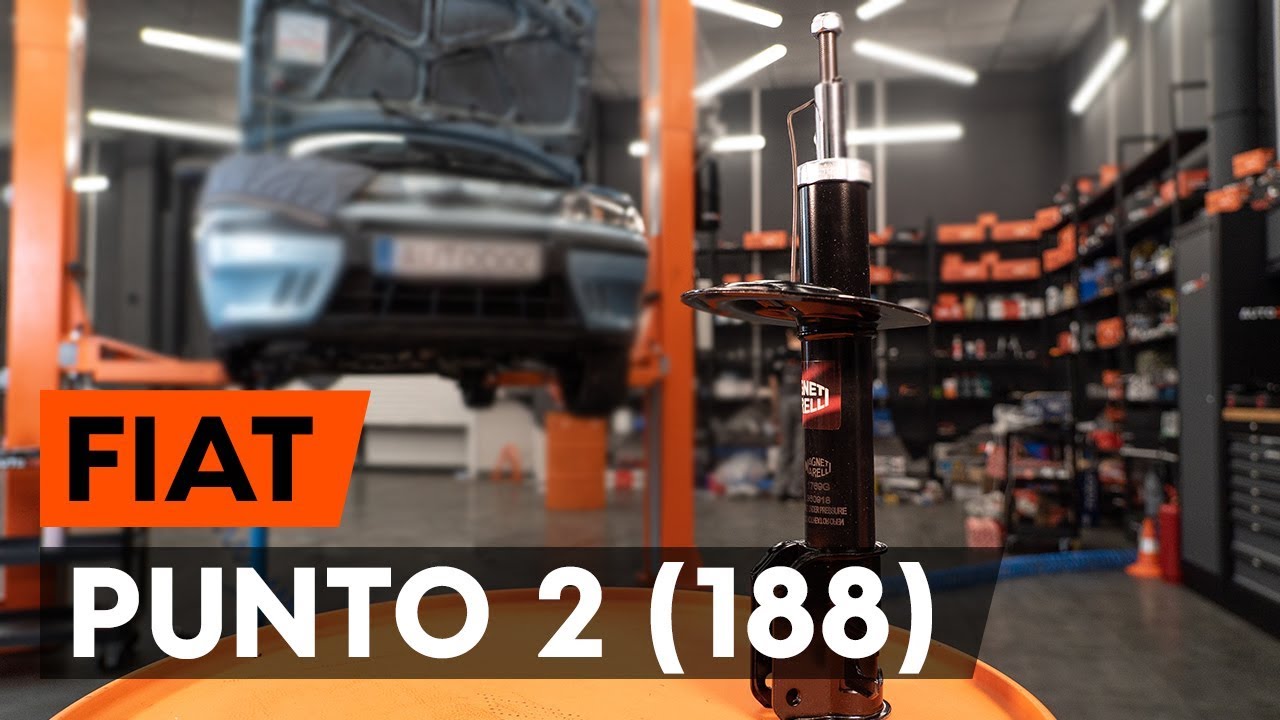

Как да сменим преден макферсон на FIAT PUNTO 2 (188) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден макферсон на Fiat Punto 188 – Ръководство за смяна

Алтернативни продукти

амортисьор

Смяна на: амортисьор – Fiat Punto 188 – инструментите, които може да потрябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Комбиниран гаечен ключ №17

                      Комбиниран гаечен ключ №27

                      HEX накрайник №h6

                      Гаечен накрайник № 12

                      Гаечен накрайник № 15

                      Гаечен накрайник № 17

                      Гаечен накрайник № 19

                      Дълга ударна вложка №19

                      Тресчотка

                      Динамометричен ключ

                      Върток

                      Лост тип кози крак

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьор – Fiat Punto 188. AUTODOC препоръчва:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Моля, имайте предвид: всичката работа по колата – Fiat Punto 188 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте HEX №H6. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 5

Застопорете колелата с клинове.
Стъпкa 6

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 7

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 8

Развийте болтовете на колелото.

Смяна на: амортисьор – Fiat Punto 188. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 9

Отстранете колелото.
Стъпкa 10

Почистете крепежните елементи свързващи спирачния маркуч с макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 11

Разсъединете закрепването на спирачния маркуч към амортисьора. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 12

Откачете спирачния маркуч от макферсона.
Стъпкa 13

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте тръбен ключ №17. Използвайте върток.
Стъпкa 15

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 16

Премахнете крепежните болтове. Използвайте лост тип кози крак.
Стъпкa 17

Отделете шенкела от амортисьора. Използвайте лост тип кози крак.
Стъпкa 18

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №19.

AUTODOC препоръчва:
Fiat Punto 188 – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 19

Демонтирайте МакФерсона.
Стъпкa 20

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: амортисьор – Fiat Punto 188. Експертите на AUTODOC препоръчват:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 21

Свийте пружината.
Стъпкa 22

Развийте гайката на пръта на амортисьора. Използвайте HEX №H6. Използвайте комбиниран гаечен ключ № 27. Изполвайте тресчотен ключ.
Стъпкa 23

Демонтирайте горната опора на МакФерсона.
Стъпкa 24

Освободете спиралната пружина.
Стъпкa 25

Демонтирайте пружината.
Стъпкa 26

Демонтирайте маншона и буфера на амортисьора.

Смяна на: амортисьор – Fiat Punto 188. Съвет от AUTODOC:
Внимателно огледайте опората, маншона и буфера на амортисьора. При необходимост ги заменете.
Стъпкa 27

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

Смяна на: амортисьор – Fiat Punto 188. Професионалистите препоръчват:
Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 28

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 29

Поставете пружината на амортисьора.
Стъпкa 30

Свийте пружината.
Стъпкa 31

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 32

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 33

Стегнете гайката на пръта на амортисьора. Използвайте HEX №H6. Използвайте комбиниран гаечен ключ № 27. Използвайте динамометричен ключ. Затегнете я с усилие от 59 Nm.

Смяна на: амортисьор – Fiat Punto 188. AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 34

Отпуснете пружината.
Стъпкa 35

Премахнете сглобеният макферсон.
Стъпкa 36

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 37

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. Fiat Punto 188.
Стъпкa 38

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 39

Монтирайте МакФерсона към шенкела.
Стъпкa 40

Монтирайте крепежните болтове.
Стъпкa 41

Премахнете опората под шенкела.

AUTODOC препоръчва:
Fiat Punto 188 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 42

Завийте крепежния елемент, който свързва макферсона към шенкела. Използвайте тръбен ключ №15. Използвайте комбиниран гаечен ключ №17.
Стъпкa 43

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №15. Използвайте комбиниран гаечен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 75 Nm.
Стъпкa 44

Закрепете спирачния маркуч към амортисьора.
Стъпкa 45

Затегнете крепежните елементи на спирачния маркуч. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 46

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 47

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 48

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати. Смяна на: амортисьор – Fiat Punto 188. Експертите на AUTODOC препоръчват: След като приложите спрея, изчакайте няколко минути.
Стъпкa 49

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Fiat Punto 188
Стъпкa 50

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 51

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 86 Nm.
Стъпкa 52

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №19. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 59 Nm.
Стъпкa 53

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 54

Премахнете криковете и клиновете.
Стъпкa 55

Премахнете покривалото на калника.
Стъпкa 56

Затворете капака на двигателя.
