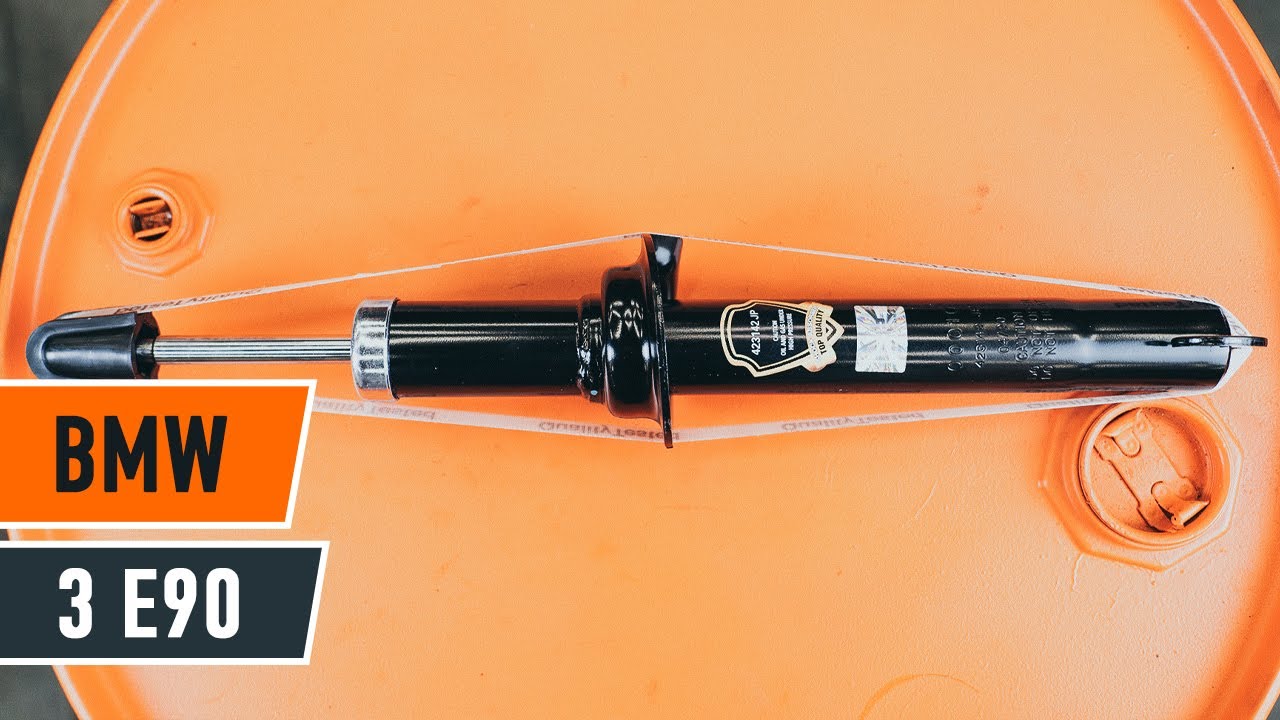

Как се сменя преден макферсон на BMW E90 – Ръководство за смяна

сваляния: 2

Прегледи: 24

Важно!

Тази процедура на смяна може да се използва за:
BMW 3 (E90) 318d, BMW 3 (E90) 320i, BMW 3 (E90) 325i, BMW 3 (E90) 330i, BMW 3 (E90) 320d, BMW 3 (E90) 318 d, BMW 3 (E90) 330 d, BMW 3 (E90) 320 si, BMW 3 (E90) 335i, BMW 3 (E90) 335 d, BMW 3 (E90) 320 d, BMW 3 (E90) 325 d, BMW 3 (E90) 318i, BMW 3 (E90) 318 d, BMW 3 (E90) 325 i, BMW 3 (E90) 320i, BMW 3 (E90) 320d, BMW 3 (E90) 330 i, BMW 3 (E90) 316i, BMW 3 (E90) 323 i, BMW 3 (E90) 330d, BMW 3 (E90) 316 i, BMW 3 (E90) 316 d, BMW 3 (E90) 320d, BMW 3 (E90) 325 d, BMW 3 (E90) 320 i, BMW 3 (E90) 323 i, BMW 3 (E90) 335 i, BMW 3 (E90) 335 i, BMW 3 (E90) 335 d, BMW 3 (E90) 325 i, BMW 3 (E90) 325 i, BMW 3 (E90) 318i, BMW 3 (E90) 328i, BMW 3 (E90) 320 d, BMW 3 (E90) 325 i, BMW 3 (E90) 330i, BMW 3 (E90) 335 i, BMW 3 (E90) 320 i, BMW 3 (E90) 330 d, BMW 3 (E90) 320d … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим Предни амортисьори на BMW 3 E90 ИНСТРУКЦИЯ | AUTODOC

Как се сменя преден макферсон на BMW E90 – Ръководство за смяна

Алтернативни продукти

амортисьор

Смяна на: макферсон – BMW E90 – инструментите, които може да потрябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Комбиниран гаечен ключ № 13

                      Комбиниран гаечен ключ № 15

                      Комбиниран гаечен ключ № 18

                      Комбиниран гаечен ключ № 22

                      Гаечен накрайник № 13

                      Гаечен накрайник № 17

                      Гаечен накрайник № 18

                      Гаечен накрайник № 21

                      Накрайник Torx T45

                      Дълга ударна вложка №17

                      Тресчотка

                      Динамометричен ключ

                      Плоско длето

                      Чук

                      Плоска Отвертка

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: макферсон – BMW E90. AUTODOC препоръчва:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Моля, имайте предвид: всичката работа по колата – BMW E90 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. BMW E90
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 7

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 15. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 8

Снемете биалетката.

Стъпкa 9

Разсъединете кабела на датчика на ABS. Използвайте права отвертка.
Стъпкa 10

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 11

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте комбиниран гаечен ключ № 22. Използвайте Torx T45. Изполвайте тресчотен ключ.
Стъпкa 12

Отделете кормилния накрайник от шенкела.
Стъпкa 13

Почистете крепежните елементи, които свързват носача с подрамката. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 14

Разхлабете предният крепежен елемент на носача. Използвайте комбиниран гаечен ключ № 18.
Стъпкa 15

Развийте задния крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18 (2 броя).
Стъпкa 16

Премахнете задният крепежен елемент на носача.
Стъпкa 17

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 18

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 19

Премахнете крепежния болт.

Стъпкa 20

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 21

Отделете шенкела от амортисьора.

Смяна на: макферсон – BMW E90. Съвет от експертите на AUTODOC:
Уверете се, че шенкела има опора.
Стъпкa 22

Спуснете автомобила.
Стъпкa 23

Отворете капака на двигателя.
Стъпкa 24

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.

Стъпкa 25

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 26

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте комбиниран гаечен ключ № 13. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. BMW E90
Стъпкa 27

Демонтирайте МакФерсона.
Стъпкa 28

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: макферсон – BMW E90. Професионалистите препоръчват:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 29

Свийте пружината.
Стъпкa 30

Премахнете тапата на тампона на макферсона. Използвайте права отвертка.
Стъпкa 31

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 32

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 33

Демонтирайте горната опора на МакФерсона. Използвайте права отвертка.
Стъпкa 34

Освободете спиралната пружина.

Стъпкa 35

Демонтирайте пружината.
Стъпкa 36

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: макферсон – BMW E90. Внимателно прегледайте тампона, маншона и отбойника на макферсона. Сменете ги, ако се налага.
Стъпкa 37

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

Стъпкa 38

Премахнете гумения дистанционен пръстен на пружината. Използвайте права отвертка.

Смяна на: макферсон – BMW E90. Експертите на AUTODOC препоръчват:
Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 39

Монтирайте гумения дистанционен пръстен на пружината.
Стъпкa 40

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.

Стъпкa 41

Поставете пружината на амортисьора.
Стъпкa 42

Монтирайте маншона и буфера на новия амортисьор.

Стъпкa 43

Свийте пружината.

Стъпкa 44

Монтирайте горния тампон на амортисьора и опорния лагер. Използвайте права отвертка.
Стъпкa 45

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 64 Nm.

Смяна на: макферсон – BMW E90. Професионалистите препоръчват:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 46

Сложете тапата на тампона на макферсона.
Стъпкa 47

Отпуснете пружината.

Стъпкa 48

Премахнете сглобеният макферсон.

Стъпкa 49

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 50

Завийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. BMW E90.
Стъпкa 51

Стегнете закрепването в горната част на амортисьора. Използвайте комбиниран гаечен ключ № 13. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 34 Nm.
Стъпкa 52

Премахнете покривалото на калника.

Стъпкa 53

Затворете капака на двигателя.
Стъпкa 54

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 55

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 56

Монтирайте МакФерсона към шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 57

Монтирайте крепежния болт.
Стъпкa 58

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 81 Nm.
Стъпкa 59

Съединете кабела на датичка на ABS.
Стъпкa 60

Монтирайте задния крепежен елемент на носача.

Стъпкa 61

Завийте задния крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18 (2 броя).
Стъпкa 62

Монтирайте щангата за напречна устойчивост.

Стъпкa 63

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 15. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 58 Nm.
Стъпкa 64

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 65

Съединете кормилния накрайник към шенкела.

Стъпкa 66

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте комбиниран гаечен ключ № 22. Използвайте Torx T45. Използвайте динамометричен ключ. Затегнете я с усилие от 165 Nm.

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 67

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 68

Затегнете предният крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте динамометричен ключ. Затегнете я с усилие от 68 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 69

Затегнете задния крепежен елемент на носача. Използвайте комбиниран гаечен ключ № 18 (2 броя). Използвайте динамометричен ключ. Затегнете я с усилие от 68 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 70

Третирайте всичките съединения на лоста. Използвайте медна грес.

Стъпкa 71

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: макферсон – BMW E90. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 72

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 73

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: макферсон – BMW E90. След като приложите спрея, изчакайте няколко минути.
Стъпкa 74

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. BMW E90
Стъпкa 75

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 76

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.

Стъпкa 77

Премахнете криковете и клиновете.
