Важно!

Тази процедура на смяна може да се използва за:
MERCEDES-BENZ A-класа (W169) A 200 TURBO (169.034, 169.334), MERCEDES-BENZ A-класа (W169) E-CELL (169.090), MERCEDES-BENZ A-класа (W169) A 160 (169.031, 169.331), MERCEDES-BENZ A-класа (W169) A 170 (169.032, 169.332), MERCEDES-BENZ A-класа (W169) A 180 (169.032, 169.332), MERCEDES-BENZ A-класа (W169) A 200 (169.033, 169.333), MERCEDES-BENZ A-класа (W169) A 160 CDI (169.006, 169.306), MERCEDES-BENZ A-класа (W169) A 180 CDI (169.007, 169.307), MERCEDES-BENZ A-класа (W169) A 200 CDI (169.008, 169.308), MERCEDES-BENZ A-класа (W169) A 200 CDI (169.308, 169.008) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

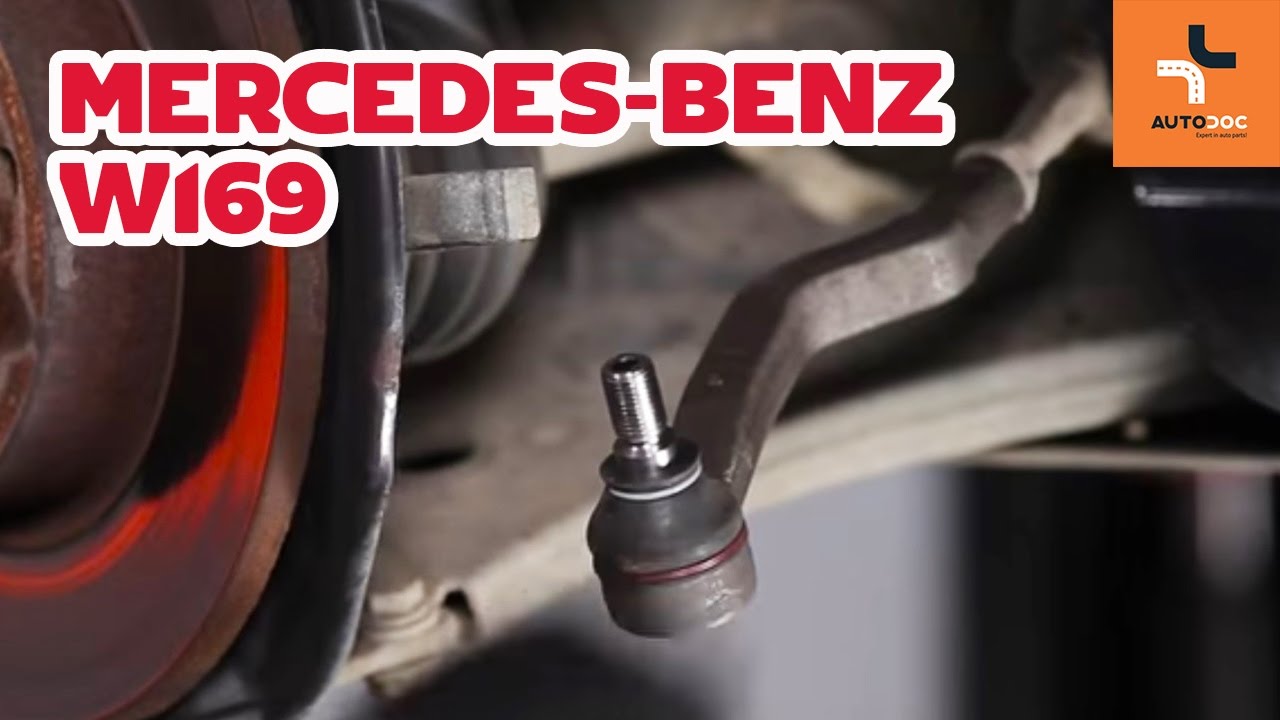

Как да сменим кормилен накрайник на напречната кормилна щанга на MERCEDES-BENZ A W169

Как се сменя кормилен накрайник на Mercedes W169 – Ръководство за смяна

Всичките части, които трябва да смениш – Накрайник на напречна кормилна щанга за A-класа (W169) и други модели MERCEDES-BENZ

накрайник на напречна кормилна щанга

напречна кормилна щанга

ремонтен комплект, напречна кормилна щанга

монтажен комплект, накрайник (глава) на кормилна щанга

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 180 CDI (169.007, 169.307) дизел (109 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) E-CELL (169.090) електро (68 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 200 CDI (169.008, 169.308) дизел (140 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 200 CDI (169.308, 169.008) дизел (136 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 200 TURBO (169.034, 169.334) бензин (193 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 170 (169.032, 169.332) бензин (116 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 160 (169.031, 169.331) бензин (95 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 200 (169.033, 169.333) бензин (136 K.C.)

        накрайник на напречна кормилна щанга за MERCEDES-BENZ A-класа (W169) A 180 (169.032, 169.332) бензин (116 K.C.)

Смяна на: кормилен накрайник – Mercedes W169. Инструментите, които ви трябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №22

                        Гаечен накрайник № 22

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Дебеломер

                        Скоба за демонтиране на шарнири

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: кормилен накрайник – Mercedes W169. Съвет:

Сменяйте кормилните накрайници по двойки.
Процедурата по смяна е идентична за левите и десните кормилни накрайници.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: кормилен накрайник – Mercedes W169. Използвайте следната процедура:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Mercedes W169
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 7

Разхлабете контрагайката на накрайника към кормилната щанга. Използвайте комбиниран гаечен ключ № 22.
Стъпкa 8

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 9

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №22. Изполвайте тресчотен ключ.
Стъпкa 10

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 11

Развийте кормилния накрайник от щангата.
Стъпкa 12

Почистете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Завийте новия кормилен накрайник на кормилната щанга.

Смяна на: кормилен накрайник – Mercedes W169. AUTODOC препоръчва:
При монтажа на кормилния накрайник, запазете същата дължина на свободната резбова част или същия брой пълни обороти на детайла.
Стъпкa 14

Съединете кормилния накрайник към шенкела.

Стъпкa 15

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №22. Изполвайте тресчотен ключ.
Стъпкa 16

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 17

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №22. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

Стъпкa 18

Затегнете контрагайката на накрайника. Използвайте комбиниран гаечен ключ № 22. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 19

Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.
Стъпкa 20

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 21

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: кормилен накрайник – Mercedes W169. Експертите на AUTODOC препоръчват:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 22

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Mercedes W169
Стъпкa 23

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 24

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.

Смяна на: кормилен накрайник – Mercedes W169. Съвет от AUTODOC:
Проверете и при необходимост регулирайте монтажните ъгли на колелата.
Стъпкa 25

Премахнете криковете и клиновете.
