Важно!

Тази процедура на смяна може да се използва за:
MERCEDES-BENZ C-класа Седан (W203) C 180 (203.035), MERCEDES-BENZ C-класа Седан (W203) C 200 Kompressor (203.045), MERCEDES-BENZ C-класа Седан (W203) C 320 (203.064), MERCEDES-BENZ C-класа Седан (W203) C 200 CDI (203.004), MERCEDES-BENZ C-класа Седан (W203) C 270 CDI (203.016), MERCEDES-BENZ C-класа Седан (W203) C 220 CDI (203.006, 203.008), MERCEDES-BENZ C-класа Седан (W203) C 32 AMG Kompressor (203.065), MERCEDES-BENZ C-класа Седан (W203) C 200 CDI (203.004), MERCEDES-BENZ C-класа Седан (W203) C 180 Kompressor (203.046), MERCEDES-BENZ C-класа Седан (W203) C 200 Kompressor (203.042), MERCEDES-BENZ C-класа Седан (W203) C 30 CDI AMG (203.018), MERCEDES-BENZ C-класа Седан (W203) C 200 CDI (203.007), MERCEDES-BENZ C-класа Седан (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ C-класа Седан (W203) C 230 Kompressor (203.040), MERCEDES-BENZ C-класа Седан (W203) C 220 CDI (203.008), MERCEDES-BENZ C-класа Седан (W203) C 55 AMG (203.076), MERCEDES-BENZ C-класа Седан (W203) C 320 CDI (203.020), MERCEDES-BENZ C-класа Седан (W203) C 280 (203.054), MERCEDES-BENZ C-класа Седан (W203) C 350 (203.056), MERCEDES-BENZ C-класа Седан (W203) C 230 (203.052), MERCEDES-BENZ C-класа Седан (W203) 3.5 (203.056), MERCEDES-BENZ C-класа Седан (W203) C 220 CDI (203.006), MERCEDES-BENZ C-класа Седан (W203) C 270 CDI (203.016) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

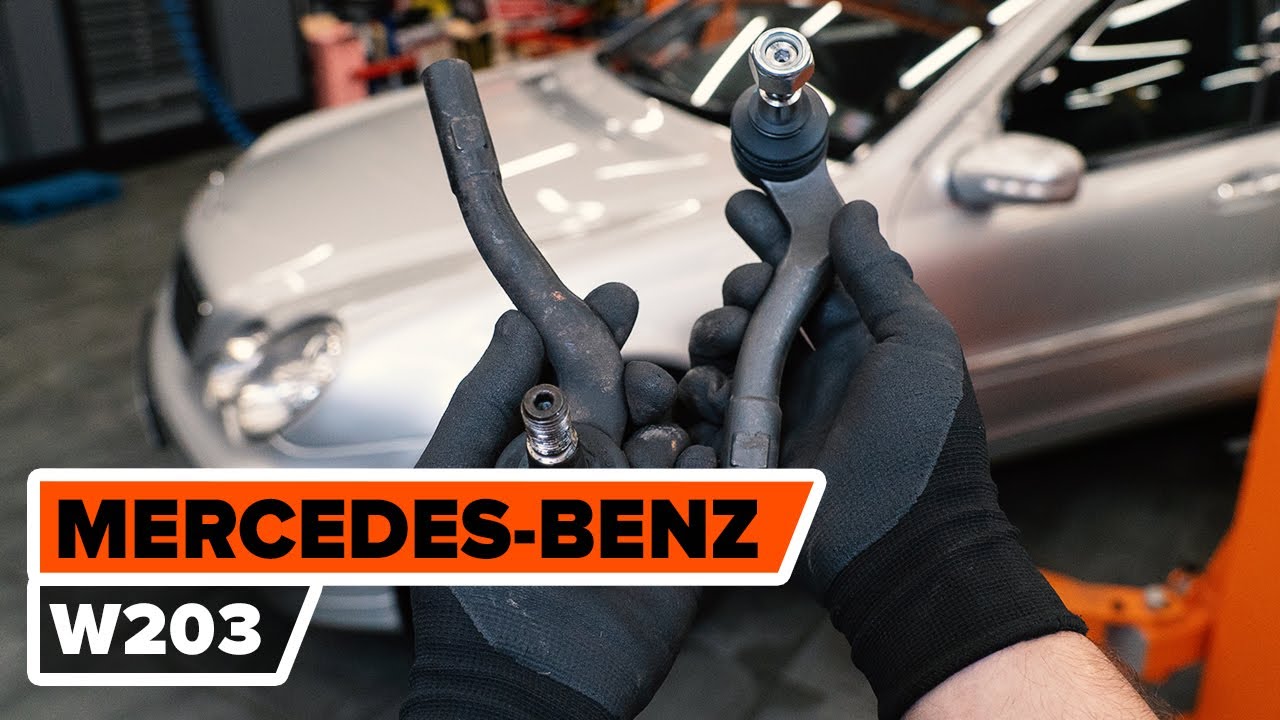

Как да сменим кормилни накрайници на MERCEDES-BENZ W203 C-Класа [ИНСТРУКЦИЯ AUTODOC]

Как се сменя кормилен накрайник на Mercedes W203 – Ръководство за смяна

Всичките части, които трябва да смениш – Накрайник на напречна кормилна щанга за C-класа Седан (W203) и други модели MERCEDES-BENZ

накрайник на напречна кормилна щанга

        накрайник на напречна кормилна щанга за C-класа Седан (W203) бензин (129 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) бензин (163 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) бензин (218 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) дизел (116 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) дизел (170 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) дизел (143 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) бензин (354 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) дизел (102 K.C.)

        накрайник на напречна кормилна щанга за C-класа Седан (W203) бензин (143 K.C.)

Смяна на: кормилен накрайник – Mercedes W203. Инструментите, които ви трябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Гаечен накрайник № 21

                        Комбиниран гаечен ключ №21

                        Дълга ударна вложка №17

                        Тресчотка

                        Върток

                        Дебеломер

                        Скоба за демонтиране на шарнири

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: кормилен накрайник – Mercedes W203. AUTODOC препоръчва:

Сменяйте кормилните накрайници по двойки.
Процедурата по смяна е идентична за левите и десните кормилни накрайници.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: кормилен накрайник – Mercedes W203. Предприемете следните стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Mercedes W203
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете всички връзки на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 8

Разхлабете контрагайката на накрайника към кормилната щанга. Използвайте комбиниран гаечен ключ № 21 (2 броя).
Стъпкa 9

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №21. Използвайте върток.
Стъпкa 10

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири. Използвайте лост тип кози крак.
Стъпкa 11

Развийте кормилния накрайник от щангата.
Стъпкa 12

Почистете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Завийте новия кормилен накрайник на кормилната щанга.

Смяна на: кормилен накрайник – Mercedes W203. Професионалистите препоръчват:
При монтажа на кормилния накрайник, запазете същата дължина на свободната резбова част или същия брой пълни обороти на детайла.
Стъпкa 14

Съединете кормилния накрайник към шенкела.
Стъпкa 15

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 16

Завийте контрагайката на кормилния накрайник. Използвайте комбиниран гаечен ключ № 21 (2 броя).
Стъпкa 17

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 18

Затегнете контрагайката на накрайника. Използвайте комбиниран гаечен ключ № 21 (2 броя). Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 19

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.+60°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 20

Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.
Стъпкa 21

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 22

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: кормилен накрайник – Mercedes W203. След като приложите спрея, изчакайте няколко минути.
Стъпкa 23

Монтирайте колелото.

AUTODOC препоръчва:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 24

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 25

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.

Смяна на: кормилен накрайник – Mercedes W203. Съвет от експертите на AUTODOC:
Проверете и при необходимост регулирайте монтажните ъгли на колелата.
Стъпкa 26

Премахнете криковете и клиновете.
