Важно!

Тази процедура на смяна може да се използва за:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

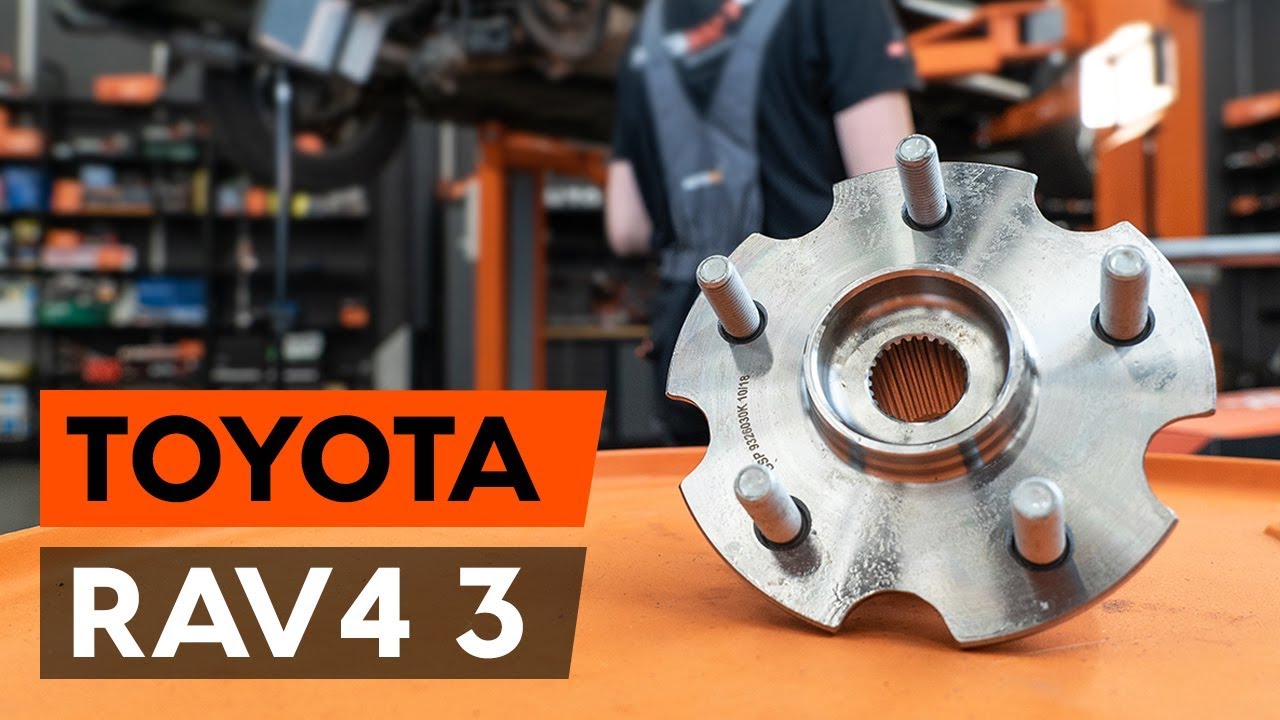

Как да сменим задни лагер главина на TOYOTA RAV 4 3 (XA30) [ИНСТРУКЦИЯ AUTODOC]

Всичките части, които трябва да смениш – Колесен лагер за RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) и други модели TOYOTA

комплект колесен лагер

колесен лагер

TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACR38)

TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA33)

Смяна на: лагер главина – Toyota RAV4 III – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Медна грес

                        Гаечен накрайник № 17

                        Гаечен накрайник № 18

                        Гаечен накрайник № 30

                        Дълга ударна вложка №21

                        Тресчотка

                        Динамометричен ключ

                        Плоско длето

                        Върток

                        Чук

                        Избивач

                        Ударен чук за главина

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: лагер главина – Toyota RAV4 III. AUTODOC препоръчва:

Не използвайте повторно лагерния възел на Вашия автомобил Toyota RAV4 III.
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: лагер главина – Toyota RAV4 III. Предприемете следните стъпки:

Стъпкa 1

Почистете крепежния елемент на главината на колелото. Използвайте спрей WD-40.
Стъпкa 2

Разкачете крепежния елемент на задвижващия вал.Използвайте клин.Използвайте чук.
Стъпкa 3

Разхлабете крепежните елементи на задвижващия вал. Използвайте тръбен ключ №30.Използвайте върток.
Стъпкa 4

Застопорете колелата с клинове.

Стъпкa 5

Разхлабете болтовете на колелата.Използвайте ударна вложка за джанти #21.

Стъпкa 6

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 7

Развийте болтовете на колелото.

AUTODOC препоръчва:

Важно! Дръжте колелото, докато развивате крепежните болтове. Toyota RAV4 III
Стъпкa 8

Отстранете колелото.
Стъпкa 9

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №30.Използвайте върток.
Стъпкa 10

Обработете направляващите шпонки на карето на полуос. Използвайте спрей WD-40.
Стъпкa 11

Отстранете задвижващия вал.Използвайте клин.Използвайте чук.
Стъпкa 12

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 13

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 14

Развийте крепежните елементи на планката на спирачния апарат.Използвайте тръбен ключ №17.Използвайте върток.
Стъпкa 15

Демонтирайте планката на спирачния апарат.

Смяна на: лагер главина – Toyota RAV4 III. Професионалистите препоръчват:

Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.
Стъпкa 16

Почистете крепежните елементи на спирачния диск. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 17

Демонтирайте спирачния диск.
Стъпкa 18

Почистете крепежните елементи на лагера на главината на колелото.Използвайте спрей WD-40.

Стъпкa 19

Развийте закрепването на лагера на главината.Използвайте тръбен ключ №17.Използвайте върток.
Стъпкa 20

Демонтирайте главината задно с лагера, тъй като те представляват неразглобяем възел.Използвайте ударен екстрактор за главина.
Стъпкa 21

Почистете монтажното място на лагера на главината.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 22

Монтирайте новата главина, заедно с лагера.
Стъпкa 23

Затегнете крепежните елементи на лагера на главината на колелото. Използвайте тръбен ключ №17.Изполвайте тресчотен ключ.
Стъпкa 24

Затегнете крепежния елемент на лагера на главината на колелото. Използвайте тръбен ключ №17.Използвайте динамометричен ключ.Затегнете я с усилие от 82 Nm.
Стъпкa 25

Монтирайте полуоската към главината на колелото.
Стъпкa 26

Обработете направляващите шпонки на карето на полуос. Използвайте медна грес.
Стъпкa 27

Завийте гайката на полуоската.Използвайте тръбен ключ №30.Използвайте върток.
Стъпкa 28

Обработете главината на местата на контакт със спирачния диск. Използвайте медна грес.
Стъпкa 29

Монтирайте спирачния диск.
Стъпкa 30

Почистете монтажните места на спирачният апарат и скобата му.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 31

Монтирайте планката на спирачния апарат.
Стъпкa 32

Стегнете болтовете на планката на спирачния апарат.Използвайте тръбен ключ №18.Използвайте динамометричен ключ.Затегнете я с усилие от 75 Nm.
Стъпкa 33

Почистете повърхността на спирачния диск.Използвайте телена четка.
Стъпкa 34

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 35

Монтирайте колелото.

Смяна на: лагер главина – Toyota RAV4 III. Експертите на AUTODOC препоръчват:

За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 36

Завийте болтовете на колелата.Използвайте ударна вложка за джанти #21.
Стъпкa 37

Спуснете автомобила.
Стъпкa 38

Затегнете гайката на задвижващия вал.Използвайте тръбен ключ №30.Използвайте динамометричен ключ.Затегнете я с усилие от 135 Nm.
Стъпкa 39

Завинтете крепежния елемент на задвижващия вал.Използвайте плоско длето за метал.Използвайте чук.
Стъпкa 40

Затегнете болтовете на джантите в кръстосан ред.Използвайте динамометричен ключ.Затегнете я с усилие от 120 Nm.
Стъпкa 41

Премахнете криковете и клиновете.
