Как се сменят предни пружини на VW Multivan T5 – Ръководство за смяна

сваляния: 0

Прегледи: 3

Важно!

Тази процедура на смяна може да се използва за:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим предна пружина за ходовата част на VOLKSWAGEN T5 ИНСТРУКЦИЯ | AUTODOC

Как се сменят предни пружини на VW Multivan T5 – Ръководство за смяна

Всичките части, които трябва да смениш – Пружинно окачване за Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) и други модели VW

Алтернативни продукти

пружина за ходовата част

Смяна на: пружини – VW Multivan T5. Инструментите, които ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Керамична грес

                      Динамометричен ключ

                      Комбиниран гаечен ключ №19

                      Комбиниран гаечен ключ №21

                      Гаечен накрайник № 18

                      Гаечен накрайник № 19

                      Гаечен накрайник № 21

                      Гаечен накрайник № 30

                      HEX накрайник №H5

                      HEX накрайник №H7

                      Накрайник Torx T30

                      Дълга ударна вложка №19

                      Тресчотка

                      Плоска Отвертка

                      хидравлична скоба за пружини

                      Лост тип кози крак

                      Плоско длето

                      Чук

                      Избивач

                      Скоба за демонтиране на шарнири

                      Клещи за стягане на еднократни скоби

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – VW Multivan T5. Професионалистите препоръчват:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Внимание! Изключете двигателя преди да започнете работа – VW Multivan T5.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата.Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. VW Multivan T5
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежния елемент на стабилизиращата щанга.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 7

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19.Използвайте HEX №H5.Изполвайте тресчотен ключ.
Стъпкa 8

Снемете биалетката.
Стъпкa 9

Разсъединете кабела и спирачния маркуч от конзолата на амортисьора.Използвайте лост тип кози крак.
Стъпкa 10

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 11

Развийте гайката, закрепваща кормилния накрайник към шенкела.Използвайте тръбен ключ №21.Изполвайте тресчотен ключ.
Стъпкa 12

Отделете кормилния накрайник от шенкела.Използвайте скоба за шарнири.
Стъпкa 13

Почистете крепежните елементи, които свързват шарнира към шенкела.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 14

Развийте крепежните елементи на шарнира от шенкела.Използвайте тръбен ключ №19.Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете крепежните болтове.

Стъпкa 16

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото.Използвайте тръбен ключ №30.Изполвайте тресчотен ключ.
Стъпкa 17

Премахнете крепящата гайка.

Стъпкa 18

Премахнете задвижващия вал от шенкела.Използвайте клин.Използвайте чук.
Стъпкa 19

Отсъединете шарнира от шенкела.

Стъпкa 20

Почистете крепежните елементи, които свързват макферсона с шенкела.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 21

Развийте крепежните елементи свързващи макферсона с шенкела.Използвайте тръбен ключ №18.Изполвайте тресчотен ключ.
Стъпкa 22

Премахнете крепежните болтове.

Стъпкa 23

Освободете долния крепежен елемент, свързващ макферсона с шенкела.Използвайте плоско длето за метал.Използвайте чук.
Стъпкa 24

Отделете шенкела от амортисьора.
Стъпкa 25

Съединете шарнира към шенкела.
Стъпкa 26

Спуснете автомобила.
Стъпкa 27

Отворете капака на двигателя.
Стъпкa 28

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 29

Откачете конектора на датчика за разход на въздух. Използвайте права отвертка.
Стъпкa 30

Освободете фиксаторите на капака на въздушния филтър.
Стъпкa 31

Откачете скобата на всмукателния маркуч.Използвайте клещи за скоби на маркучи.
Стъпкa 32

Откачете всмукателната тръба от корпуса на въздушния филтър.
Стъпкa 33

Демонтирайте капака на въздушния филтър.
Стъпкa 34

Премахнете въздушния филтър.

Стъпкa 35

Снемете пластмасовата решетка под чистачките.
Стъпкa 36

Развийте монтажните болтове на защитния капак.Използвайте Torx T30.Изполвайте тресчотен ключ.
Стъпкa 37

Премахнете защитния капак.
Стъпкa 38

Премахнете тапата на тампона на макферсона.Използвайте лост тип кози крак.
Стъпкa 39

Почистете горния крепежен елемент на тампона на макферсона.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 40

Развийте горните крепежни елементи на тампона на макферсона.Използвайте комбиниран гаечен ключ № 21.Използвайте HEX №H7.Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. VW Multivan T5
Стъпкa 41

Демонтирайте МакФерсона.
Стъпкa 42

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – VW Multivan T5. AUTODOC препоръчва:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 43

Свийте пружината.
Стъпкa 44

Обработете пръта на макферсона. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 45

Развийте гайката на пръта на амортисьора.Използвайте комбиниран гаечен ключ № 21.Използвайте HEX №H7.Изполвайте тресчотен ключ.
Стъпкa 46

Демонтирайте горната опора на МакФерсона.Използвайте лост тип кози крак.
Стъпкa 47

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: пружини – VW Multivan T5. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 48

Освободете спиралната пружина.
Стъпкa 49

Демонтирайте пружината.
Стъпкa 50

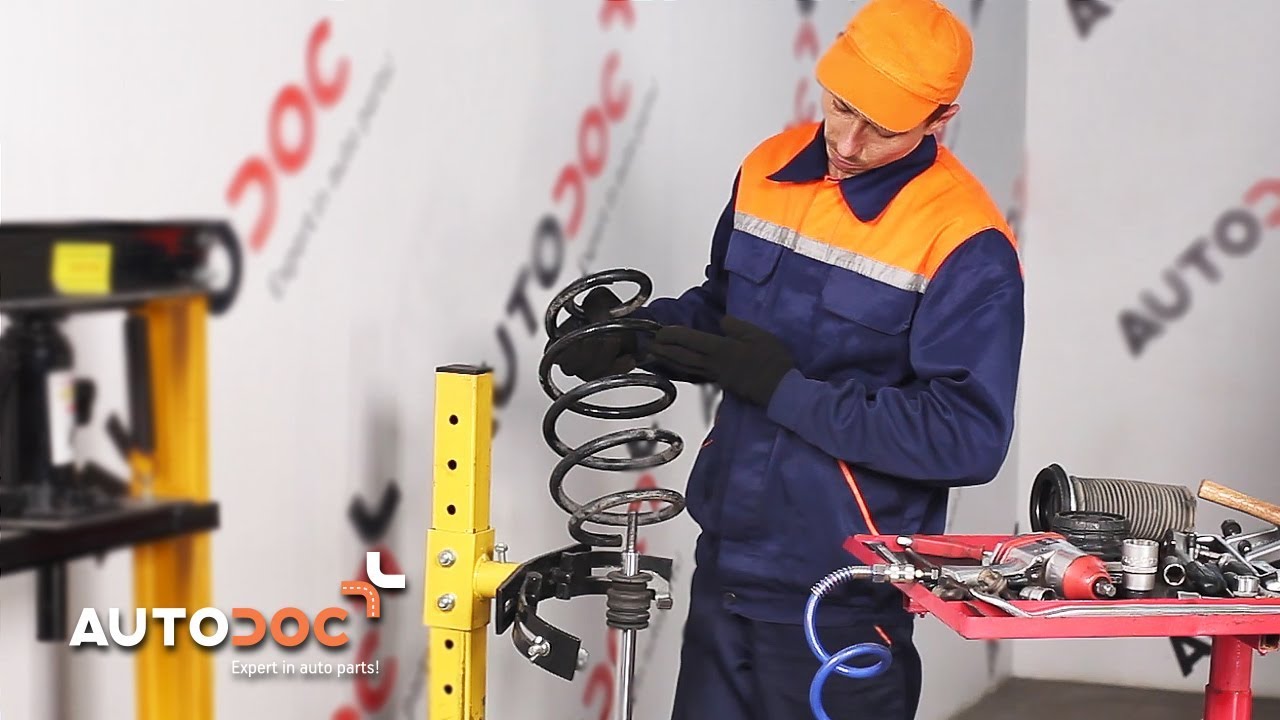

Поставете пружината на амортисьора.
Стъпкa 51

Свийте пружината.

Стъпкa 52

Монтирайте маншона и буфера към амортисьора.
Стъпкa 53

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 54

Стегнете гайката на пръта на амортисьора.Използвайте тръбен ключ №21.Използвайте HEX №H7.Използвайте динамометричен ключ.Затегнете я с усилие от 80 Nm.
Стъпкa 55

Отпуснете пружината.
Стъпкa 56

Премахнете сглобеният макферсон.

Стъпкa 57

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 58

Почистете монтажните места на макферсона. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 59

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 60

Завийте горните крепежни елементи на тампона на амортисьора.

AUTODOC препоръчва:
VW Multivan T5 – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 61

Стегнете закрепването в горната част на амортисьора.Използвайте комбиниран гаечен ключ № 21.Използвайте HEX №H7.Използвайте динамометричен ключ.Затегнете я с усилие от 80 Nm.
Стъпкa 62

Сложете тапата на тампона на макферсона.
Стъпкa 63

Монтирайте защитния капак.
Стъпкa 64

Затегнете монтажните болтове на защитния капак.Използвайте Torx T30.Изполвайте тресчотен ключ.
Стъпкa 65

Монтирайте уплътнението на пластмасовата решетка под чистачките.
Стъпкa 66

Монтирайте въздушния филтър.

Стъпкa 67

Поставете капака на въздушния филтър. Стегнете болтовете.
Стъпкa 68

Свържете всмукателната тръба към корпуса на въздушния филтър.

Стъпкa 69

Затегнете скобата на всмукателния маркуч.Използвайте клещи за скоби на маркучи.
Стъпкa 70

Притиснете фиксаторите на капака на въздушния филтър на мястото им.
Стъпкa 71

Включете конектора на датчика за разход на въздух.
Стъпкa 72

Премахнете покривалото на калника.
Стъпкa 73

Затворете капака на двигателя.
Стъпкa 74

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 75

Освободете долния крепежен елемент, свързващ макферсона с шенкела.Използвайте плоско длето за метал.Използвайте чук.
Стъпкa 76

Отсъединете шарнира от шенкела.

Стъпкa 77

Монтирайте МакФерсона към шенкела.Използвайте лост тип кози крак.Използвайте чук.
Стъпкa 78

Монтирайте крепежните болтове.

Стъпкa 79

Почистете шпонките на карето на задвижващия вал.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 80

Монтирайте шенкела на полуоската.
Стъпкa 81

Съединете шарнира към шенкела.

Стъпкa 82

Монтирайте крепежните болтове.

Стъпкa 83

Затегнете крепежните елементи, които свързват шарнира към шенкела.Използвайте тръбен ключ №19.Използвайте динамометричен ключ.Затегнете я с усилие от 90 Nm.+45°
Стъпкa 84

Затегнете долните крепежни елементи на макферсона за шенкела.Използвайте тръбен ключ №18.Използвайте динамометричен ключ.Затегнете я с усилие от 75 Nm.+180°
Стъпкa 85

Монтирайте закрепването на кабела на датчика на ABS към амортисьора.Закрепете спирачния маркуч към амортисьора.
Стъпкa 86

Монтирайте щангата за напречна устойчивост.

Стъпкa 87

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19.Използвайте HEX №H5.Използвайте динамометричен ключ.Затегнете я с усилие от 60 Nm.+45°
Стъпкa 88

Съединете кормилния накрайник към шенкела.

Стъпкa 89

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №21.Използвайте динамометричен ключ.Затегнете я с усилие от 60 Nm.+90°
Стъпкa 90

Монтирайте крепежната гайка.
Стъпкa 91

Затегнете гайката на задвижващия вал.Използвайте тръбен ключ №30.Използвайте динамометричен ключ.Затегнете я с усилие от 200 Nm.
Стъпкa 92

Третирайте всичките съединения на лоста.Обработете крепежните елементи на макферсона.Обработете всички връзки на кормилния накрайник.Обработете всички съединения на биалетката.Използвайте медна грес.
Стъпкa 93

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте керамична грес.
Стъпкa 94

Почистете повърхността на спирачния диск.Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: пружини – VW Multivan T5. След като приложите спрея, изчакайте няколко минути.
Стъпкa 95

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. VW Multivan T5
Стъпкa 96

Завийте болтовете на колелата.Използвайте ударна вложка за джанти #19.
Стъпкa 97

Свалете автомобила на земята и стегнете на кръст болтовете на колелата.Използвайте ударна вложка за джанти #19.Използвайте динамометричен ключ.Затегнете я с усилие от 180 Nm.
Стъпкa 98

Премахнете криковете и клиновете.
