Как се сменят предни пружини на Suzuki Swift MK3 – Ръководство за смяна
сваляния:
0
Прегледи:
11
0
Гласували: 0
Важно!
Тази процедура на смяна може да се използва за:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S),
SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S)
…
Виж още
Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

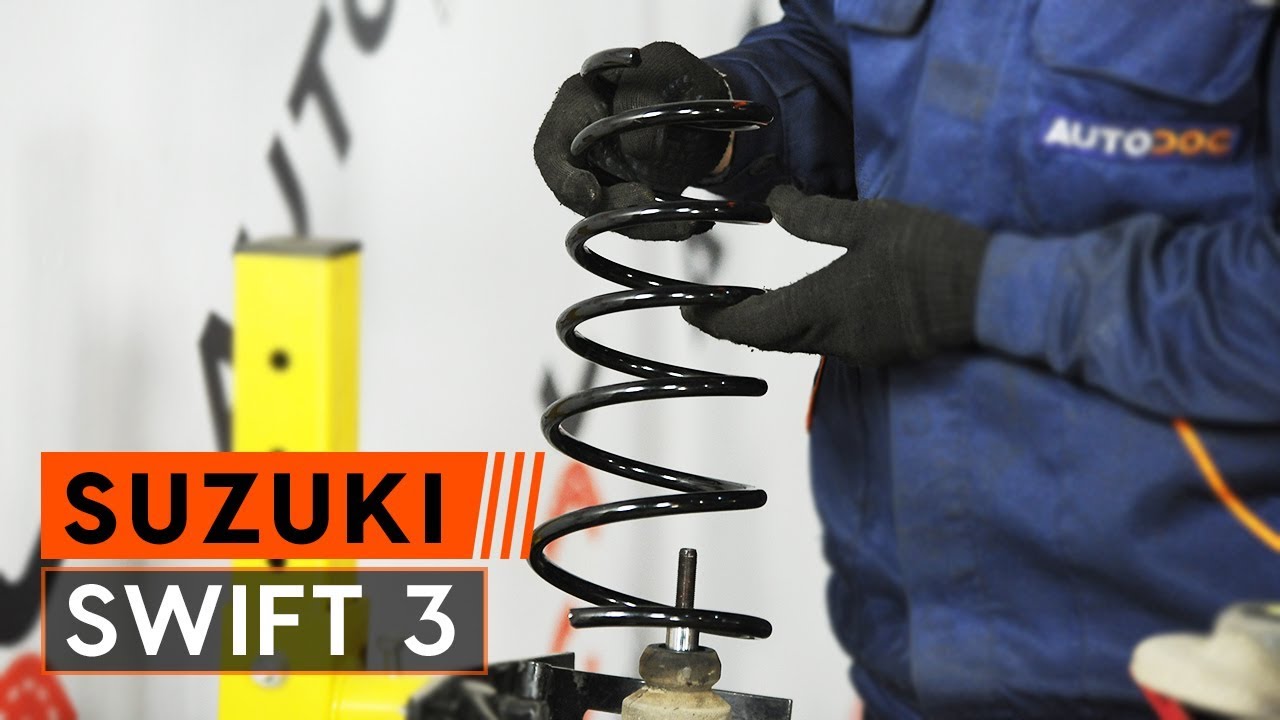

Как да сменим пружинно окачване на SUZUKI SWIFT 3 Хечбек [ИНСТРУКЦИЯ AUTODOC]
Всичките части, които трябва да смениш – Пружинно окачване за SWIFT III (MZ, EZ) и други модели SUZUKI
Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 20
Отстранете фиксаторите от пластмасовата решетка на чистачките. Използвайте клещи за демонтаж на щипки.
Стъпкa 21
Снемете пластмасовата решетка под чистачките.
Стъпкa 22
Премахнете решетката под чистачките, която е разположена от дясно.
Стъпкa 23
Демонтирайте защитния капак на опората на амортисьора.
Стъпкa 24
Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 25
Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте комбиниран гаечен ключ № 18. Използвайте HEX №H6. Изполвайте тресчотен ключ.
AUTODOC препоръчва:
Suzuki Swift MK3 – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 26
Демонтирайте МакФерсона.
Стъпкa 27
Поставете МакФерсона в приспособлението за свиване на пружината.
Смяна на: пружини – Suzuki Swift MK3. Съвет от AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 28
Свийте пружината.
Стъпкa 29
Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 30
Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 31
Демонтирайте горната опора на МакФерсона.
Стъпкa 32
Освободете спиралната пружина.
Стъпкa 33
Демонтирайте пружината.
AUTODOC препоръчва:
Смяна на: пружини – Suzuki Swift MK3. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 34
Поставете пружината на амортисьора.
Стъпкa 35
Свийте пружината.
Стъпкa 36
Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 37
Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Смяна на: пружини – Suzuki Swift MK3. Съвет:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 38
Отпуснете пружината.
Стъпкa 39
Премахнете сглобеният макферсон.
Стъпкa 40
Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 41
Завийте крепежните елементи в горната част на опората на МакФерсона.
AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. Suzuki Swift MK3.
Стъпкa 42
Стегнете закрепването в горната част на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 43
Монтирайте защитния капак на опората на амортисьора.
Стъпкa 44
Монтирайте и закрепете дясната решетка под чистачките.
Стъпкa 45
Монтирайте уплътнението на пластмасовата решетка под чистачките.
Стъпкa 46
Монтирайте крепежните елементи на пластмасовата решетка на чистачките.
Стъпкa 47
Премахнете покривалото на калника.
Стъпкa 48
Затворете капака на двигателя.
Стъпкa 49
Повдигнете предната част на автомобила и го подпрете.
Стъпкa 50
Монтирайте МакФерсона към шенкела.
Стъпкa 51
Монтирайте крепежните болтове (2 броя).
Стъпкa 52
Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 17. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.
Стъпкa 53
Монтирайте конзолата към амортисьора.
Стъпкa 54
Стегнете закрепването на скобата на спирачния маркуч към амортисьора. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 55
Съединете кабела на датичка на ABS.
Стъпкa 56
Монтирайте щангата за напречна устойчивост.
Стъпкa 57
Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №15. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 58
Обработете крепежните елементи на макферсона. Обработете всички съединения на биалетката. Използвайте медна грес.
Стъпкa 59
Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 60
Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.
AUTODOC препоръчва:
Смяна на: пружини – Suzuki Swift MK3. След като приложите спрея, изчакайте няколко минути.
Стъпкa 61
Монтирайте колелото.
AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Suzuki Swift MK3
Стъпкa 62
Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 63
Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #21. Използвайте динамометричен ключ. Затегнете я с усилие от 85 Nm.
Стъпкa 64
Премахнете криковете и клиновете.
