Важно!

Тази процедура на смяна може да се използва за:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

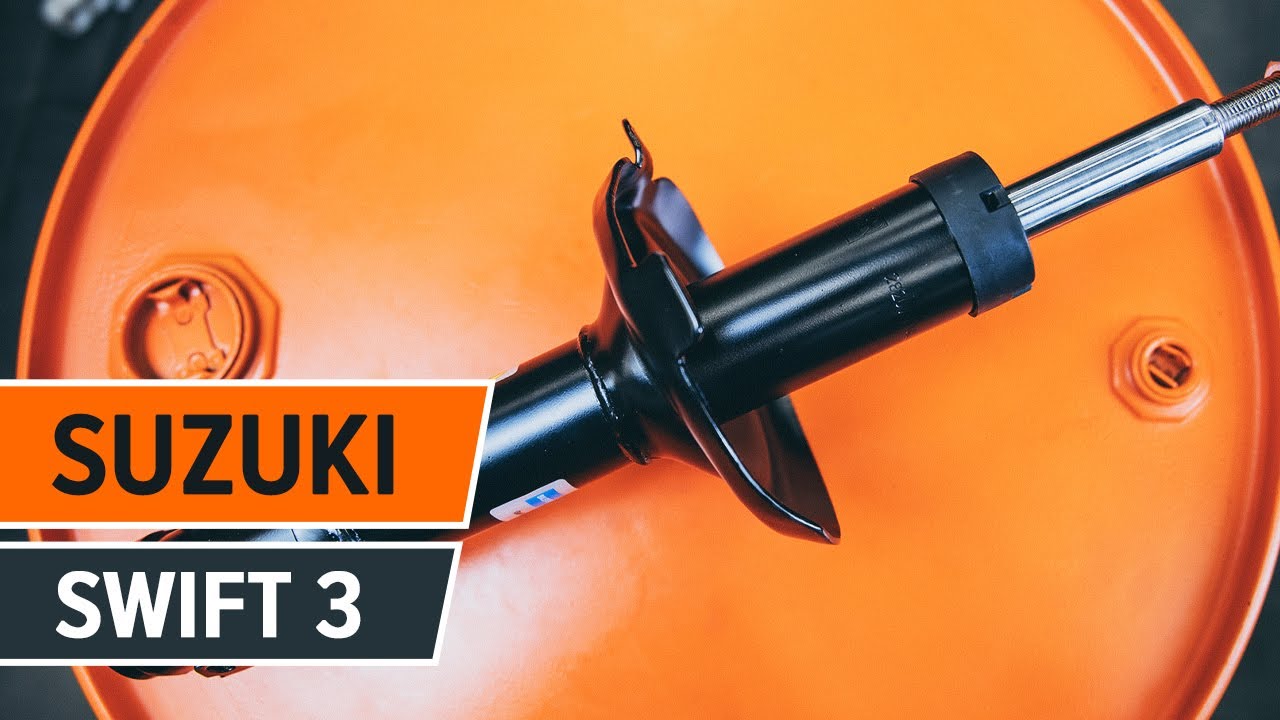

Как да сменим амортисьори на SUZUKI SWIFT 3 Хечбек [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден макферсон на Suzuki Swift MK3 – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за SWIFT III (MZ, EZ) и други модели SUZUKI

амортисьор

        амортисьор за Swift III Хечбек (MZ, EZ) бензин (92 K.C.)

        амортисьор за Swift III Хечбек (MZ, EZ) дизел (69 K.C.)

        амортисьор за Swift III Хечбек (MZ, EZ) бензин (90 K.C.)

        амортисьор за Swift III Хечбек (MZ, EZ) бензин (125 K.C.)

        амортисьор за Swift III Хечбек (MZ, EZ) бензин (92 K.C.)

        амортисьор за Swift III Хечбек (MZ, EZ) дизел (75 K.C.)

        амортисьор за Swift III Хечбек (MZ, EZ) бензин (91 K.C.)

Смяна на: макферсон – Suzuki Swift MK3 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Гаечен накрайник № 12

                        Гаечен накрайник № 15

                        Гаечен накрайник № 21

                        Комбиниран гаечен ключ №16

                        Комбиниран гаечен ключ №17

                        Комбиниран гаечен ключ №18

                        HEX накрайник №h6

                        Дълга ударна вложка №21

                        Тресчотка

                        Динамометричен ключ

                        Хидравлична скоба за пружини

                        Плоска Отвертка

                        Клещи за демонтаж на щипки

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: макферсон – Suzuki Swift MK3. Експертите на AUTODOC препоръчват:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Моля, имайте предвид: всичката работа по колата – Suzuki Swift MK3 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Suzuki Swift MK3
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №15. Изполвайте тресчотен ключ.
Стъпкa 8

Снемете биалетката.
Стъпкa 9

Почистете крепежния елемент на скобата, която свързва спирачния маркуч с макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 10

Развийте закрепването на скобата на спирачния маркуч към амортисьора. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 11

Демонтирайте конзолата от амортисьора.

Стъпкa 12

Разсъединете кабела на датчика на ABS. Използвайте права отвертка.
Стъпкa 13

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 17. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете крепежните болтове (2 броя).

Стъпкa 16

Отделете шенкела от амортисьора.
Стъпкa 17

Спуснете автомобила.
Стъпкa 18

Отворете капака на двигателя.
Стъпкa 19

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.

Стъпкa 20

Отстранете фиксаторите от пластмасовата решетка на чистачките. Използвайте клещи за демонтаж на щипки.
Стъпкa 21

Премахнете решетката под чистачките, която е разположена от дясно.
Стъпкa 22

Демонтирайте защитния капак на опората на амортисьора.
Стъпкa 23

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 24

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте комбиниран гаечен ключ № 18. Използвайте HEX №H6. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. Suzuki Swift MK3
Стъпкa 25

Демонтирайте МакФерсона.
Стъпкa 26

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: макферсон – Suzuki Swift MK3. Професионалистите препоръчват:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 27

Свийте пружината.
Стъпкa 28

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 29

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 30

Демонтирайте горната опора на МакФерсона.
Стъпкa 31

Освободете спиралната пружина.

Стъпкa 32

Демонтирайте пружината.
Стъпкa 33

Демонтирайте маншона и буфера на амортисьора.

Стъпкa 34

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

AUTODOC препоръчва:
Смяна на: макферсон – Suzuki Swift MK3. Внимателно прегледайте тампона, маншона и отбойника на макферсона. Сменете ги, ако се налага.Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 35

Монтирайте маншона и буфера на новия амортисьор.

Стъпкa 36

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 37

Поставете пружината на амортисьора.
Стъпкa 38

Свийте пружината.
Стъпкa 39

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 40

Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 17. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.

Смяна на: макферсон – Suzuki Swift MK3. Съвет:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 41

Отпуснете пружината.
Стъпкa 42

Премахнете сглобеният макферсон.
Стъпкa 43

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 44

Завийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. Suzuki Swift MK3.
Стъпкa 45

Стегнете закрепването в горната част на амортисьора. Използвайте комбиниран гаечен ключ № 18. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 46

Монтирайте защитния капак на опората на амортисьора.
Стъпкa 47

Монтирайте и закрепете дясната решетка под чистачките.
Стъпкa 48

Монтирайте крепежните елементи на пластмасовата решетка на чистачките.
Стъпкa 49

Премахнете покривалото на калника.

Стъпкa 50

Затворете капака на двигателя.
Стъпкa 51

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 52

Монтирайте МакФерсона към шенкела.

Стъпкa 53

Монтирайте крепежните болтове (2 броя).

Стъпкa 54

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 17. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.
Стъпкa 55

Монтирайте конзолата към амортисьора.
Стъпкa 56

Стегнете закрепването на скобата на спирачния маркуч към амортисьора. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 57

Съединете кабела на датичка на ABS.
Стъпкa 58

Монтирайте щангата за напречна устойчивост.

Стъпкa 59

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №15. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 60

Обработете крепежните елементи на макферсона. Обработете всички съединения на биалетката. Използвайте медна грес.

Стъпкa 61

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 62

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: макферсон – Suzuki Swift MK3. След като приложите спрея, изчакайте няколко минути.
Стъпкa 63

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Suzuki Swift MK3
Стъпкa 64

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 65

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #21. Използвайте динамометричен ключ. Затегнете я с усилие от 85 Nm.
Стъпкa 66

Премахнете криковете и клиновете.
