Важно!

Тази процедура на смяна може да се използва за:
BMW 3 купе (E92) 318 i, BMW 3 купе (E92) 325 i, BMW 3 купе (E92) 330 d, BMW 3 купе (E92) 330 i, BMW 3 купе (E92) 320 i, BMW 3 купе (E92) 320 d, BMW 3 купе (E92) 325 d, BMW 3 купе (E92) 325 i, BMW 3 купе (E92) 330 d, BMW 3 купе (E92) 320 d, BMW 3 купе (E92) 325 d, BMW 3 купе (E92) 320 i, BMW 3 купе (E92) 325 i, BMW 3 купе (E92) 325 d, BMW 3 купе (E92) 325 i, BMW 3 купе (E92) 320 d, BMW 3 купе (E92) 320 i, BMW 3 купе (E92) 330 i, BMW 3 купе (E92) 320 d, BMW 3 купе (E92) 320 d, BMW 3 купе (E92) 325 xi … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

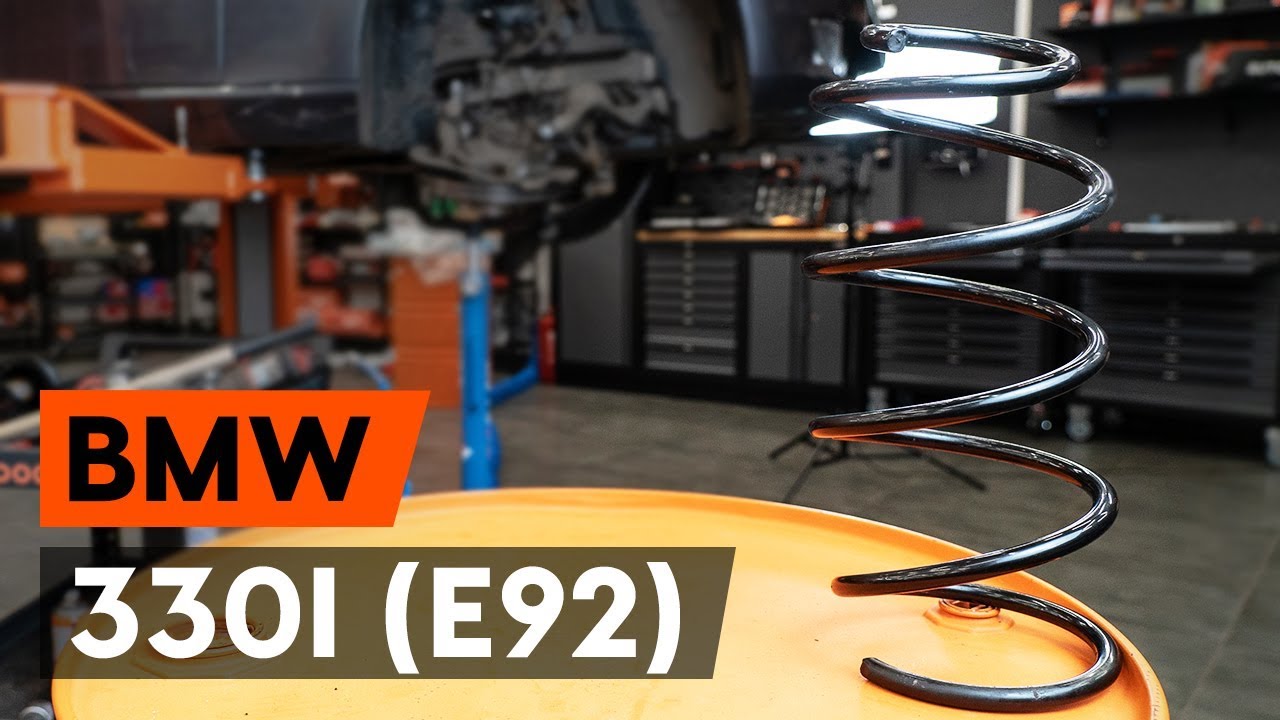

Как да сменим предна пружини на BMW 330i 3 (E92) [ИНСТРУКЦИЯ AUTODOC]

Как се сменят предни пружини на BMW E92 – Ръководство за смяна

Всичките части, които трябва да смениш – Пружинно окачване за 3 купе (E92) и други модели BMW

пружина за ходовата част

Пружинен буфер за амортисьор

        пружина за ходовата част за BMW 3 купе (E92) 318 i бензин (143 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 325 i бензин (218 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 330 d дизел (231 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 325 xi бензин (218 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 330 i бензин (258 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 320 i бензин (170 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 320 d дизел (177 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 325 d дизел (197 K.C.)

        пружина за ходовата част за BMW 3 купе (E92) 325 i бензин (218 K.C.)

Смяна на: пружини – BMW E92 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №18

                        Комбиниран гаечен ключ №21

                        Накрайник Torx T30

                        HEX накрайник №H6

                        Гаечен накрайник № 13

                        Гаечен накрайник № 17

                        Гаечен накрайник № 18

                        Гаечен накрайник № 21

                        Дълга ударна вложка №17

                        Специална вложка за демонтаж на амортисьори

                        Тресчотка

                        Динамометричен ключ

                        Избивач

                        Върток

                        Чук

                        Лост тип кози крак

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – BMW E92. Професионалистите препоръчват:

Двете спирални пружини на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяната е идентична за лявата и дясната спирална пружина на прдното окачване.
Внимание! Изключете двигателя преди да започнете работа – BMW E92.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 5

Застопорете колелата с клинове.

Стъпкa 6

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 7

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 8

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. BMW E92
Стъпкa 9

Отстранете колелото.
Стъпкa 10

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 11

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте тръбен ключ №17.
Стъпкa 12

Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Развийте крепежния елемент свързващ шарнира на предния носач към шенкела. Използвайте тръбен ключ №21. Използвайте върток.
Стъпкa 14

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте Torx T30. Изполвайте тресчотен ключ.
Стъпкa 15

Развийте крепежния елемент свързващ шарнира на задния носач към шенкела. Използвайте комбиниран гаечен ключ № 21. Използвайте Torx T30. Изполвайте тресчотен ключ.
Стъпкa 16

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 17

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 18

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 19

Премахнете крепежния болт.
Стъпкa 20

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте специална вложка, за демонтиране на амортисьора.
Стъпкa 21

Отделете кормилния накрайник от шенкела.
Стъпкa 22

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 23

Развийте задния крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18 (2 броя).
Стъпкa 24

Откачете задния носач от шенкела. Откачете предния носач от шенкела.
Стъпкa 25

Отделете шенкела от амортисьора. Използвайте клин. Използвайте чук.

Смяна на: пружини – BMW E92. Съвет от AUTODOC:
Уверете се, че шенкела има опора.
Стъпкa 26

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
BMW E92 – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 27

Демонтирайте МакФерсона.
Стъпкa 28

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – BMW E92. Експертите на AUTODOC препоръчват:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 29

Свийте пружината.
Стъпкa 30

Премахнете тапата на тампона на макферсона. Използвайте лост тип кози крак.
Стъпкa 31

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 32

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 33

Демонтирайте горната опора на МакФерсона. Използвайте лост тип кози крак.
Стъпкa 34

Освободете спиралната пружина.
Стъпкa 35

Демонтирайте пружината.
Стъпкa 36

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: пружини – BMW E92. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 37

Монтирайте маншона и буфера към амортисьора.
Стъпкa 38

Поставете пружината на амортисьора.
Стъпкa 39

Свийте пружината.
Стъпкa 40

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 41

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Изполвайте тресчотен ключ. Използвайте динамометричен ключ. Затегнете я с усилие от 64 Nm.

Смяна на: пружини – BMW E92. AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 42

Сложете тапата на тампона на макферсона.
Стъпкa 43

Отпуснете пружината.
Стъпкa 44

Премахнете сглобеният макферсон.
Стъпкa 45

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 46

Завийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Не го затягайте.

AUTODOC препоръчва:
BMW E92 – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 47

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 48

Монтирайте МакФерсона към шенкела.
Стъпкa 49

Повдигнете хидравличния трансмисионен крик с 10-15 см.
Стъпкa 50

Монтирайте крепежния болт.
Стъпкa 51

Завийте крепежния елемент, който свързва макферсона към шенкела. Използвайте тръбен ключ №18. Използвайте комбиниран гаечен ключ № 18.
Стъпкa 52

Почистете монтажното място на шарнира. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 53

Премахнете опората под шенкела.

AUTODOC препоръчва:
BMW E92 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 54

Закрепете предния носач към шенкела. Закрепете задния носач към шенкела.
Стъпкa 55

Съединете кормилния накрайник към шенкела.

Стъпкa 56

Завийте крепежния елемент свързващ шарнира на задния носач към шенкела. Използвайте тръбен ключ №21.
Стъпкa 57

Завийте крепежния елемент свързващ шарнира на предния носач към шенкела. Използвайте тръбен ключ №21.
Стъпкa 58

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №18.
Стъпкa 59

Стегнете закрепването на шарнирния болт. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 175 Nm.
Стъпкa 60

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.
Стъпкa 61

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 81 Nm.
Стъпкa 62

Завийте задния крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте динамометричен ключ. Затегнете я с усилие от 68 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 63

Закрепете биалетката към носача. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 58 Nm.
Стъпкa 64

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 65

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 66

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: пружини – BMW E92. След като приложите спрея, изчакайте няколко минути.
Стъпкa 67

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. BMW E92
Стъпкa 68

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 69

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 70

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 34 Nm.
Стъпкa 71

Премахнете криковете и клиновете.
Стъпкa 72

Премахнете покривалото на калника.
Стъпкa 73

Затворете капака на двигателя.
