Важно!

Тази процедура на смяна може да се използва за:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

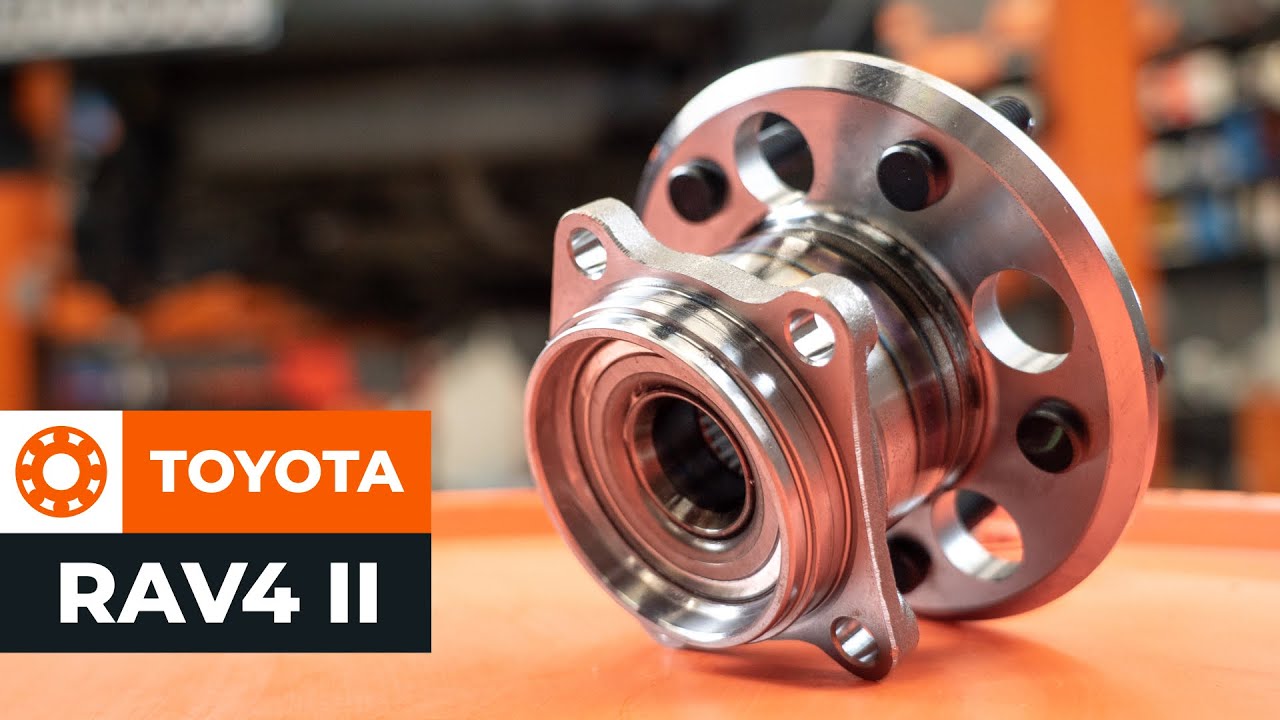

Как да сменим заден лагер главина на TOYOTA RAV4 II [AUTODOC УРОК]

Как се сменя заден лагер главина на Toyota RAV4 II – Ръководство за смяна

Всичките части, които трябва да смениш – Колесен лагер за RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) и други модели TOYOTA

комплект колесен лагер

комплект колесен лагер за RAV4 II SUV (XA20) дизел (116 K.C.)

Смяна на: лагер главина – Toyota RAV4 II – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Универсален спрей за почистване

                        Спрей за почистване на спирачни апарати

                        Керамична грес

                        Медна грес

                        Динамометричен ключ

                        Гаечен накрайник № 14

                        Гаечен накрайник № 30

                        Дълга ударна вложка №19

                        Тресчотка

                        Плоска отвертка

                        Дълги клещи

                        Лост тип кози крак

                        Трансмисионен крик

                        Клин за застопоряване на автомобил

Купи инструменти

AUTODOC препоръчва:

Не използвайте повторно лагерния възел на Вашия автомобил Toyota RAV4 II.
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Моля, имайте предвид: всичката работа по колата – Toyota RAV4 II – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.

Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете автомобила.

Смяна на: лагер главина – Toyota RAV4 II. Експертите на AUTODOC препоръчват:
Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Toyota RAV4 II
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Премахнете фиксиращия шплинт. Използвайте лост тип кози крак.
Стъпкa 7

Премахнете стопорния пръстен на лагера на главината на колелото. Използвайте лост тип кози крак.
Стъпкa 8

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Toyota RAV4 II
Стъпкa 9

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.

Стъпкa 10

Спуснете автомобила.
Стъпкa 11

Разхлабете крепежните елементи на задвижващия вал. Използвайте тръбен ключ №30.
Стъпкa 12

Повдигнете автомобила.

Смяна на: лагер главина – Toyota RAV4 II. AUTODOC препоръчва:
Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 13

Развийте болтовете на колелото.

AUTODOC препоръчва:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 14

Отстранете колелото.
Стъпкa 15

Откачете фиксиращата пружина на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 16

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 17

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 18

Развийте крепежните елементи на спирачния апарат. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 19

Демонтирайте супорта.

Смяна на: лагер главина – Toyota RAV4 II. Експертите на AUTODOC препоръчват:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата.
Стъпкa 20

Премахнете гумената тапа. Използвайте лост тип кози крак.
Стъпкa 21

Освободете регулиращия механизъм на ръчната спирачка. Използвайте права отвертка.
Стъпкa 22

Демонтирайте спирачния диск.
Стъпкa 23

Премахнете фиксиращата пружина на лявата спирачна челюст на ръчната спирачка. Използвайте дълги клещи. Използвайте лост тип кози крак.
Стъпкa 24

Обработете крепежните елементи на лагера на главината. Използвайте спрей WD-40.
Стъпкa 25

Развийте крепежните елементи на главината. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 26

Премахнете крепежните гайки.
Стъпкa 27

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №30. Изполвайте тресчотен ключ.
Стъпкa 28

Премахнете крепящата гайка.
Стъпкa 29

Премахнете лагера на главината.
Стъпкa 30

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте универсален почистващ спрей.
Стъпкa 31

Обработете направляващите шпонки на карето на полуос. Използвайте медна грес.

Стъпкa 32

Обработете монтажното място на колесния лагер. Използвайте медна грес.
Стъпкa 33

Монтирайте новия лагер на главината.
Стъпкa 34

Монтирайте крепежната гайка.
Стъпкa 35

Монтирайте крепежните гайки.

Стъпкa 36

Подпрете задния шенкел. Използвайте хидравличен трансмисионен крик.

Стъпкa 37

Затегнете крепежните елементи на главината. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 38

Завийте крепежния елемент на полуоската. Използвайте тръбен ключ №30. Изполвайте тресчотен ключ.
Стъпкa 39

Премахнете опората от задния шенкел.

AUTODOC препоръчва:
Смяна на: лагер главина – Toyota RAV4 II. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 40

Монтирайте фиксиращата пружина на лявата спирачна челюст на ръчната спирачка. Използвайте лост тип кози крак.
Стъпкa 41

Обработете главината на местата на контакт със спирачния диск. Използвайте керамична грес.
Стъпкa 42

Монтирайте спирачния диск.
Стъпкa 43

Сложете регулиращия механизъм на ръчната спирачка в правилното положение. Използвайте права отвертка.
Стъпкa 44

Сложете гумената тапа. Използвайте лост тип кози крак.
Стъпкa 45

Поставете спирачния апарат и го захванете. Затегнете крепежните елементи на спирачния апарат. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 44 Nm.
Стъпкa 46

Поставете стопорната пружина на спирачния супорт.
Стъпкa 47

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 48

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте керамична грес.
Стъпкa 49

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 50

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Toyota RAV4 II
Стъпкa 51

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 52

Спуснете автомобила.
Стъпкa 53

Затегнете гайката на задвижващия вал. Използвайте тръбен ключ №30. Използвайте динамометричен ключ. Затегнете я с усилие от 216 Nm.
Стъпкa 54

Повдигнете автомобила.

AUTODOC препоръчва:
Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 55

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. Toyota RAV4 II
Стъпкa 56

Отстранете колелото.
Стъпкa 57

Монтирайте стопорния пръстен на лагера на главината на колелото.
Стъпкa 58

Поставете шплинта. Използвайте лост тип кози крак.
Стъпкa 59

Обработете крепежния елемент на полуоската. Използвайте медна грес.

Стъпкa 60

Монтирайте колелото.

AUTODOC препоръчва:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 61

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 62

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 103 Nm.
Стъпкa 63

Премахнете криковете и клиновете.

Смяна на: лагер главина – Toyota RAV4 II. Професионалистите препоръчват:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
