Важно!

Тази процедура на смяна може да се използва за:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel, VW TOURAN (1T1, 1T2) 1.6 BiFuel … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим задни носач / задни носач на кола на VW TOURAN 1 (1T1, 1T2) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя заден горен носач на VW Touran 1T1 1T2 – Ръководство за смяна

Всичките части, които трябва да смениш – Носач На Кола за TOURAN (1T1, 1T2) и други модели VW

Алтернативни продукти

носач, окачване на колелата

-48%

Отзиви - 2

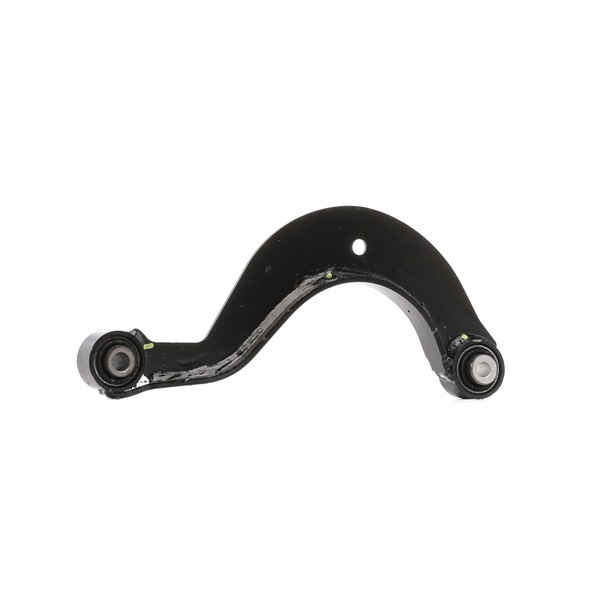

STARK SKCA-0050429 Носач, окачване на колелата стоманена пластина, напречен носач, на задната ос отляво, горе, на задната ос отдясно, с гумени лагери, на задната ос от двете страни

Номер на артикул: SKCA-0050429

в сравнение с ПЦД 70.3

36,53 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

-48%

Отзиви - 25

RIDEX 273C0431 Носач, окачване на колелата стоманена пластина, напречен носач, на задната ос отляво, горе, на задната ос отдясно, с гумени лагери, на задната ос от двете страни

Номер на артикул: 273C0431

в сравнение с ПЦД 70.3

36,53 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

Отзиви - 2

DELPHI TC2256 Носач, окачване на колелата задна ос, горе, стоманена пластина, напречен носач, без носещ/ направляващ шарнир

Номер на артикул: TC2256

36,90 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

Отзиви - 0

VAICO V10-7240 Носач, окачване на колелата напречен носач, двустранен, задна ос, горе, Original VAICO Quality

Номер на артикул: V10-7240

38,01 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

Отзиви - 14

LEMFÖRDER 35463 01 Носач, окачване на колелата напречен носач, задна ос, горе, двустранен

Номер на артикул: 35463 01

48,71 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

Отзиви - 3

FEBI BILSTEIN 32453 Носач, окачване на колелата стоманена пластина, напречен носач, на задната ос отляво, горе, на задната ос отдясно, с гумени лагери

Номер на артикул: 32453

55,22 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

-44%

Отзиви - 1

STARK SKCA-00560409 Носач, окачване на колелата на задната ос отдясно, на задната ос отляво, теглеща щанга, с гумен тампон, стоманена пластина, напречен носач

Номер на артикул: SKCA-00560409

в сравнение с ПЦД 101.5

55,86 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

-39%

Отзиви - 0

MEYLE 116 050 0027 Щанга / подпора, окачване на колелото на задната ос отдясно, на задната ос отляво, управляваща щанга, с гумен тампон, Стомана, ORIGINAL Quality

Номер на артикул: 116 050 0027

в сравнение с ПЦД 99.88

60,61 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

-71%

Отзиви - 0

MAPCO 52718 Носач, окачване на колелата на задната ос отляво, на задната ос отдясно, горе, напречен носач, Стомана

Номер на артикул: 52718

в сравнение с ПЦД 230

64,91 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

-66%

Отзиви - 0

SIDEM 63775 Щанга / подпора, окачване на колелото на задната ос отгоре, надлъжна кормилна щанга, прът за клапаните

Номер на артикул: 63775

в сравнение с ПЦД 197.65

65,81 BGN

вкл. 20 ДДС, Не са включени. разходите за доставка

Смяна на: заден горен носач – VW Touran 1T1 1T2. Списък с нужните инструменти:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Комбиниран гаечен ключ №18

                      Комбиниран гаечен ключ №21

                      Гаечен накрайник № 18

                      Гаечен накрайник № 21

                      Дълга ударна вложка №17

                      Тресчотка

                      Динамометричен ключ

                      Чук

                      Лост тип кози крак

                      Трансмисионен крик

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: заден горен носач – VW Touran 1T1 1T2. Експертите на AUTODOC препоръчват:

Процедурата по смяна е идентична за левия и десния горен носач.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: заден горен носач – VW Touran 1T1 1T2. Препоръчителна последователност от стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. VW Touran 1T1 1T2
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Направете отбелязване върху болта за регулиране на страничния наклон.
Стъпкa 8

Развийте закрепването на носача към гредата. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 9

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 10

Почистете крепежния елемент на изпускателната система. Използвайте спрей WD-40.
Стъпкa 11

Премахнете крепежният елемент на изпускателната система. Използвайте лост тип кози крак.
Стъпкa 12

Премахнете крепежния болт. Използвайте лост тип кози крак. Използвайте чук.
Стъпкa 13

Махнете опората поставена под носача.

Смяна на: заден горен носач – VW Touran 1T1 1T2. AUTODOC препоръчва:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 14

Демонтирайте пружината.
Стъпкa 15

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 16

Развийте крепежните елементи свързващи носача към задния шенкел. Използвайте тръбен ключ №21. Използвайте комбиниран гаечен ключ № 21.
Стъпкa 17

Отстранете монтажната скоба на кабелите на ABS датчика от горното рамо. Използвайте лост тип кози крак.
Стъпкa 18

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 19

Направете отбелязване върху болта за регулиране на страничния наклон.
Стъпкa 20

Развийте закрепването на носача към гредата. Използвайте тръбен ключ №18. Използвайте комбиниран гаечен ключ № 18.
Стъпкa 21

Премахнете крепежния болт. Използвайте лост тип кози крак. Използвайте чук.
Стъпкa 22

Премахнете крепежния болт. Използвайте тръбен ключ №21.
Стъпкa 23

Премахнете задното горно рамо.
Стъпкa 24

Почистете монтажните места и резбата на лоста на окачването. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 25

Монтирайте задното горно рамо.

Смяна на: заден горен носач – VW Touran 1T1 1T2. Професионалистите препоръчват:
В процеса на сглобяване, използвайте само нови болтове и гайки.Не повреждайте маншона на шарнира.
Стъпкa 26

Монтирайте крепежния болт.
Стъпкa 27

Завийте крепежния елемент свързващ носача с магарето на задния мост. Използвайте тръбен ключ №18. Използвайте комбиниран гаечен ключ № 18.
Стъпкa 28

Монтирайте крепежния болт.
Стъпкa 29

Завийте крепежните елементи свързващи носача към задния шенкел. Използвайте тръбен ключ №21. Използвайте комбиниран гаечен ключ № 21.
Стъпкa 30

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 31

Затегнете крепежния елемент свързващ носача с магарето на задния мост. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 95 Nm.
Стъпкa 32

Затегнете крепежните елементи свързващи носача към задния шенкел. Използвайте тръбен ключ №21. Използвайте комбиниран гаечен ключ № 21. Използвайте динамометричен ключ. Затегнете я с усилие от 130 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 33

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: заден горен носач – VW Touran 1T1 1T2. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 34

Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 35

Поставете монтажната скоба на кабелите на ABS датчика върху горното рамо.
Стъпкa 36

Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 37

Монтирайте спиралната пружина заедно с гумените опорни в монтажните места.
Стъпкa 38

Почистете монтажните места и резбата на лоста на окачването. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 39

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 40

Монтирайте крепежния болт.

Смяна на: заден горен носач – VW Touran 1T1 1T2. Съвет от AUTODOC:
Настройте положението на болта за регулировка на колелата според отбелязката.
Стъпкa 41

Махнете опората поставена под носача.

AUTODOC препоръчва:
VW Touran 1T1 1T2 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 42

Затегнете крепежния елемент свързващ носача с магарето на задния мост. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 95 Nm.
Стъпкa 43

Почистете крепежния елемент на изпускателната система. Използвайте спрей WD-40.
Стъпкa 44

Сложете крепежния елемент на изпускателната система.
Стъпкa 45

Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 46

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 47

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: заден горен носач – VW Touran 1T1 1T2. Съвет от експертите на AUTODOC:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 48

Монтирайте колелото.

Смяна на: заден горен носач – VW Touran 1T1 1T2. Съвет:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 49

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 50

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 51

Премахнете криковете и клиновете.
