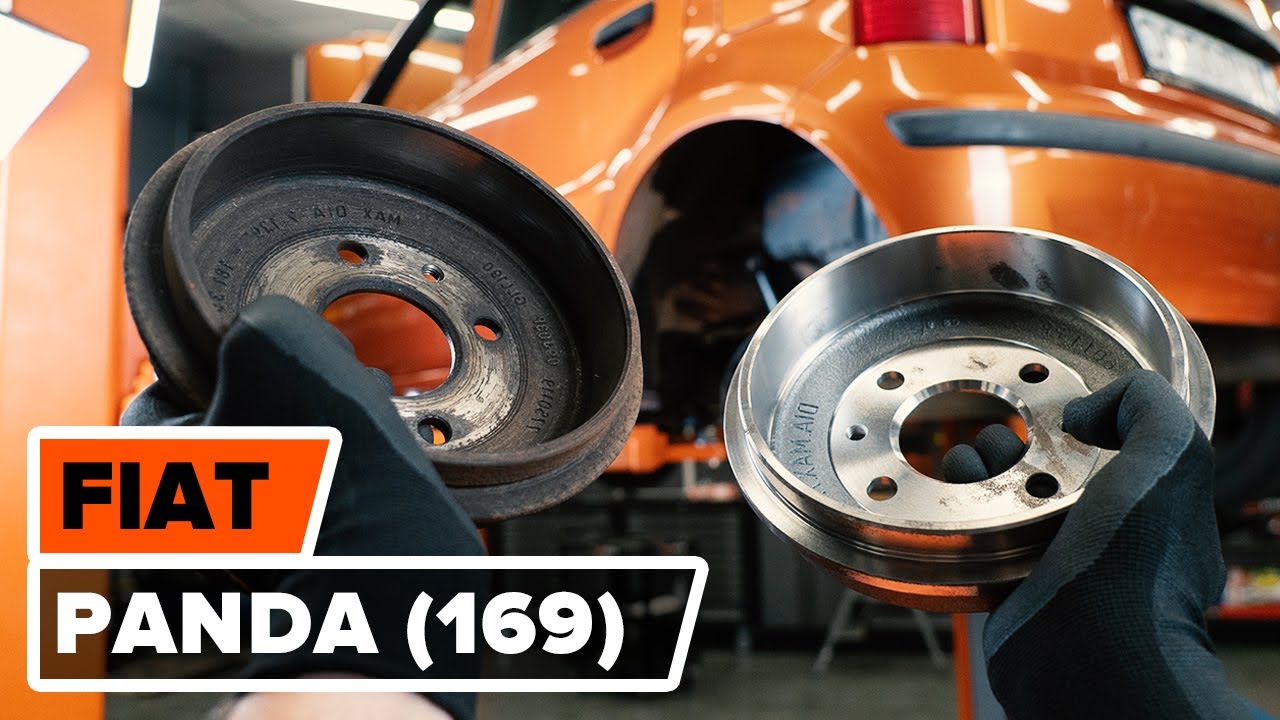

Как се сменя спирачен барабан на Fiat Panda 169 – Ръководство за смяна
сваляния:
1
Прегледи:
29
Препоръчителен интервал за смяна на част от категория спирачен барабан : 100000 км
Важно!
Тази процедура на смяна може да се използва за:
FIAT PANDA (169) 1.2 LPG (169.AXB1A), FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.4 Natural Power (169AXHIA), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet 4x4 (169.AXC2A), FIAT PANDA (169) 1.2 4x4 (169.AXB2A), FIAT PANDA (169) 1.2 Natural Power (169.AXB1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) … Виж още
Стъпките може малко да се различават в зависимост от конструкцията на автомобила.
FIAT PANDA (169) 1.2 LPG (169.AXB1A), FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.4 Natural Power (169AXHIA), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet 4x4 (169.AXC2A), FIAT PANDA (169) 1.2 4x4 (169.AXB2A), FIAT PANDA (169) 1.2 Natural Power (169.AXB1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) … Виж още
Стъпките може малко да се различават в зависимост от конструкцията на автомобила.
Как да сменим задни спирачен барабан на FIAT PANDA (169) [ИНСТРУКЦИЯ AUTODOC]
Всичките части, които трябва да смениш – Спирачен барабан за PANDA (169) и други модели FIAT
спирачен барабан
спирачен барабан
спирачен барабан за Panda II Хечбек (169) Бензин/Метан (CNG) (60 K.C.)
спирачен барабан за Panda II Хечбек (169) дизел (75 K.C.)
спирачен барабан за Panda II Хечбек (169) Бензин/Автогаз (LPG) (60 K.C.)
Телена четка
Спрей WD-40
Медна грес
Динамометричен ключ
Гаечен накрайник № 10
Гаечен накрайник № 12
Комбиниран гаечен ключ №10
Дълга ударна вложка №17
Тресчотка
Плоска Отвертка
Клин за застопоряване на автомобил
Смяна на: спирачен барабан – Fiat Panda 169. AUTODOC препоръчва:
- Заменете спирачните барабани на задния мост на Fiat Panda 169 в комплект. Независимо от състоянието на детайлите. Това ще осигури равномерсно спиране.
- Процедурата по смяна е идентична за левите и десните спирачни барабани на една ос.
- Когато сменяте спирачните барабани, не забравяйте да смените и спирачните челюсти.
- Всичката работа трябва да се извършва при спрян двигател.
Смяна на: спирачен барабан – Fiat Panda 169. Препоръчителна последователност от стъпки:
- Стъпкa 1
Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност. - Стъпкa 2Застопорете колелата с клинове.Стъпкa 3
Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17. - Стъпкa 4
Повдигнете задната част на автомобила и го подпрете. - Стъпкa 5
Развийте болтовете на колелото.AUTODOC препоръчва:Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Fiat Panda 169 - Стъпкa 6
Отстранете колелото. - Стъпкa 7
Почистете крепежните елементи на спирачния барабан. Използвайте телена четка. Използвайте спрей WD-40. - Стъпкa 8
Развийте закрепването на спирачния барабан. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ. - Стъпкa 9
Премахнете предпазния капак на централната долна конзола. Използвайте права отвертка. - Стъпкa 10
Развийте предните крепежни елементи на долната централна конзола. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ. - Стъпкa 11
Премахнете централната долна конзола. - Стъпкa 12
Разхлабете жилото на ръчната спирачка. Използвайте комбиниран гаечен ключ № 10. - Стъпкa 13
Демонтирайте спирачния барабан. - Стъпкa 14
Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес. - Стъпкa 15
Поставете спирачния барабан. - Стъпкa 16
Регулирайте обтягането на жилото на ръчната спирачка. Използвайте комбиниран гаечен ключ № 10. - Стъпкa 17
Демонтирайте спирачния барабан. - Стъпкa 18
Преместете челюстите на ръчната спирачка встрани от барабана. Използвайте права отвертка.
Този наръчник беше ли полезен?
Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.
Гласували: 0
