Важно!

Тази процедура на смяна може да се използва за:
FIAT PANDA (169) 1.2 LPG (169.AXB1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.2 Natural Power (169.AXB1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

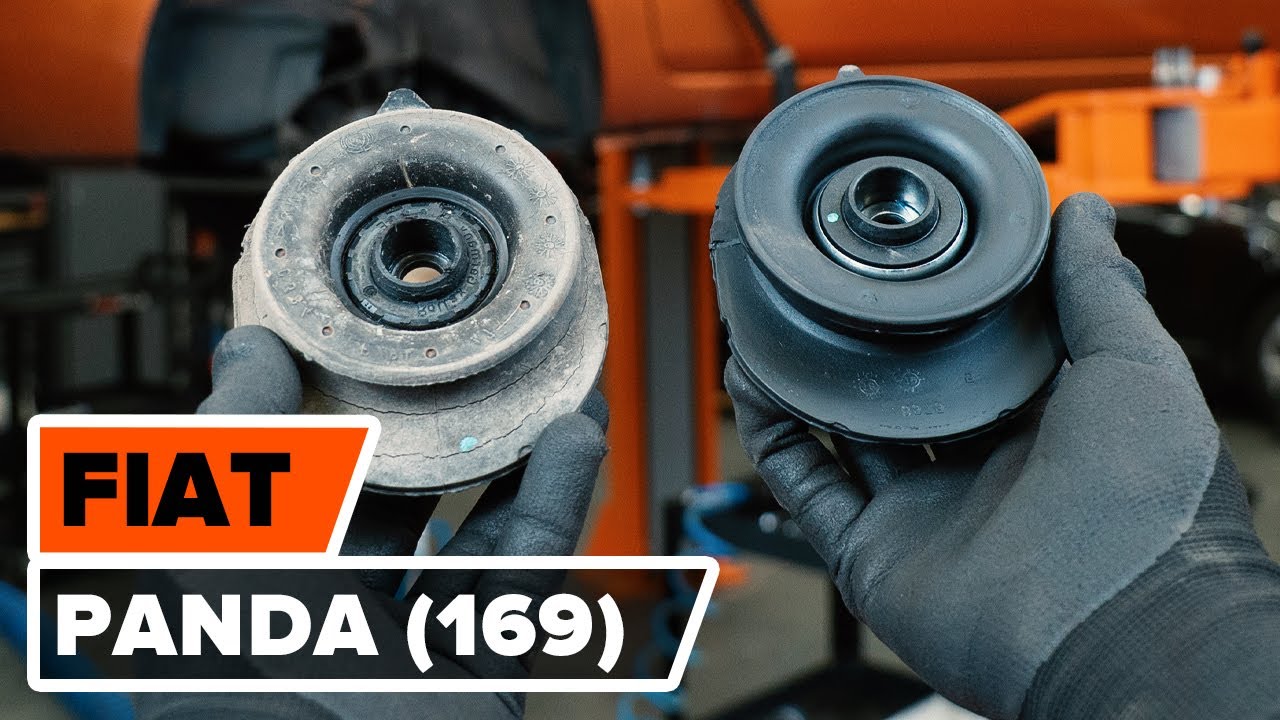

Как да сменим тампон макферсон на FIAT PANDA (169) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя предни тампон макферсон на Fiat Panda 169 – Ръководство за смяна

Всичките части, които трябва да смениш – Тампон Макферсон за PANDA (169) и други модели FIAT

тампон на макферсън

        тампон на макферсън за Panda II Хечбек (169) бензин (54 K.C.)

        тампон на макферсън за Panda II Хечбек (169) дизел (70 K.C.)

        тампон на макферсън за Panda II Хечбек (169) Бензин/Метан (CNG) (60 K.C.)

        тампон на макферсън за Panda II Хечбек (169) дизел (75 K.C.)

        тампон на макферсън за Panda II Хечбек (169) Бензин/Автогаз (LPG) (60 K.C.)

Смяна на: тампон макферсон – Fiat Panda 169 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №15

                        Комбиниран гаечен ключ №16

                        Комбиниран гаечен ключ №27

                        Гаечен накрайник № 16

                        Гаечен накрайник № 17

                        Гаечен накрайник № 18

                        Гаечен накрайник № 19

                        HEX накрайник №H6

                        HEX накрайник №H7

                        Дълга ударна вложка №17

                        Тресчотка

                        Лост тип кози крак

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: тампон макферсон – Fiat Panda 169. AUTODOC препоръчва:

Процедурата по смяна е идентична за тампоните на левия и десния макферсон на предното окачване.
Всички опори на предните макферсони трябва да се сменят едновременно.
Моля, имайте предвид: всичката работа по колата – Fiat Panda 169 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте HEX №H7. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 5

Застопорете колелата с клинове.
Стъпкa 6

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 7

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 8

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Fiat Panda 169
Стъпкa 9

Отстранете колелото.
Стъпкa 10

Откачете спирачния маркуч от макферсона. Разсъединете кабела на датчика на ABS. Използвайте лост тип кози крак.
Стъпкa 11

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 12

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте HEX №H6. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 13

Снемете биалетката.
Стъпкa 14

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 15

Развийте крепежните елементи свързващи макферсона с шенкела. Използвайте комбиниран гаечен ключ № 15. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 16

Премахнете крепежния болт.
Стъпкa 17

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 18

Премахнете крепежния болт.
Стъпкa 19

Отделете шенкела от амортисьора. Използвайте лост тип кози крак.
Стъпкa 20

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Fiat Panda 169 – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 21

Демонтирайте МакФерсона.
Стъпкa 22

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: тампон макферсон – Fiat Panda 169. Съвет от AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 23

Свийте пружината.
Стъпкa 24

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 25

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 27. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 26

Демонтирайте горната опора на МакФерсона.

AUTODOC препоръчва:
Смяна на: тампон макферсон – Fiat Panda 169. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 27

Монтирайте новата горна опора на амортисьора.
Стъпкa 28

Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 27. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 45 Nm.

Смяна на: тампон макферсон – Fiat Panda 169. Професионалистите препоръчват:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 29

Отпуснете пружината.
Стъпкa 30

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 31

Премахнете сглобеният макферсон.
Стъпкa 32

Обработете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 33

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 34

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Fiat Panda 169
Стъпкa 35

Монтирайте МакФерсона към шенкела.
Стъпкa 36

Монтирайте крепежните болтове.
Стъпкa 37

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: тампон макферсон – Fiat Panda 169. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 38

Завийте крепежните елементи свързващи макферсона с шенкела. Използвайте комбиниран гаечен ключ № 15. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 39

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 15. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 75 Nm.
Стъпкa 40

Съединете кабела на датичка на ABS.
Стъпкa 41

Закрепете спирачния маркуч. Използвайте лост тип кози крак.
Стъпкa 42

Монтирайте щангата за напречна устойчивост.
Стъпкa 43

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 23 Nm.
Стъпкa 44

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 45

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 46

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: тампон макферсон – Fiat Panda 169. След като приложите спрея, изчакайте няколко минути.
Стъпкa 47

Монтирайте колелото.

AUTODOC препоръчва:
Fiat Panda 169 – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 48

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 49

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 98 Nm.
Стъпкa 50

Премахнете криковете и клиновете.
Стъпкa 51

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №18. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 45 Nm.
Стъпкa 52

Обработете горния крепежен елемент на тампона на макферсона. Използвайте медна грес.
Стъпкa 53

Премахнете покривалото на калника.
Стъпкa 54

Затворете капака на двигателя.
