Важно!

Тази процедура на смяна може да се използва за:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим опора на предния амортисьор на VW PASSAT VARIANT B6 3C [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден тампон макферсон на VW Passat 3C B6 Variant – Ръководство за смяна

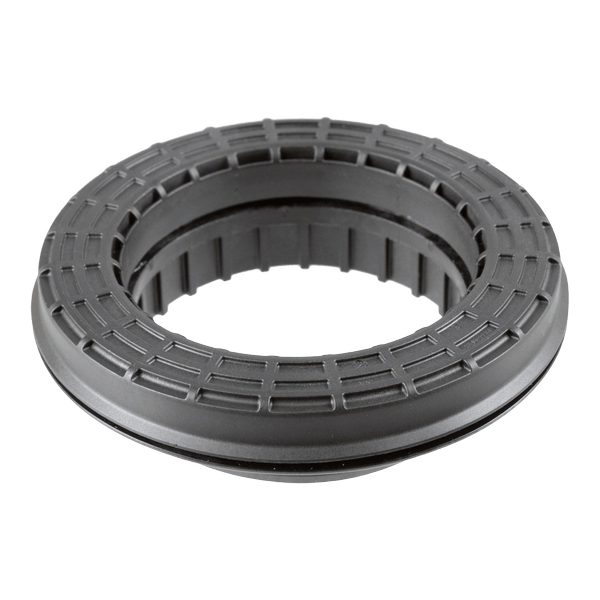

Всичките части, които трябва да смениш – Тампон Макферсон за Passat Variant (3C5) и други модели VW

тампон на макферсън

ремонтен комплект, опора на макферсъна

Лагер на макферсъна

        тампон на макферсън за VW Passat Variant (3C5) 2.0 TDI дизел (120 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 1.6 FSI бензин (115 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 2.0 FSI бензин (150 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 1.9 TDI дизел (105 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 2.0 TDI 16V дизел (140 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 1.6 бензин (102 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 2.0 TDI дизел (122 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 2.0 TDI дизел (136 K.C.)

        тампон на макферсън за VW Passat Variant (3C5) 2.0 TFSI бензин (200 K.C.)

Смяна на: тампон макферсон – VW Passat Variant B6 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №19

                        Комбиниран гаечен ключ №21

                        Гаечен накрайник № 13

                        Гаечен накрайник № 17

                        Гаечен накрайник № 18

                        Гаечен накрайник № 21

                        Гаечен накрайник № 24

                        HEX накрайник №h5

                        HEX накрайник №h6

                        Накрайник Torx T30

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Чук

                        Плоска Отвертка

                        Скоба за демонтиране на шарнири

                        Лост тип кози крак

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: тампон макферсон – VW Passat 3C5. Експертите на AUTODOC препоръчват:

Всички опори на предните макферсони трябва да се сменят едновременно.
Процедурата по смяна е идентична за тампоните на левия и десния макферсон на предното окачване.
Задължително заменете всички самозаконтрящи се болтове и гайки при сглобяване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: тампон макферсон – VW Passat Variant B6. Препоръчителна последователност от стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 4

Развийте болтовете на колелото.

Смяна на: тампон макферсон – VW Passat 3C B6 Variant. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Разсъединете кабела на датчика на ABS. Използвайте лост тип кози крак.
Стъпкa 7

Отсъединете куплунга от датчика на ABS. Използвайте права отвертка.
Стъпкa 8

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 9

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №21. Използвайте върток. Изполвайте тресчотен ключ.
Стъпкa 10

Премахнете спирачният апарат заедно със скобата му.

Смяна на: тампон макферсон – VW Passat 3C5. AUTODOC препоръчва:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 11

Почистете крепежните елементи на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 12

Развийте фиксиращите болтове на спирачния диск. Използвайте Torx T30. Изполвайте тресчотен ключ.
Стъпкa 13

Демонтирайте спирачния диск.
Стъпкa 14

Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 15

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 16

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 17

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 18

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 19

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 20

Почистете крепежния елемент на главината на колелото. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 21

Развийте гайката на главината. Използвайте тръбен ключ №24.
Стъпкa 22

Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 23

Развийте крепежните елементи на шарнира към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 24

Разсъединете долния носач от шенкела. Използвайте лост тип кози крак.
Стъпкa 25

Демонтирайте полуоската от главината на колелото.
Стъпкa 26

Спуснете автомобила. Отворете капака на двигателя.
Стъпкa 27

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.

Стъпкa 28

Снемете пластмасовата решетка под чистачките.
Стъпкa 29

Отстранете фиксаторите от пластмасовата решетка на чистачките.
Стъпкa 30

Повдигнете пластмасовата решетка под чистачките.
Стъпкa 31

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 32

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. VW Passat Variant B6
Стъпкa 33

Демонтирайте МакФерсона.
Стъпкa 34

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: тампон макферсон – VW Passat 3C B6 Variant. Съвет:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 35

Свийте пружината.

Стъпкa 36

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 37

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 38

Демонтирайте горната опора на МакФерсона.

Смяна на: тампон макферсон – VW Passat 3C5. Съвет от експертите на AUTODOC:
Огледайте маншона и буфера на амортисьора. При необходимост ги заменете.
Стъпкa 39

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 40

Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

Смяна на: тампон макферсон – VW Passat Variant B6. Съвет от AUTODOC:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 41

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 42

Отпуснете пружината.

Стъпкa 43

Премахнете сглобеният макферсон.
Стъпкa 44

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 45

Поставете амортисьора с пружината в нишата на колелото.

AUTODOC препоръчва:
VW Passat 3C B6 Variant – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 46

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 47

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.

Стъпкa 48

Монтирайте и прикрепете пластмасовата решетка под чистачките.
Стъпкa 49

Монтирайте крепежните елементи на пластмасовата решетка на чистачките.
Стъпкa 50

Монтирайте уплътнението на пластмасовата решетка под чистачките. Премахнете покривалото на калника.
Стъпкa 51

Затворете капака на двигателя. Повдигнете предната част на автомобила и го подпрете.
Стъпкa 52

Почистете шпонките на карето на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 53

Монтирайте полуоската към главината на колелото.
Стъпкa 54

Съединете долния носач към шенкела.

Стъпкa 55

Стегнете закрепването на шарнирния болт. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 56

Притегнете закрепването на главината. Използвайте тръбен ключ №24. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 57

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H5. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 58

Монтирайте спирачния диск.
Стъпкa 59

Затегнете фиксиращите болтове на спирачния диск. Използвайте Torx T30. Използвайте динамометричен ключ. Затегнете я с усилие от 4 Nm.
Стъпкa 60

Монтирайте спирачният апарат заедно със скобата му.
Стъпкa 61

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 200 Nm.
Стъпкa 62

Съединете кабела на датичка на ABS.
Стъпкa 63

Съединете куплунга към датчика на ABS. Използвайте чук.
Стъпкa 64

Съединете кормилния накрайник към шенкела.
Стъпкa 65

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 100 Nm.
Стъпкa 66

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 67

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: тампон макферсон – VW Passat 3C B6 Variant. След като приложите спрея, изчакайте няколко минути.
Стъпкa 68

Монтирайте колелото.

Смяна на: тампон макферсон – VW Passat 3C5. Експертите на AUTODOC препоръчват:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 69

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 70

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 71

Премахнете криковете и клиновете.
