Важно!

Тази процедура на смяна може да се използва за:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим задни носач / задни носач на кола на VW PASSAT B6 (3C5) [ИНСТРУКЦИЯ AUTODOC]

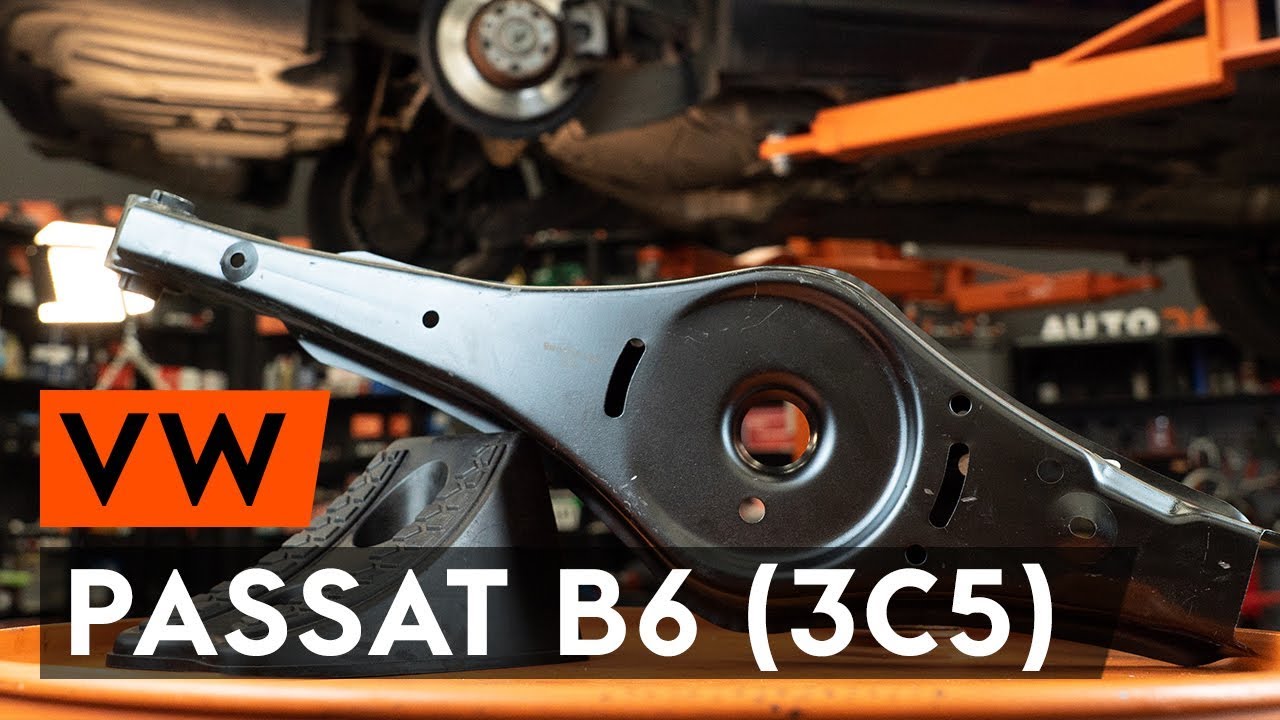

Как се сменя задно долно управляващо рамо на VW Passat 3C B6 Variant – Ръководство за смяна

Алтернативни продукти

носач, окачване на колелата

Смяна на: задно долно управляващо рамо – VW Passat B6 3C Variant. Списък с нужните инструменти:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Комбиниран гаечен ключ №18

                      Гаечен накрайник № 18

                      Дълга ударна вложка №17

                      Тресчотка

                      Динамометричен ключ

                      Трансмисионен крик

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: задно долно управляващо рамо – Passat 3C5. AUTODOC препоръчва:

Процедурата по смяна е еднаква за левите и десните долни контролни рамена.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: задно долно управляващо рамо – VW Passat Variant B6. Препоръчителна последователност от стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Passat B6 3C Variant
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Направете отбелязване върху болта за регулиране на страничния наклон.
Стъпкa 8

Развийте закрепването на носача към гредата. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 9

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 10

Разхлабете крепежния елемент, който свързва носача към задния шенкел. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 11

Премахнете крепежния болт. Използвайте лост тип кози крак.
Стъпкa 12

Махнете опората поставена под носача.

Смяна на: задно долно управляващо рамо – VW Passat 3C5. Съвет:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 13

Демонтирайте пружината.
Стъпкa 14

Развийте крепежните елементи свързващи носача към задния шенкел. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете крепежния болт.
Стъпкa 16

Снемете носача.

Стъпкa 17

Почистете монтажните места и резбата на лоста на окачването. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 18

Поставете новия носач.

Смяна на: задно долно управляващо рамо – Passat B6 3C Variant. Съвет от експертите на AUTODOC:
В процеса на сглобяване, използвайте само нови болтове и гайки.
Стъпкa 19

Монтирайте крепежния болт.
Стъпкa 20

Почистете монтажните места на спиралните пружини. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Монтирайте спиралната пружина заедно с гумените опорни в монтажните места.
Стъпкa 22

Подпрете носача. Използвайте лост тип кози крак. Използвайте хидравличен трансмисионен крик.
Стъпкa 23

Монтирайте крепежния болт.
Стъпкa 24

Завийте крепежния елемент свързващ носача с магарето на задния мост. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.

Смяна на: задно долно управляващо рамо – VW Passat Variant B6. Експертите на AUTODOC препоръчват:
Настройте положението на болта за регулировка на колелата според отбелязката.
Стъпкa 25

Махнете опората поставена под носача.

AUTODOC препоръчва:
Смяна на: задно долно управляващо рамо – Passat 3C5. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 26

Подпрете задния шенкел. Използвайте хидравличен трансмисионен крик.
Стъпкa 27

Стегнете закрепването на носача към гредата. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 95 Nm.
Стъпкa 28

Затегнете крепежните елементи свързващи носача към задния шенкел. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 29

Премахнете опората изпод задния шенкел.

Смяна на: задно долно управляващо рамо – VW Passat B6 3C Variant. Професионалистите препоръчват:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 30

Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 31

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 32

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: задно долно управляващо рамо – Passat 3C5. След като приложите спрея, изчакайте няколко минути.
Стъпкa 33

Монтирайте колелото.

Смяна на: задно долно управляващо рамо – VW Passat 3C B6 Variant. Съвет от AUTODOC:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 34

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 35

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 36

Премахнете криковете и клиновете.
