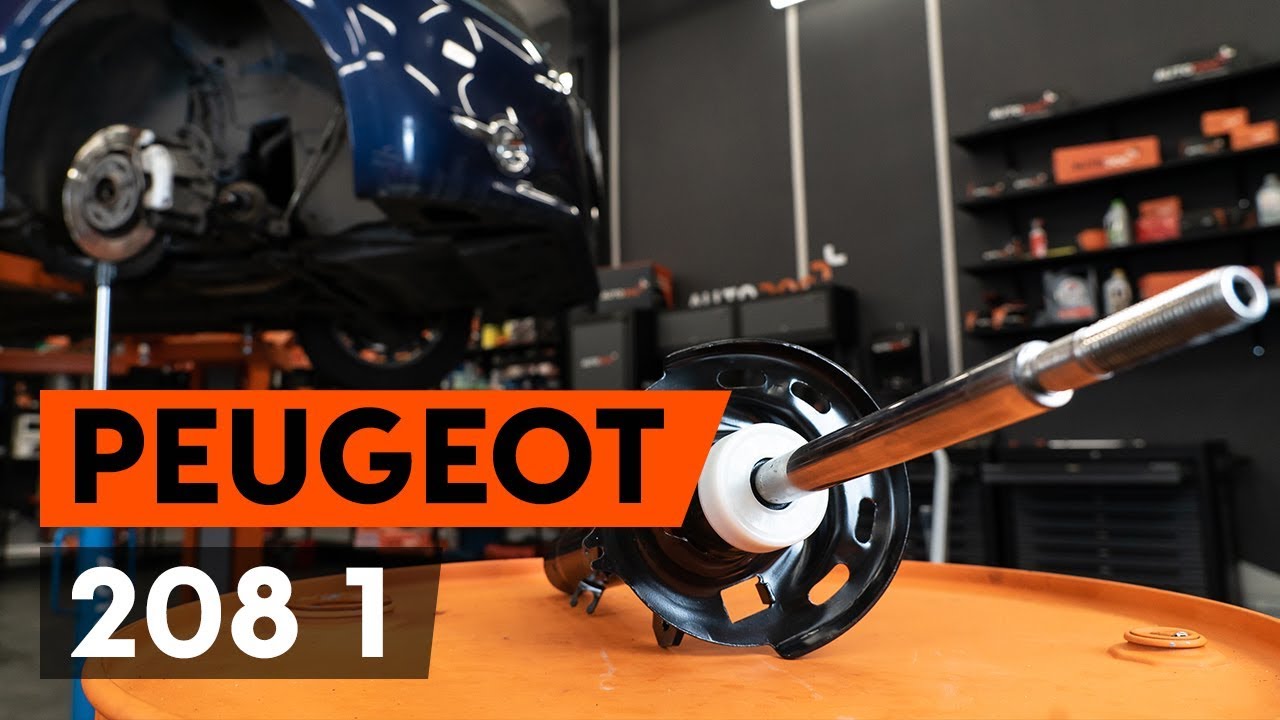

Как се сменя преден макферсон на Peugeot 208 1 – Ръководство за смяна

сваляния: 0

Прегледи: 25

Важно!

Тази процедура на смяна може да се използва за:
PEUGEOT 208 I Хечбек (CA_, CC_) 1.6, PEUGEOT 208 I Хечбек (CA_, CC_) 1.4 HDi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 HDi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 HDi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.0, PEUGEOT 208 I Хечбек (CA_, CC_) 1.4 VTi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 GTi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.2 THP, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 HDi / BlueHDi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 GTi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 BlueHDi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 BlueHDi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 THP, PEUGEOT 208 I Хечбек (CA_, CC_) 1.6 HDi, PEUGEOT 208 I Хечбек (CA_, CC_) 1.4 GPL, PEUGEOT 208 I Хечбек (CA_, CC_) 1.2 GPL, PEUGEOT 208 I Хечбек (CA_, CC_) 1.2 VTi / PureTech, PEUGEOT 208 I Хечбек (CA_, CC_) 1.2 PureTech, PEUGEOT 208 I Хечбек (CA_, CC_) 1.5 BlueHDI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим преден макферсон на PEUGEOT 208 1 (CA_,CC_) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден макферсон на Peugeot 208 1 – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за 208 I Хечбек (CA_, CC_) и други модели PEUGEOT

Алтернативни продукти

амортисьор

Смяна на: амортисьор – Peugeot 208 1. Списък с нужните инструменти:

                      Телена четка

                      Спрей WD-40

                      Медна грес

                      HEX накрайник №H7

                      Комбиниран гаечен ключ №19

                      Гаечен накрайник № E8

                      Гаечен накрайник № 16

                      Гаечен накрайник № 18

                      Гаечен накрайник № 21

                      Гаечен накрайник № 32

                      Дълга ударна вложка №17

                      Специална вложка за демонтаж на амортисьори

                      Тресчотка

                      Динамометричен ключ

                      Избивач

                      Чук

                      Върток

                      Гумен чук

                      Лост тип кози крак

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьор – Peugeot 208 1. Съвет от експертите на AUTODOC:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: амортисьор – Peugeot 208 1. Препоръчителна последователност от стъпки:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Премахнете решетката под чистачките, която е разположена от дясно.
Стъпкa 4

Премахнете тапата на тампона на макферсона.
Стъпкa 5

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 6

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №21. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 7

Застопорете колелата с клинове.
Стъпкa 8

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 9

Разхлабете крепежните елементи на задвижващия вал. Използвайте тръбен ключ №32. Използвайте върток.
Стъпкa 10

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 11

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Peugeot 208 1
Стъпкa 12

Отстранете колелото.
Стъпкa 13

Разсъединете кабела и спирачния маркуч от конзолата на амортисьора.
Стъпкa 14

Почистете крепежните елементи на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 15

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте тръбен ключ №16.
Стъпкa 16

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 17

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте тръбен ключ №18.
Стъпкa 18

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 19

Извадете крепежните елементи на макферсона към шенкела.
Стъпкa 20

Развийте крепежните елементи на скобите на тампоните на стабилизатора. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 21

Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 22

Развийте крепежните елементи на шарнира към шенкела. Използвайте тръбен ключ №E8. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 23

Премахнете крепежния болт.
Стъпкa 24

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №32. Използвайте върток.
Стъпкa 25

Премахнете задвижващия вал от шенкела. Използвайте клин. Използвайте чук.
Стъпкa 26

Понижете хидравличният крик с 10-15 см.

Смяна на: амортисьор – Peugeot 208 1. Съвет:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 27

Разсъединете долния носач от шенкела. Използвайте лост тип кози крак.
Стъпкa 28

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 29

Отстранете задвижващия вал.
Стъпкa 30

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте специална вложка, за демонтиране на амортисьора. Изполвайте тресчотен ключ.
Стъпкa 31

Отделете шенкела от амортисьора. Използвайте гумен чук.

Стъпкa 32

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
За да избегнете наранявания, дръжте опората на амортисьора, когато развивате крепежните болтове.
Стъпкa 33

Демонтирайте МакФерсона.
Стъпкa 34

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: амортисьор – Peugeot 208 1. Експертите на AUTODOC препоръчват:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 35

Свийте пружината.
Стъпкa 36

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 37

Демонтирайте горната опора на МакФерсона.
Стъпкa 38

Освободете спиралната пружина.
Стъпкa 39

Демонтирайте пружината.
Стъпкa 40

Демонтирайте маншона и буфера на амортисьора.
Стъпкa 41

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

AUTODOC препоръчва:
Смяна на: амортисьор – Peugeot 208 1. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 42

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 43

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 44

Поставете пружината на амортисьора.
Стъпкa 45

Свийте пружината.
Стъпкa 46

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 47

Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

Смяна на: амортисьор – Peugeot 208 1. Професионалистите препоръчват:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 48

Отпуснете пружината.
Стъпкa 49

Премахнете сглобеният макферсон.
Стъпкa 50

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 51

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. Peugeot 208 1.
Стъпкa 52

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 53

Монтирайте МакФерсона към шенкела.
Стъпкa 54

Почистете шпонките на карето на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 55

Монтирайте полуоската към главината на колелото.
Стъпкa 56

Завийте гайката на полуоската.
Стъпкa 57

Премахнете опората под шенкела.

Смяна на: амортисьор – Peugeot 208 1. Съвет от експертите на AUTODOC:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 58

Съединете шарнира към шенкела. Използвайте лост тип кози крак.
Стъпкa 59

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 60

Монтирайте крепежния болт.
Стъпкa 61

Монтирайте и затегнете новия болт на шенкела.
Стъпкa 62

Завийте крепежния елемент свързващ шарнира с шенкела. Използвайте тръбен ключ №16. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 63

Завийте крепежния елемент, който свързва макферсона към шенкела. Използвайте тръбен ключ №18.
Стъпкa 64

Махнете опората поставена под носача.

AUTODOC препоръчва:
Peugeot 208 1 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 65

Почистете монтажните места на тампоните на стабилизатора. Използвайте спрей WD-40.
Стъпкa 66

Завийте крепежните елементи на скобите на тампоните на стабилизатора. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 67

Монтирайте щангата за напречна устойчивост. Използвайте тръбен ключ №16.
Стъпкa 68

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 55 Nm.
Стъпкa 69

Стегнете закрепването на шарнирния болт. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 70

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 43 Nm.
Стъпкa 71

Закрепете спирачния маркуч към амортисьора. Монтирайте закрепването на кабела на датчика на ABS към амортисьора.
Стъпкa 72

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 73

Почистете монтажното място на джантата. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 74

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Peugeot 208 1
Стъпкa 75

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 76

Спуснете автомобила.
Стъпкa 77

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 78

Сложете тапата на тампона на макферсона.
Стъпкa 79

Монтирайте и закрепете дясната решетка под чистачките.
Стъпкa 80

Затегнете гайката на задвижващия вал. Използвайте тръбен ключ №32. Използвайте динамометричен ключ. Затегнете я с усилие от 245 Nm.
Стъпкa 81

Затегнете болтовете на джантите в кръстосан ред. Използвайте динамометричен ключ. Затегнете я с усилие от 100 Nm.
Стъпкa 82

Премахнете покривалото на калника.
Стъпкa 83

Затворете капака на двигателя.
Стъпкa 84

Премахнете криковете и клиновете.
