Как се сменя преден макферсон на Ford Transit Mk7 ван

Важно!

Тази процедура на смяна може да се използва за:
FORD Transit Mk6 Кутия (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Кутия (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Кутия (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Кутия (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Кутия (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Кутия (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Кутия (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Кутия (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Кутия (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Кутия (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Кутия (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Кутия (V347, V348, FA) 2.2 TDCi … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

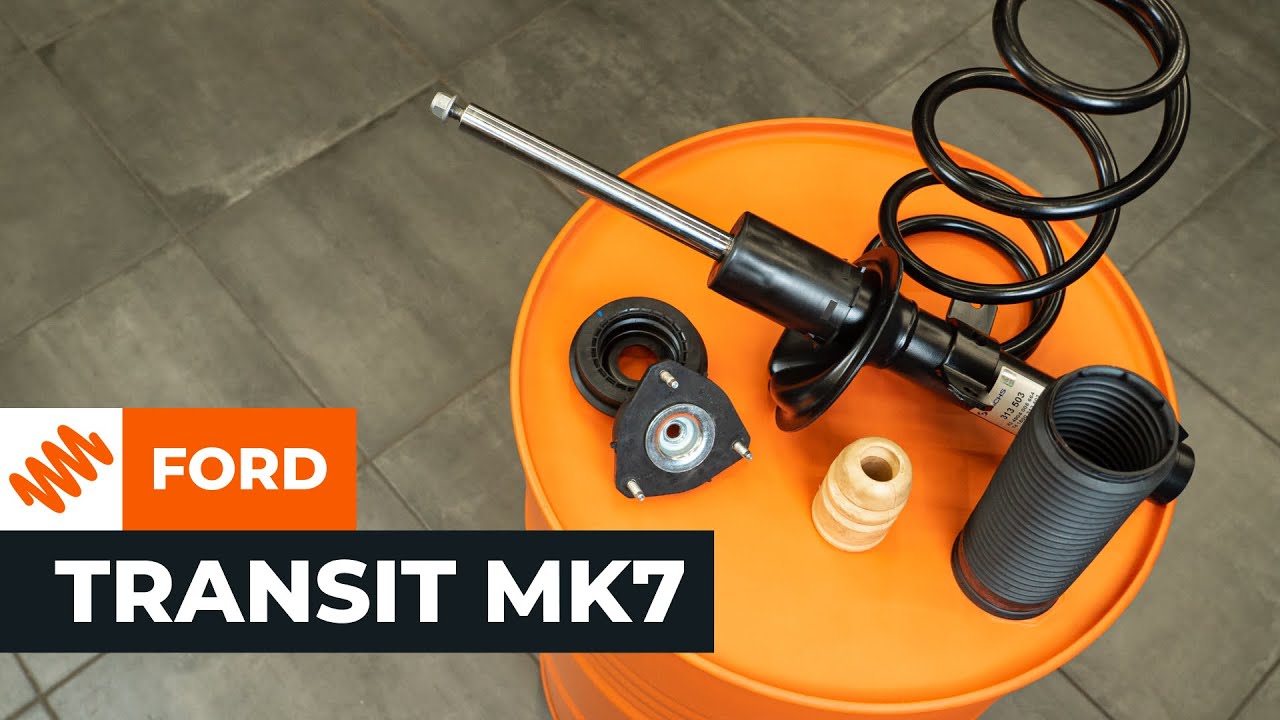

Как да сменим преден макферсон на FORD TRANSIT MK7 [AUTODOC УРОК]

Как се сменя преден макферсон на Ford Transit Mk7 ван — ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за Transit Mk6 Кутия (V347, V348, FA) и други модели FORD

Алтернативни продукти

амортисьор

SKSA-0132857 STARK Амортисьор

90,33 BGN

Магазин

SKSA-0132363 STARK Амортисьор

97,13 BGN

Магазин

AGG133MT Magnum Technology Амортисьор

103,65 BGN

Магазин

352540070000 MAGNETI MARELLI Амортисьор

111,84 BGN

Магазин

313 501 SACHS Амортисьор

141,72 BGN

Магазин

335820 KYB Амортисьор

154,76 BGN

Магазин

MM-00596 JAPANPARTS Амортисьор

157,27 BGN

Магазин

313 500 SACHS Амортисьор

159,88 BGN

Магазин

V4509 MONROE Амортисьор

171,47 BGN

Магазин

22-170903 BILSTEIN Амортисьор

200,51 BGN

Магазин

Смяна на: макферсон – Ford Transit Mk7 ван. Списък с нужните инструменти:

                      Телена четка

                      Спрей WD-40

                      Универсален спрей за почистване

                      Керамична грес

                      Динамометричен ключ

                      Комбиниран гаечен ключ 19 мм

                      Гаечен накрайник 13 мм

                      Гаечен накрайник 15 мм

                      Гаечен накрайник 18 мм

                      Накрайник 19 мм

                      Гаечен накрайник 24 мм

                      Гаечен накрайник 36 мм

                      18 мм вложка за амортисьори

                      Накрайник Hex H5

                      H6 удължител за шестограм

                      Ударна вложка за джанти 21 мм

                      Тресчотка или електрически инструмент за монтаж / демонтаж на резбованите крепежни елементи

                      Върток

                      Монтажен лост

                      Клещи с дълги човки

                      Телескопичен магнитен хващач

                      Избивач

                      Чук

                      Гумен чук

                      Скоба за шарнири

                      Стенд за компресиране на пружини

                      Хидравлична стойка или втори крик за автомобили

                      Подемник за автомобили или крик със стойки за крик и клинове

Купи инструменти

Смяна на: макферсон – Ford Transit Mk7 ван. AUTODOC препоръчва:

Макферсоните, пружините и тампоните на предното окачване трябва да се сменят по двойки.
Процедурата по смяна е идентична за десния и левия макферсон, пружините и тампоните на предното окачване, с изключение на стъпките за получаване на достъп до крепежните елементи на левия и десния тампон на макферсона.
Всичката работа трябва да се извършва при изключено запалване.

Смяна на: макферсон – Ford Transit Mk7 ван. Препоръчителна последователност от стъпки:

Стъпкa 1

Отворете вратата на колата.
Стъпкa 2

Отворете жабката.
Стъпкa 3

Натиснете надолу фиксаторите на жабката, за да я откачите.
Стъпкa 4

Премахнете жабката.
Стъпкa 5

Дръпнете изолацията, която покрива крепежните елементи на тампона на макферсона.
Стъпкa 6

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Разхлабете крепежните елементи на тампона на макферсона. Използвайте гаечен накрайник 13 мм. Използвайте тресчотен ключ.

Внимание!
Не развивайте гайките напълно.
Стъпкa 8

Застопорете колелата с клинове.
Стъпкa 9

Премахнете капачката на главината.

Стъпкa 10

Разхлабете колесните гайки. Използвайте 21 мм ударна вложка за джанти. Използвайте върток.
Стъпкa 11

Премахнете шплинта, който фиксира гайката на главината. Използвайте монтажен лост. Използвайте клещи с дълги човки.
Стъпкa 12

Премахнете коронната накладка от гайката на главината.
Стъпкa 13

Почистете гайката на главината. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Разхлабете гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте върток.
Стъпкa 15

Повдигнете автомобила.

Смяна на: макферсон – Ford Transit Mk7 ван. Професионалистите препоръчват:
Ако използвате крик, уверете се, че автомобилът е паркиран на твърда, равна повърхност.Обезателно обезопасете автомобила допълнително със стойки за крик.
Стъпкa 16

Развийте гайките на колелото.

Бъдете внимателни!
За да избегнете нараняване, придържайте колелото, когато развивате гайките.
Стъпкa 17

Премахнете колелото.
Стъпкa 18

Почистете крепежния елемент, който свързва биалетката към макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 19

Почистете крепежния елемент на скобата на кабела на ABS сензора. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 20

Почистете крепежния елемент, който свързва макферсона към шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Развийте крепежния елемент на скобата на кабела на ABS сензора. Използвайте гаечен накрайник 18 мм. Използвайте тресчотен ключ.
Стъпкa 22

Откачете скобата на кабела на ABS сензора от макферсона.
Стъпкa 23

Развийте крепежния елемент, който свързва биалетката към макферсона. Използвайте комбиниран гаечен ключ 19 мм. Използвайте накрайник hex H5. Използвайте тресчотен ключ.
Стъпкa 24

Откачете биалетката от макферсона.
Стъпкa 25

Развийте гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте тресчотен ключ.
Стъпкa 26

Премахнете шайбата на главината. Използвайте телескопичен магнитен хващач.
Стъпкa 27

Подпрете носача. Използвайте хидравлична стойка или още един крик.
Стъпкa 28

Откачете полуоската от шенкела. Използвайте избивач. Използвайте чук.
Стъпкa 29

Премахнете опората от носача.

Смяна на: макферсон – Ford Transit Mk7 ван. AUTODOC препоръчва:
Смъкнете хидравличната стойка или крика плавно, без резки движения, за да избегнете повреждане на устройствата и механизмите на автомобила.
Стъпкa 30

Почистете крепежния елемент, който свързва шарнира към носача. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 31

Развийте крепежния елемент, който свързва шарнира към носача. Използвайте гаечен накрайник 24 мм. Използвайте тресчотен ключ.
Стъпкa 32

Подпрете шенкела. Използвайте хидравлична стойка или още един крик.
Стъпкa 33

Откачете шарнира от носача. Използвайте скоба за шарнири. Използвайте монтажен лост.
Стъпкa 34

Премахнете опората изпод шенкела.

Стъпкa 35

Освободете шарнира от носача като дръпнете надолу носача с монтажния лост.

Стъпкa 36

След като освободите шарнира, преместете шенкела леко встрани и внимателно върнете носача в първоначалното му положение.

Стъпкa 37

Подпрете шенкела отново.

Стъпкa 38

Премахнете полуоската от шенкела.

Стъпкa 39

Завържете полуоската към каросерията с тел.

Бъдете внимателни!
Уверете се, че полуоската не виси.
Стъпкa 40

Развийте долния крепежен елемент на макферсона. Използвайте гаечен накрайник 15 мм. Използвайте тресчотен ключ.
Стъпкa 41

Премахнете крепежния болт.
Стъпкa 42

Откачете шенкела от макферсона. Използвайте гумен чук. Използвайте хидравлична стойка или още един крик.

Смяна на: макферсон – Ford Transit Mk7 ван. Съвет:
Уверете се, че шенкела не виси свободно на спирачния маркуч или електрическия кабел.
Стъпкa 43

Развийте крепежните елементи на тампона на макферсона.

Бъдете внимателни!
За да предотвратите нараняване, дръжте макферсона, когато развивате крепежните елементи.
Стъпкa 44

Премахнете сглобения макферсон.
Стъпкa 45

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 46

Почистете крепежния елемент на биалетката. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 47

Почистете шпонките на карето на полуоската. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 48

В зависимост от това коя част сменяте, можете да е нужно да разглобите макферсона. Но ако използвате само нови компоненти, тогава няма нужда от разглобяване на стария макферсон. В този случай, стационарен компресор за пружини ще е нужен единствено за сглобяване на новия макферсон, ако частите му са закупено поотделно.

Стъпкa 49

Сложете сглобения макферсон на стационарния компресор за пружини.

Смяна на: макферсон – Ford Transit Mk7 ван. Експертите на AUTODOC препоръчват:
Когато използвате стационарен компресор за пружини, пружините трябва да бъдат надеждно захванати и да се компресира пружината от двете страни.Уверете се, че пружината е в правилно положение.Уверете се, че витките на пружината плътно прилягат в челюстите на компресора.
Стъпкa 50

Компресирайте пружината.
Стъпкa 51

Почистете горната част на буталния прът на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 52

Развийте гайката на буталния прът на макферсона. Използвайте 18 мм вложка за амортисьори. Използвайте H6 удължител за шестограм. Използвайте тресчотен ключ.
Стъпкa 53

Премахнете горния тампон на макферсона.
Стъпкa 54

Освободете пружината.
Стъпкa 55

Премахнете опорния лагер на тампона и отбойника.
Стъпкa 56

Премахнете пружината.
Стъпкa 57

Премахнете маншона.

Стъпкa 58

Премахнете стария макферсон от стационарния компресор за пружини.

Смяна на: макферсон – Ford Transit Mk7 ван. Съвет от AUTODOC:
Преди да монтирате новия макферсон, трябва на ръка да го напомпите 3 – 5 пъти.
Стъпкa 59

Сложете новия макферсон на стационарния компресор за пружини.
Стъпкa 60

Монтирайте пружина на макферсона.
Стъпкa 61

Монтирайте маншон, отбойник и опорен лагер.
Стъпкa 62

Компресирайте пружината.
Стъпкa 63

Монтирайте горен тампон на макферсона.
Стъпкa 64

Монтирайте и затегнете гайката на буталния прът на макферсона. Използвайте 18 мм вложка за амортисьори. Използвайте H6 удължител за шестограм. Използвайте динамометричен ключ. Сила на затягане: 70 Nm.
Стъпкa 65

Освободете пружината.
Стъпкa 66

Премахнете сглобения макферсон от компресора за пружини.
Стъпкa 67

Монтирайте сглобения макферсон в пространството под калника.
Стъпкa 68

Завийте крепежните елементи на тампоните на макферсона. Не ги затягайте.

Бъдете внимателни!
За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните гайки.
Стъпкa 69

Фиксирайте макферсона на шенкела. Използвайте хидравлична стойка или още един крик.
Стъпкa 70

Сложете и завийте крепежния болт.
Стъпкa 71

Монтирайте полуоската.

Внимание!
Използвайте нов комплект гайка на главината при сглобяването: шайба, гайка, коронна накладка и шпонка.
Стъпкa 72

Монтирайте шайбата на главината.
Стъпкa 73

Завийте гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте тресчотен ключ.
Стъпкa 74

Почистете монтажното място на шарнира. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 75

Закрепете шарнира към носача и завийте крепежната гайка. Използвайте монтажен лост.
Стъпкa 76

Монтирайте биалетката и завийте крепежната гайка.
Стъпкa 77

Монтирайте скобата на кабела на ABS сензора и завийте крепежната гайка.
Стъпкa 78

Затегнете крепежния елемент, който свързва биалетката към макферсона. Използвайте накрайник 19 мм. Използвайте динамометричен ключ. Сила на затягане: 55 N·m.
Стъпкa 79

Затегнете крепежния елемент на скобата на кабела на ABS сензора. Използвайте гаечен накрайник 18 мм. Използвайте динамометричен ключ. Сила на затягане: 45 N·m.
Стъпкa 80

Подпрете с крик шенкела.

Стъпкa 81

Затегнете долния крепежен елемент на макферсона. Използвайте гаечен накрайник 18 мм. Използвайте динамометричен ключ. Сила на затягане: 100 N·m + 180°.

Важно!
Обезателно използвайте нови крепежни елементи.
Стъпкa 82

Премахнете опората изпод шенкела.

Смяна на: макферсон – Ford Transit Mk7 ван. Съвет:
Смъкнете хидравличната стойка или крика плавно, без резки движения, за да избегнете повреждане на устройствата и механизмите на автомобила.
Стъпкa 83

Затегнете крепежния елемент, който свързва носача към шарнира. Използвайте гаечен накрайник 24 мм. Използвайте динамометричен ключ. Сила на затягане: 150 N·m.
Стъпкa 84

Почистете монтажното място на джантата. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 85

Обработете повърхността на главината, която влиза в контакт с джантата. Използвайте керамична грес.
Стъпкa 86

Монтирайте колелото.

Бъдете внимателни!
За да избегнете нараняване, придържайте колелото при завиване на крепежните гайки.
Стъпкa 87

Завийте гайките на колелото. Използвайте 21 мм ударна вложка за джанти. Използвайте тресчотен ключ.
Стъпкa 88

Смъкнете колата и затегнете гайките на джантата в кръстосана последователност. Използвайте 21 мм ударна вложка за джанти. Използвайте динамометричен ключ. Сила на затягане: 200 N·m.
Стъпкa 89

Затегнете гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте динамометричен ключ. Сила на затягане: 320 N·m.
Стъпкa 90

Монтирайте коронната накладка на гайката на главината.
Стъпкa 91

Монтирайте шпонката. Използвайте монтажен лост.
Стъпкa 92

Монтирайте капачката на главната.

Стъпкa 93

Премахнете крика, подпорните стойки и клиновете.

Стъпкa 94

Затегнете крепежните елементи на макферсона. Използвайте гаечен накрайник 13 мм. Използвайте динамометричен ключ. Сила на затягане: 30 N·m.
Стъпкa 95

Сложете обратно изолацията, която покрива крепежните елементи на тампона на макферсона.
Стъпкa 96

Монтирайте жабката като натиснете надолу фиксаторите ѝ.
Стъпкa 97

Затворете жабката.
Стъпкa 98

Затворете вратата на колата.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Търсите нови гуми?

Разберете какъв размер гуми и джанти са съвместими с FORD Transit Mk6 Ван (V347, V348).

Разгледайте гумите

Как се сменят задните амортисьори на Ford Transit Mk7 ван – Ръководство за смяна

Безплатно сваляне
1.66 MB
Как се сменя предна пружина на окачването на Ford Transit Mk7 ван — ръководство за смяна

Безплатно сваляне
4.54 MB
Как се сменя тампон на предния макферсон на Ford Transit Mk7 ван — ръководство за смяна

Безплатно сваляне
4.44 MB
Как се сменя преден колесен лагер на Ford Transit Mk7 ван – Ръководство за смяна

Безплатно сваляне
3.24 MB
Как се сменя пистов ремък на Ford Transit Mk7 ван – Ръководство за смяна

Безплатно сваляне
931.84 KB
Как се сменят предните биалетки на Ford Transit Mk7 ван — ръководство за смяна

Безплатно сваляне
1.52 MB

Как се сменят задните амортисьори на Ford Transit Mk7 ван – Ръководство за смяна

Безплатно сваляне
1.66 MB
Как се сменя предна пружина на окачването на Ford Transit Mk7 ван — ръководство за смяна

Безплатно сваляне
4.54 MB
Как се сменя тампон на предния макферсон на Ford Transit Mk7 ван — ръководство за смяна

Безплатно сваляне
4.44 MB
Как се сменят задните амортисьори на FORD TRANSIT MK-7 автобус – Ръководство за смяна

Безплатно сваляне
1.54 MB
Как се сменя преден макферсон на FORD Transit Mk6 Микробус (V347, V348) — ръководство за смяна

Безплатно сваляне
4.62 MB
Как се сменя преден макферсон на FORD Transit Mk6 Бордова платформа/Шаси (V347, V348) — ръководство за смяна

Безплатно сваляне
4.63 MB

Твоят профил е твой личен асистент.

Може да следи разходите за колата, да води бордови журнал и график за смяна на части, да запазва бележки и документи.

Инсталирай си приложението AUTODOC CLUB!

Твой личен мениджър за разходи за автомобила, съвети за обслужване, напомняния за предстоящи уговорки и интервали на обслужване, инструкции за самостоятелен ремонт - всичко това на телефона ти.

Сканирай

За да свалиш приложението:

- сканирай QR кода
- сваляне от App Store
- сваляне от Google Play

Какво да направите, ако ремъкът скърца | Съвети от AUTODOC

12K гледания

Публикувано на: 04/03/2021
Как се премахват драскотини от кола | Съвети от AUTODOC

32K гледания

Публикувано на: 12/05/2022
Самостоятелна реставрация на крик | Съвети от AUTODOC

2K гледания

Публикувано на: 22/09/2022
Неща, които никога не трябва да правите с ръчната трансмисия | Съвети от AUTODOC

47K гледания

Публикувано на: 20/10/2020
