Важно!

Тази процедура на смяна може да се използва за:
AUDI A4 Седан (8EC, B7) 2.0 TFSI quattro, AUDI A4 Седан (8EC, B7) 3.2 FSI, AUDI A4 Седан (8EC, B7) 3.2 FSI quattro, AUDI A4 Седан (8EC, B7) 2.0 TDI, AUDI A4 Седан (8EC, B7) 2.0 TDI 16V, AUDI A4 Седан (8EC, B7) 3.0 TDI quattro, AUDI A4 Седан (8EC, B7) 1.8 T, AUDI A4 Седан (8EC, B7) 1.8 T quattro, AUDI A4 Седан (8EC, B7) 2.0, AUDI A4 Седан (8EC, B7) 1.6, AUDI A4 Седан (8EC, B7) 1.9 TDI, AUDI A4 Седан (8EC, B7) 2.5 TDI, AUDI A4 Седан (8EC, B7) 2.0 TFSI, AUDI A4 Седан (8EC, B7) 2.0 TFSI quattro, AUDI A4 Седан (8EC, B7) 3.0, AUDI A4 Седан (8EC, B7) 2.0 TDI quattro, AUDI A4 Седан (8EC, B7) 2.0 TDI, AUDI A4 Седан (8EC, B7) 2.0 TDI quattro, AUDI A4 Седан (8EC, B7) 2.7 TDI, AUDI A4 Седан (8EC, B7) 3.0 TDI quattro, AUDI A4 Седан (8EC, B7) 2.0 TDI, AUDI A4 Седан (8EC, B7) 2.0 TFSI, AUDI A4 Седан (8EC, B7) 3.0 quattro, AUDI A4 Седан (8EC, B7) 2.0 TDI, AUDI A4 Седан (8EC, B7) 2.0 TDI, AUDI A4 Седан (8EC, B7) 2.0 TDI quattro, AUDI A4 Седан (8EC, B7) 2.0 TDI, AUDI A4 Седан (8EC, B7) 2.7 TDI, AUDI A4 Седан (8EC, B7) 2.0 TFSI, AUDI A4 Седан (8EC, B7) 3.2 FSI, AUDI A4 Седан (8EC, B7) 1.8 T … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

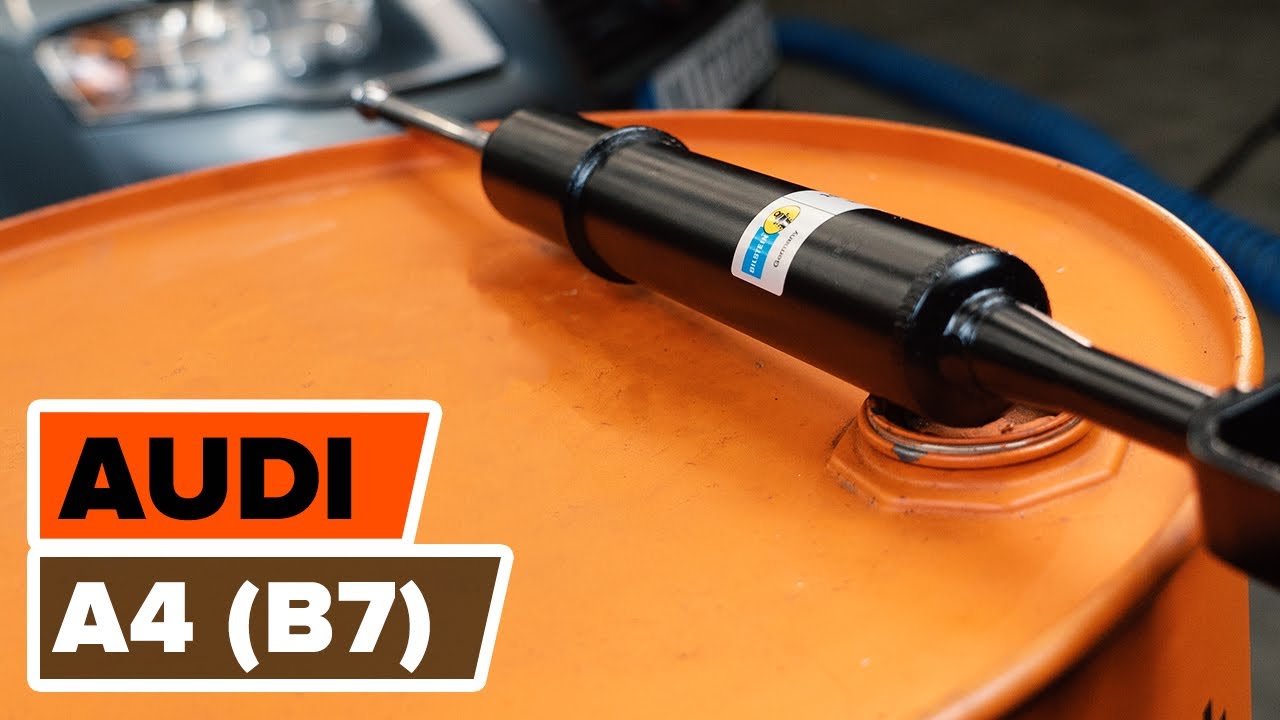

Как да сменим преден макферсон на AUDI A4 (B7) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден макферсон на Audi A4 B7 – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за A4 Седан (8EC, B7) и други модели AUDI

амортисьор

макферсън

        амортисьор за AUDI A4 Седан (8EC, B7) 2.0 TFSI quattro бензин (200 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 3.2 FSI бензин (255 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 3.2 FSI quattro бензин (255 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 2.0 TDI дизел (136 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 2.0 TDI 16V дизел (140 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 3.0 TDI quattro дизел (204 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 1.8 T бензин (163 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 1.8 T quattro бензин (163 K.C.)

        амортисьор за AUDI A4 Седан (8EC, B7) 2.0 бензин (130 K.C.)

Смяна на: амортисьор – Audi A4 B7. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №13

                        Комбиниран гаечен ключ №16

                        Комбиниран гаечен ключ №18

                        Гаечен накрайник № 13

                        Гаечен накрайник № 15

                        Гаечен накрайник № 16

                        Гаечен накрайник № 18

                        Гаечен накрайник № 19

                        HEX накрайник №H5

                        HEX накрайник №H6

                        Дълга ударна вложка №17

                        Тресчотка

                        Чук

                        Избивач

                        Плоско длето

                        Плоска Отвертка

                        Лост тип кози крак

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьор – Audi A4 B7. AUTODOC препоръчва:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: амортисьор – Audi A4 B7. Препоръчителна последователност от стъпки:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Повдигнете пластмасовата решетка под чистачките.
Стъпкa 4

Премахнете тапата на тампона на макферсона. Използвайте права отвертка.
Стъпкa 5

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 6

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 7

Застопорете колелата с клинове.
Стъпкa 8

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 9

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 10

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Audi A4 B7
Стъпкa 11

Отстранете колелото.
Стъпкa 12

Почистeте всичките съединения на лоста. Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Почистете крепежните елементи на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Развийте закрепването на горните носачи. Използвайте комбиниран гаечен ключ № 16.
Стъпкa 14

Премахнете крепежния болт.
Стъпкa 15

Разхлабете крепежния болт на кормилния накрайник. Използвайте комбиниран гаечен ключ № 13.
Стъпкa 16

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №15. Изполвайте тресчотен ключ.
Стъпкa 17

Премахнете крепежния болт. Използвайте клин. Използвайте чук.
Стъпкa 18

Отделете кормилния накрайник от шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 19

Премахнете носачите. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 20

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 21

Развийте крепежните елементи свързващи макферсона с носача на окачването. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 22

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.

Смяна на: амортисьор – Audi A4 B7. AUTODOC препоръчва:
За да избегнете наранявания, дръжте опората на амортисьора, когато развивате крепежните болтове.
Стъпкa 23

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 24

Развийте задния крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18 (2 броя).
Стъпкa 25

Развийте закрепването в предната част на носача. Използвайте комбиниран гаечен ключ № 18 (2 броя).

Стъпкa 26

Понижете хидравличният крик с 10-15 см.

Смяна на: амортисьор – Audi A4 B7. Съвет:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 27

Премахнете крепежния болт.
Стъпкa 28

Демонтирайте МакФерсона.
Стъпкa 29

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: амортисьор – Audi A4 B7. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 30

Обработете пръта на макферсона. Използвайте спрей WD-40.
Стъпкa 31

Свийте пружината.
Стъпкa 32

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №18. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 33

Демонтирайте горната опора на МакФерсона. Използвайте лост тип кози крак.
Стъпкa 34

Освободете спиралната пружина.
Стъпкa 35

Демонтирайте пружината.
Стъпкa 36

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: амортисьор – Audi A4 B7. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 37

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

Смяна на: амортисьор – Audi A4 B7. Съвет:
Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 38

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 39

Поставете пружината на амортисьора.
Стъпкa 40

Свийте пружината.
Стъпкa 41

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 42

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 43

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №19. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.

Смяна на: амортисьор – Audi A4 B7. AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 44

Отпуснете пружината.

Стъпкa 45

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 46

Премахнете сглобеният макферсон.
Стъпкa 47

Обработете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 48

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 49

Завийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. Audi A4 B7.
Стъпкa 50

Монтирайте крепежния елемент свързващ макферсона към носача на окачването.
Стъпкa 51

Завийте крепежния елемент свързващ макферсона към носача. Използвайте комбиниран гаечен ключ № 18 (2 броя).

Стъпкa 52

Почистете монтажните места и резбата на лоста на окачването. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 53

Повдигнете хидравличния трансмисионен крик с 10-15 см.

Стъпкa 54

Монтирайте носачите.
Стъпкa 55

Монтирайте крепежния болт.
Стъпкa 56

Премахнете опората под шенкела.

AUTODOC препоръчва:
Audi A4 B7 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 57

Почистете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 58

Съединете кормилния накрайник към шенкела.
Стъпкa 59

Монтирайте крепежния болт.

Стъпкa 60

Завийте крепежния болт на кормилния накрайник. Използвайте комбиниран гаечен ключ № 13.
Стъпкa 61

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №15. Изполвайте тресчотен ключ.
Стъпкa 62

Затегнете крепежния болт на кормилния накрайник. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 7 Nm.
Стъпкa 63

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №15. Използвайте динамометричен ключ. Затегнете я с усилие от 45 Nm.
Стъпкa 64

Стегнете закрепването на горните носачи. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 65

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 66

Затегнете крепежните елементи свързващи макферсона с носача на окачването. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.
Стъпкa 67

Затегнете предният крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.+180°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 68

Затегнете задната крепежна връзка на лоста към подрамката на каросерията. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.+180°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 69

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: амортисьор – Audi A4 B7. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 70

Обработете крепежните елементи на макферсона. Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 71

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 72

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 73

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: амортисьор – Audi A4 B7. Съвет:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 74

Монтирайте колелото.

AUTODOC препоръчва:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 75

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 76

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 77

Премахнете криковете и клиновете.
Стъпкa 78

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 79

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 80

Сложете тапата на тампона на макферсона.
Стъпкa 81

Монтирайте и прикрепете пластмасовата решетка под чистачките.
Стъпкa 82

Премахнете покривалото на калника.
Стъпкa 83

Затворете капака на двигателя.
