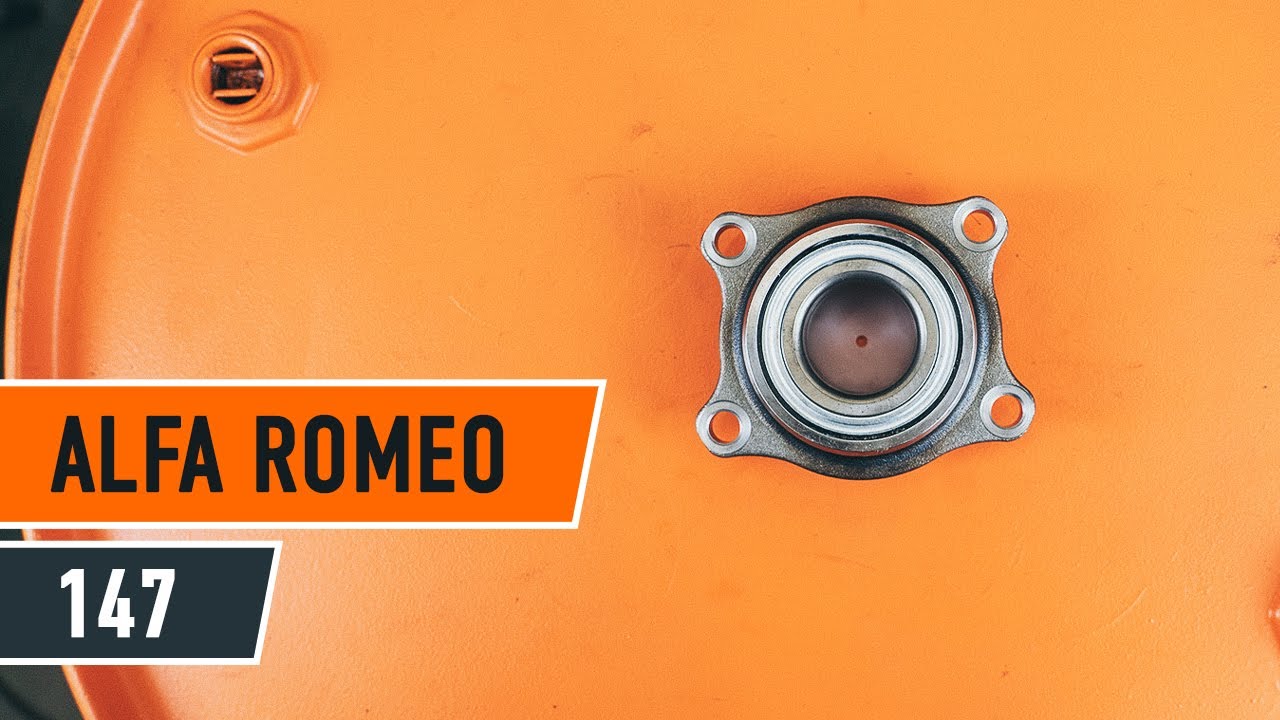

Как се сменя преден лагер главина на Alfa Romeo 147 937 – Ръководство за смяна

сваляния: 2

Прегледи: 23

Важно!

Тази процедура на смяна може да се използва за:
ALFA ROMEO 147 (937) 2.0 16V T.SPARK (937.AXA1, 937.AXC1, 937.BXC1), ALFA ROMEO 147 (937) 1.6 16V T.SPARK (937.AXA1A, 937.AXB1A, 937.BXB1A), ALFA ROMEO 147 (937) 1.6 16V T.SPARK ECO (937.AXA1A, 937.BXA1A), ALFA ROMEO 147 (937) 1.9 JTD 16V (937.AXG1B, 937.BXG1B), ALFA ROMEO 147 (937) 1.9 JTD (937.AXF1A, 937.BXF1A), ALFA ROMEO 147 (937) 1.9 JTDM 8V (937.AXD1A, 937.AXU1A, 937.BXU1A), ALFA ROMEO 147 (937) 1.9 JTDM 16V (937.AXN1B, 937.BXN1B), ALFA ROMEO 147 (937) 1.9 JTD 16V (937.AXG1B, 937.BXG1B), ALFA ROMEO 147 (937) 1.9 JTD 16V (937.AXM1B, 937.AXS1B), ALFA ROMEO 147 (937) 1.9 JTDM 16V (937.AXN1B, 937.AXZ1B), ALFA ROMEO 147 (937) 1.9 JTD (937.AXD1A, 937.BXD1A, 937.AXV1A, 937.BXB1A,..., ALFA ROMEO 147 (937) 2.0 (937.AXC, 937.BXC), ALFA ROMEO 147 (937) 1.9 JTD (937AXD1A, 937BXD1A), ALFA ROMEO 147 (937) 1.6 LPG (937BXB1A), ALFA ROMEO 147 (937) 1.6 LPG (937AXA1A) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим преден лагер на главината на ALFA ROMEO 147 (937) [AUTODOC УРОК]

Как се сменя преден лагер главина на Alfa Romeo 147 937 – Ръководство за смяна

Всичките части, които трябва да смениш – Колесен лагер за 147 (937) и други модели ALFA ROMEO

Алтернативни продукти

комплект колесен лагер

Смяна на: лагер главина – Alfa Romeo 147 937. Инструментите, които ще ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Динамометричен ключ

                      Комбиниран гаечен ключ №19

                      Гаечен накрайник № 10

                      Гаечен накрайник № 12

                      Гаечен накрайник № 17

                      Гаечен накрайник № 19

                      Гаечен накрайник № 24

                      Гаечен накрайник № 38

                      HEX накрайник №H7

                      HEX накрайник №H8

                      Дълга ударна вложка №17

                      Тресчотка

                      Комплект дорници за втулки и лагери

                      Скоба за сепаратор за лагери

                      Скоба за демонтиране на шарнири

                      Плоска отвертка

                      Кръстата отвертка

                      Плоско длето

                      Върток

                      Чук

                      Менгеме

                      Лост тип кози крак

                      Трансмисионен крик

                      Клин за застопоряване на автомобил

Купи инструменти

AUTODOC препоръчва:

Не използвайте повторно лагерния възел на Вашия автомобил Alfa Romeo 147 937.
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Моля, имайте предвид: всичката работа по колата – Alfa Romeo 147 937 – трябва да се извърши с изключен двигател.

Извършете смяната в следната последователност:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.

Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Alfa Romeo 147 937
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Почистете крепежния елемент на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 8

Разкачете крепежния елемент на задвижващия вал. Използвайте плоско длето за метал. Използвайте чук.

Стъпкa 9

Разхлабете крепежните елементи на задвижващия вал. Използвайте тръбен ключ №38. Използвайте върток.
Стъпкa 10

Премахнете крепящата гайка.

Стъпкa 11

Премахнете маншоните на направляващите щифтове на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 12

Развийте крепежните елементи на спирачния апарат. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 13

Откачете фиксиращата пружина на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 14

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 15

Демонтирайте супорта.

Смяна на: лагер главина – Alfa Romeo 147 937. Експертите на AUTODOC препоръчват:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 16

Демонтирайте спирачните накладки.

Стъпкa 17

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 18

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 19

Демонтирайте планката на спирачния апарат.
Стъпкa 20

Почистете крепежния елемент на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 21

Развийте фиксиращите болтове на спирачния диск. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.

Стъпкa 22

Демонтирайте спирачния диск.
Стъпкa 23

Развийте и премахнете крепежните елементи на подкалника. Използвайте кръстата отвертка.
Стъпкa 24

Премахнете подкалника.
Стъпкa 25

Откачете конектора на ABS сензора.
Стъпкa 26

Снемете пластмасовата решетка под чистачките.
Стъпкa 27

Разсъединете кабела на датчика на ABS. Използвайте права отвертка.
Стъпкa 28

Почистете крепежния болт, който свързва вилката на амортисьора с долния носач. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 29

Развийте крепежния болт, който свързва вилката на амортисьора с долния носач. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 30

Премахнете крепежния болт.
Стъпкa 31

Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 32

Развийте крепежните елементи на шарнира към шенкела. Използвайте тръбен ключ №24. Изполвайте тресчотен ключ.
Стъпкa 33

Отсъединете шарнира от шенкела. Използвайте скоба за шарнири. Използвайте чук.
Стъпкa 34

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 35

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 36

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 37

Почистете крепежните елементи на носача. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 38

Развийте крепежния елемент, който свързва носача към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 39

Откачете носача. Използвайте скоба за шарнири.
Стъпкa 40

Демонтирайте шенкела, заедно с главината.

Смяна на: лагер главина – Alfa Romeo 147 937. Професионалистите препоръчват:
Уверете се, че задвижващия вал не е в увиснало състояние (когато колата е повдигната с крик).
Стъпкa 41

Сложете шенкела сглобен с главината на колелото в менгеме.

Стъпкa 42

Почистете крепежните елементи на предпазителя на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 43

Развийте крепежния елемент на предпазителя на спирачния диск. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 44

Премахнете предпазителя на спирачния диск.
Стъпкa 45

Почистете монтажното място на главината на колелото. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 46

Освободете менгемето и премахнете шенкела заедно с главината на колелото.

Стъпкa 47

Демонтирайте главината от шенкела. Използвайте комплект дорници за втулки и лагери.
Стъпкa 48

Поставете шенкела в менгеме.
Стъпкa 49

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 50

Развийте крепежния елемент, който свързва лагера на главината към шенкела. Използвайте HEX №H8. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 51

Разхлабете менгемето и премахнете шенкела.

Стъпкa 52

Демонтирайте чрез пресоване лагера на главината. Използвайте комплект дорници за втулки и лагери.
Стъпкa 53

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 54

Издърпайте вътрешния пръстен от главината на колелото. Използвайте комплект дорници за втулки и лагери. Използвайте скоба за сепаратор за лагери.
Стъпкa 55

Обработете лагера на главината. Използвайте медна грес.
Стъпкa 56

Набийте новия лагер в шенкела. Използвайте комплект дорници за втулки и лагери.

Смяна на: лагер главина – Alfa Romeo 147 937. Съвет от експертите на AUTODOC:
Проверете дали лагера на главината на колелото е в правилно положение. Не позволявайте разместването му. Спрете да притискате повърхността на лагера незабавно след като бъде поставен на монтажното му място.
Стъпкa 57

Затегнете крепежните елементи на лагера на главината. Използвайте HEX №H8. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 58

Затегнете крепежния елемент на лагера на главината на колелото. Използвайте HEX №H8. Използвайте динамометричен ключ. Затегнете я с усилие от 76 Nm.
Стъпкa 59

Обработете крепежните елементи на главината. Използвайте спрей WD-40.
Стъпкa 60

Монтирайте главината на шенкела. Използвайте комплект дорници за втулки и лагери.

Смяна на: лагер главина – Alfa Romeo 147 937. AUTODOC препоръчва:
Уверете се, че главината е разположена правилно. Избягвайте всякакви отклонения.
Стъпкa 61

Монтирайте предпазителя на спирачния диск.
Стъпкa 62

Завийте предпазителя на спирачния диск. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 63

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 64

Почистете шпонките на карето на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 65

Монтирайте шенкела с поставената главина.
Стъпкa 66

Закрепете носача.
Стъпкa 67

Завийте крепежния елемент, който свързва носача към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 68

Съединете шарнира към шенкела.

Стъпкa 69

Завийте крепежния елемент свързващ шарнира с шенкела. Използвайте тръбен ключ №24. Изполвайте тресчотен ключ.
Стъпкa 70

Монтирайте крепежната гайка.
Стъпкa 71

Завийте гайката на полуоската.

Стъпкa 72

Обработете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 73

Съединете кормилния накрайник към шенкела.
Стъпкa 74

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 75

Монтирайте крепежния болт.
Стъпкa 76

Завийте крепежния елемент свързващ вилката на амортисьора към долния носач. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 77

Съединете кабела на датичка на ABS.
Стъпкa 78

Закрепете конектора на ABS сензора.
Стъпкa 79

Монтирайте уплътнението на пластмасовата решетка под чистачките.
Стъпкa 80

Монтирайте подкалника на монтажното му място.
Стъпкa 81

Сложете и затегнете крепежните елементи на подкалника. Използвайте кръстата отвертка.
Стъпкa 82

Затегнете крепежния елемент, който свързва носача към шенкела. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 83

Затегнете крепежния елемент свързващ шарнира към носача. Използвайте тръбен ключ №24. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.
Стъпкa 84

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.
Стъпкa 85

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 86

Затегнете крепежния болт, който свързва вилката на амортисьора към долния носач. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 87

Премахнете опората под шенкела.

AUTODOC препоръчва:
Alfa Romeo 147 937 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 88

Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 89

Монтирайте спирачния диск.
Стъпкa 90

Затегнете фиксиращите болтове на спирачния диск. Използвайте тръбен ключ №12. Използвайте динамометричен ключ. Затегнете я с усилие от 11 Nm.
Стъпкa 91

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 92

Монтирайте планката на спирачния апарат.
Стъпкa 93

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 115 Nm.
Стъпкa 94

Монтирайте спирачните накладки.

Стъпкa 95

Поставете спирачния апарат и го захванете. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.
Стъпкa 96

Монтирайте маншона на направляващите щифтове на спирачния апарат.
Стъпкa 97

Поставете стопорната пружина на спирачния супорт. Използвайте лост тип кози крак.
Стъпкa 98

Затегнете гайката на задвижващия вал. Използвайте тръбен ключ №38. Използвайте динамометричен ключ. Затегнете я с усилие от 177 Nm.
Стъпкa 99

Завинтете крепежния елемент на задвижващия вал. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 100

Третирайте всичките съединения на лоста. Обработете крепежните елементи на шенкела. Използвайте медна грес.
Стъпкa 101

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 102

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 103

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: лагер главина – Alfa Romeo 147 937. Съвет:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 104

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Alfa Romeo 147 937
Стъпкa 105

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 106

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 108 Nm.
Стъпкa 107

Премахнете криковете и клиновете.

Смяна на: лагер главина – Alfa Romeo 147 937. Професионалистите препоръчват:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.
Стъпкa 108

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Нуждаете се от нови гуми?

Разберете кои размери гуми и джанти са съвместими с ALFA ROMEO 147 (937)

Размери на гуми и джанти за Alfa Romeo 147 937

Как се сменя преден долен носач на Alfa Romeo 147 937 – Ръководство за смяна

Безплатно сваляне
3.11 MB
Как се сменя предна биалетка на Alfa Romeo 147 937 – Ръководство за смяна

Безплатно сваляне
1.52 MB
Как се сменя заден долен носач на Alfa Romeo 147 937 – Ръководство за смяна

Безплатно сваляне
1.65 MB
Как се сменя задна биалетка на Alfa Romeo 147 937 – Ръководство за смяна

Безплатно сваляне
1.45 MB
Как се сменя заден тампон макферсон на Alfa Romeo 147 937 – Ръководство за смяна

Безплатно сваляне
4.16 MB
Как се сменя преден тампон макферсон на Alfa Romeo 147 937 – Ръководство за смяна

Безплатно сваляне
3.58 MB

Как да сменим лагер главина

Универсално

Безплатно сваляне
2.41 MB
Как се сменя преден лагер главина на Alfa Romeo 159 Sportwagon – Ръководство за смяна

Безплатно сваляне
3.72 MB
Как се сменя заден лагер главина на Alfa Romeo 159 Sportwagon – Ръководство за смяна

Безплатно сваляне
2.49 MB
Как се сменя преден лагер главина на ALFA ROMEO 159 Седан (939) – Ръководство за смяна

Безплатно сваляне
3.65 MB
Как се сменя преден лагер главина на ALFA ROMEO Brera (939_) – Ръководство за смяна

Безплатно сваляне
3.64 MB
Как се сменя преден лагер главина на ALFA ROMEO SPIDER (939) – Ръководство за смяна

Безплатно сваляне
3.64 MB

Отключете своя асистент за поддръжка на автомобила!

Следете разходите, управлявайте записи, планирайте смяна на части и още.

Как се възстановява повредена резба | Съвети от AUTODOC

8K гледания

Публикувано на: 04/05/2023
Какво да проверите, когато купувате използвана кола | Съвети от AUTODOC

15K гледания

Публикувано на: 24/10/2020
Полиране на фарове | Съвети от AUTODOC

35K гледания

Публикувано на: 12/01/2021
Как да предотвратите запотяване на прозорците на колата | Съвети от AUTODOC

23K гледания

Публикувано на: 04/02/2021
