Важно!

Тази процедура на смяна може да се използва за:
MAZDA 3 седан (BK) 2.0 (BKEP), MAZDA 3 седан (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 седан (BK) 2.3, MAZDA 3 седан (BK) 2.0 MZR-CD (BK12), MAZDA 3 седан (BK) 2.0 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим преден долен носач на MAZDA 3 BK ИНСТРУКЦИЯ | AUTODOC

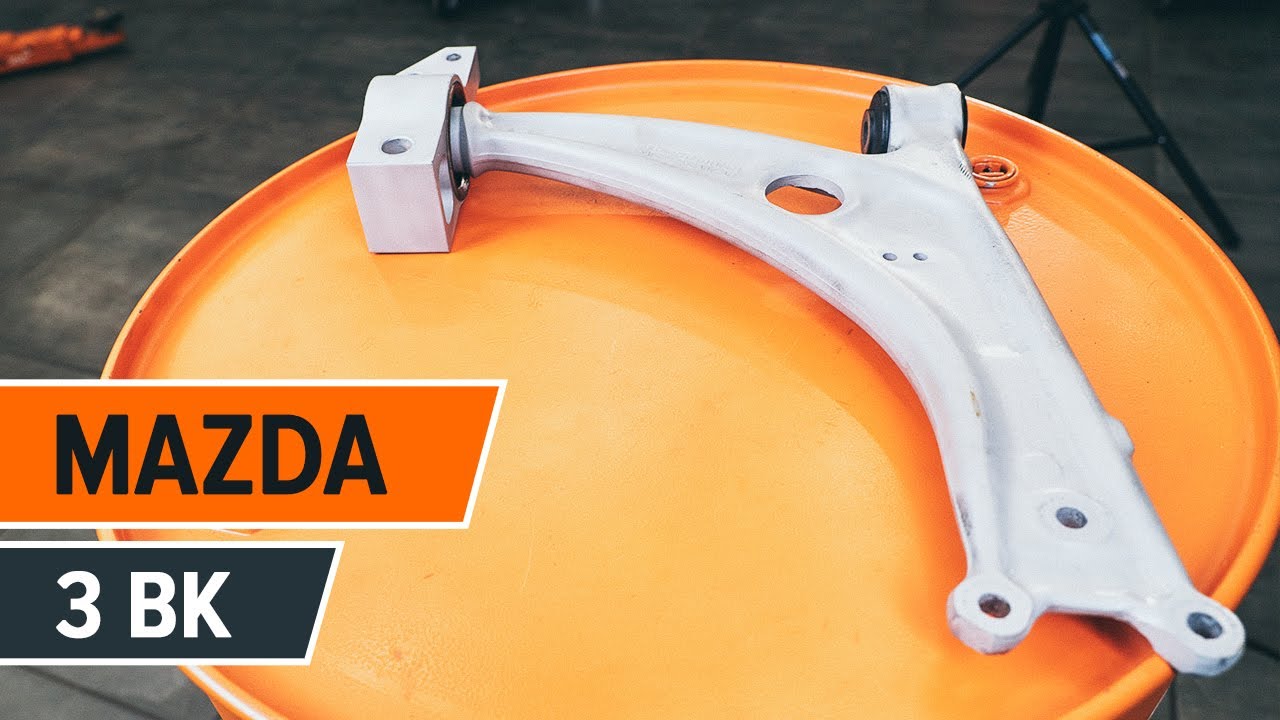

Как се сменя преден долен носач на Mazda 3 BK – Ръководство за смяна

Всичките части, които трябва да смениш – Носач На Кола за 3 седан (BK) и други модели MAZDA

носач, окачване на колелата

        носач, окачване на колелата за 3 Седан (BK) бензин (150 K.C.)

        носач, окачване на колелата за 3 Седан (BK) дизел (109 K.C.)

        носач, окачване на колелата за 3 Седан (BK) бензин (160 K.C.)

        носач, окачване на колелата за 3 Седан (BK) дизел (143 K.C.)

        носач, окачване на колелата за 3 Седан (BK) бензин (141 K.C.)

Смяна на: преден долен носач – Mazda 3 BK – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Гаечен накрайник № 12

                        Гаечен накрайник № 14

                        Гаечен накрайник № 17

                        Гаечен накрайник № 18

                        Комбиниран гаечен ключ № 16

                        Дълга ударна вложка №19

                        Тресчотка

                        Динамометричен ключ

                        Скоба за демонтиране на шарнири

                        Гумен чук

                        Лост тип кози крак

                        Чук

                        Избивач

                        Трансмисионен крик

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: преден долен носач – Mazda 3 BK. AUTODOC препоръчва:

Процедурата по смяна е еднаква за левите и десните долни контролни рамена.
Моля, имайте предвид: всичката работа по колата – Mazda 3 BK – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

Смяна на: преден долен носач – Mazda 3 BK. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 7

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 8

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 9

Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 10

Развийте крепежния елемент, който свързва шарнира към шенкела. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 11

Премахнете крепежния болт.
Стъпкa 12

Разсъединете долния носач от шенкела. Използвайте гумен чук. Използвайте лост тип кози крак.
Стъпкa 13

Почистете крепежните елементи, които свързват носача с подрамката. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 14

Развийте закрепването в предната част на носача. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете предният крепежен елемент на носача.

Стъпкa 16

Развийте задния крепежен елемент свързващ носача с подрамката. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 17

Премахнете задният крепежен елемент на носача.

Стъпкa 18

Снемете носача.
Стъпкa 19

Развийте крепежните елементи и махнете отбойника от долното контролно рамо на независимото окачване. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 20

Монтирайте и фиксирайте отбойника на новото контролно рамо. Използвайте тръбен ключ №12. Използвайте динамометричен ключ. Затегнете я с усилие от 19 Nm.
Стъпкa 21

Почистете монтажните места и резбата на лоста на окачването. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 22

Поставете новия носач.

AUTODOC препоръчва:
В процеса на сглобяване, използвайте само нови болтове и гайки.Не повреждайте маншона на шарнира.
Стъпкa 23

Монтирайте предният крепежен елемент на лоста.

Стъпкa 24

Монтирайте задния крепежен елемент на носача.

Стъпкa 25

Завийте закрепването в предната част на носача. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 26

Затегнете задния крепежен елемент на носача. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 86 Nm.
Стъпкa 27

Съединете шарнира към шенкела. Използвайте гумен чук.

Стъпкa 28

Монтирайте крепежния болт. Използвайте клин. Използвайте чук.

Стъпкa 29

Стегнете закрепването на шарнирния болт. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 55 Nm.
Стъпкa 30

Съединете кормилния накрайник към шенкела.

Стъпкa 31

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 32

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 33

Затегнете предният крепежен елемент свързващ носача с подрамката. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 130 Nm.
Стъпкa 34

Махнете опората поставена под носача.

AUTODOC препоръчва:
Смяна на: преден долен носач – Mazda 3 BK. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 35

Третирайте всичките съединения на лоста. Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.

Стъпкa 36

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 37

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: заден долен носач – Mazda 3 BK. След като приложите спрея, изчакайте няколко минути.
Стъпкa 38

Монтирайте колелото.

Смяна на: преден долен носач – Mazda 3 BK. Съвет:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 39

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 40

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 118 Nm.
Стъпкa 41

Премахнете криковете и клиновете.
