Важно!

Тази процедура на смяна може да се използва за:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 3.3, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 3.3 Dynamic 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.4 4x4, HYUNDAI SANTA FÉ II (CM) 3.3 AWD, HYUNDAI SANTA FÉ II (CM) 2.4 AWD, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 3.5, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 3.5, HYUNDAI SANTA FÉ II (CM) 2.0 4x4 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

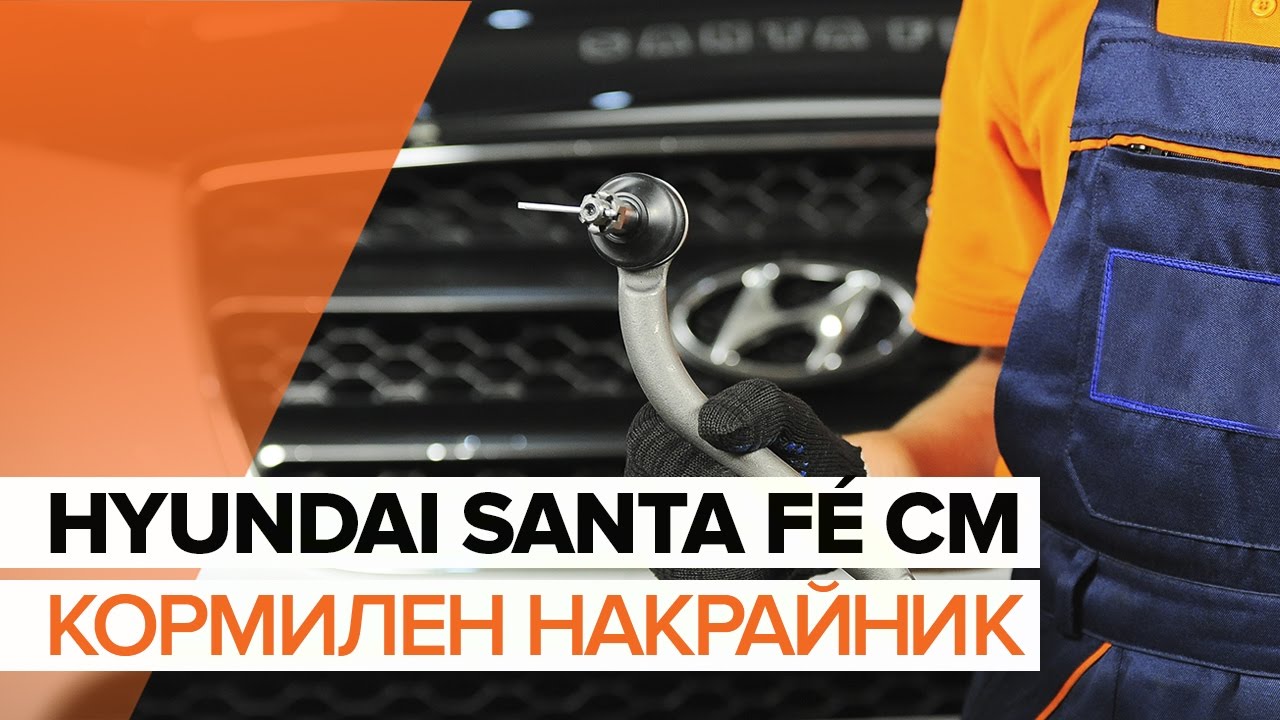

Как да сменим кормилен накрайник на HYUNDAI SANTA FÉ CM [ИНСТРУКЦИЯ]

Как се сменя кормилен накрайник на Hyundai Santa Fe CM – Ръководство за смяна

Всичките части, които трябва да смениш – Накрайник на напречна кормилна щанга за SANTA FÉ II (CM) и други модели HYUNDAI

Алтернативни продукти

накрайник на напречна кормилна щанга

Смяна на: кормилен накрайник – Hyundai Santa Fe CM. Инструментите, които ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Динамометричен ключ

                      Комбиниран гаечен ключ №19

                      Комбиниран гаечен ключ №24

                      Дълга ударна вложка №21

                      Тресчотка

                      Клещи резачки

                      Чук

                      Дебеломер

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: кормилен накрайник – Hyundai Santa Fe CM. Експертите на AUTODOC препоръчват:

Сменяйте кормилните накрайници по двойки.
Процедурата по смяна е идентична за левите и десните кормилни накрайници.
Моля, имайте предвид: всичката работа по колата – Hyundai Santa Fe CM – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Hyundai Santa Fe CM
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 7

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 8

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 9

Почистете контрагайката, която свързва кормилната щанга към кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 10

Разхлабете контрагайката на накрайника към кормилната щанга. Използвайте комбиниран гаечен ключ № 24.
Стъпкa 11

Отделете кормилния накрайник от шенкела. Използвайте чук.

Стъпкa 12

Развийте кормилния накрайник от щангата.
Стъпкa 13

Почистете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Завийте новия кормилен накрайник на кормилната щанга.

Смяна на: кормилен накрайник – Hyundai Santa Fe CM. Съвет от експертите на AUTODOC:
При монтажа на кормилния накрайник, запазете същата дължина на свободната резбова част или същия брой пълни обороти на детайла.
Стъпкa 15

Съединете кормилния накрайник към шенкела.

Стъпкa 16

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.
Стъпкa 17

Монтирайте фиксиращия шплинт. Използвайте клещи за рязане.
Стъпкa 18

Затегнете контрагайката на накрайника. Използвайте комбиниран гаечен ключ № 24. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 19

Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.
Стъпкa 20

Почистете монтажното място на джантата. Използвайте телена четка.

Стъпкa 21

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 22

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: кормилен накрайник – Hyundai Santa Fe CM. След като приложите спрея, изчакайте няколко минути.
Стъпкa 23

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Hyundai Santa Fe CM
Стъпкa 24

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 25

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #21. Използвайте динамометричен ключ. Затегнете я с усилие от 108 Nm.
Стъпкa 26

Премахнете криковете и клиновете.
