Важно!

Тази процедура на смяна може да се използва за:
VOLVO S40 II (544) 1.6 D, VOLVO V50 (545) 1.6 D, VOLVO C30 (533) 1.6 D

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

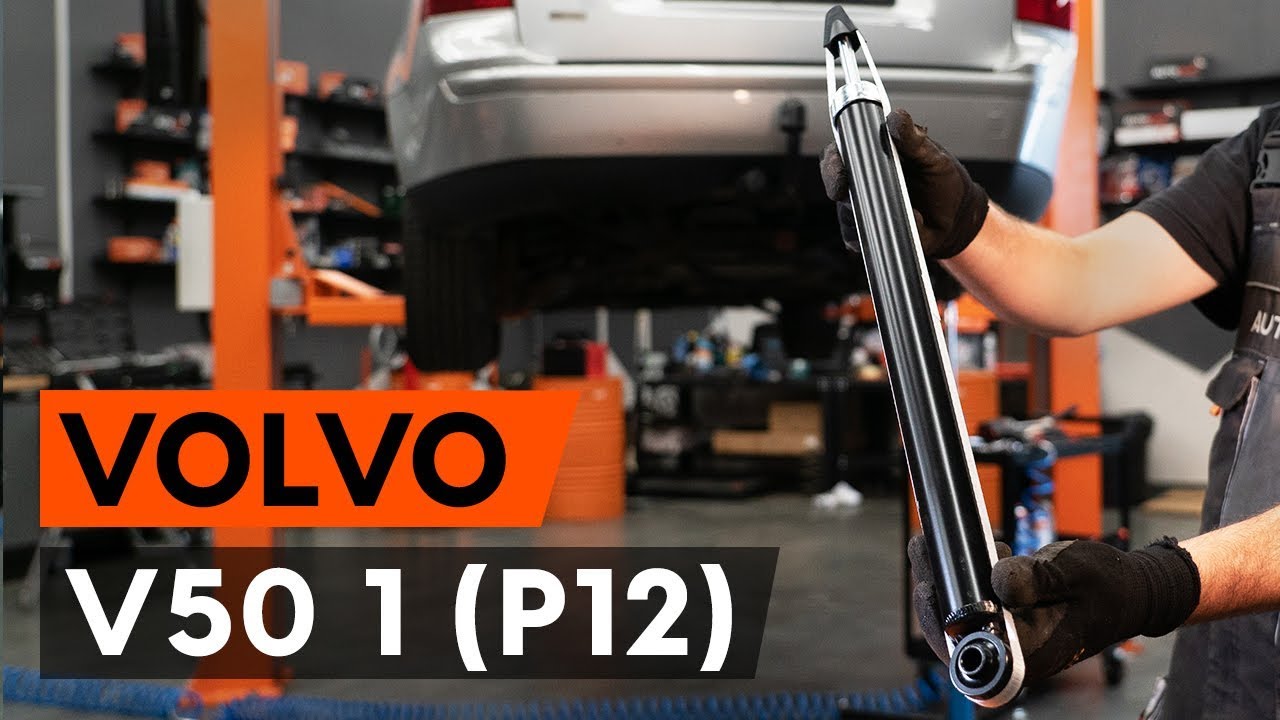

Как да сменим задни амортисьори на VOLVO V50 1 (P12) [ИНСТРУКЦИЯ AUTODOC]

Смяна на: амортисьори – Volvo V50 MW. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №13

                        Ударна вложка №10

                        Ударна вложка №15

                        Дълга ударна вложка №19

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Вложка за амортисьори №DD4

                        Менгеме

                        Трансмисионен крик

                        Клин за застопоряване на автомобил

Всичките части, които трябва да смениш – Амортисьор за V50 (545) и други модели VOLVO


    VOLVO S40 II (544) 1.6 D

    VOLVO V50 (545) 1.6 D

    VOLVO C30 (533) 1.6 D

Смяна на: амортисьори – Volvo V50 MW. Съвет от експертите на AUTODOC:

Двата амортисьора на задното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния амортисьор на задното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: амортисьори – Volvo V50 MW. Използвайте следната процедура:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата.Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

AUTODOC препоръчва:

Важно! Дръжте колелото, докато развивате крепежните болтове. Volvo V50 MW
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежните елементи на амортисьора.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 7

Подпрете носача.Използвайте хидравличен трансмисионен крик.
Стъпкa 8

Развийте закрепването на долната част на амортисьора.Използвайте тръбен ключ №15.Използвайте върток.
Стъпкa 9

Премахнете крепежния болт.
Стъпкa 10

Почистете крепежните елементи на амортисьора.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 11

Развийте закрепването на горната част на амортисьора.Използвайте тръбен ключ №10.Изполвайте тресчотен ключ.

Смяна на: амортисьори – Volvo V50 MW. AUTODOC препоръчва:

За да избегнете наранявания, дръжте опората на амортисьора, когато развивате крепежните болтове.
Стъпкa 12

Демонтирайте амортисьора.
Стъпкa 13

Захванете амортисьора с менгеме.
Стъпкa 14

Почистете крепежния елемент на пръта на амортисьора.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 15

Развийте закрепването на пръта на амортисьора.Използвайте комбиниран гаечен ключ №13.Използвайте вложка за амортисьори DD№4.Изполвайте тресчотен ключ.
Стъпкa 16

Демонтирайте опората, маншона и буфера на амортисьора.

Смяна на: амортисьори – Volvo V50 MW. Съвет:

Огледайте маншона и буфера на амортисьора. При необходимост ги заменете.Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 17

Монтирайте опората, маншона и буфера на новия амортисьор.
Стъпкa 18

Завийте закрепването в горната част на пръта на амортисьора.Използвайте комбиниран гаечен ключ № 13.Използвайте вложка за амортисьори DD№4.Използвайте динамометричен ключ.Затегнете я с усилие от 55 Nm.
Стъпкa 19

Освободете менгемето и извадете амортисьора.
Стъпкa 20

Почистете монтажните места на амортисьора.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 21

Поставете амортисьора в нишата на колелото и го закрепете.

AUTODOC препоръчва:

Важно! Дръжте амортисьора, докато завивате крепежните болтове. Volvo V50 MW
Стъпкa 22

Завийте горния крепежен елемент на амортисьора. Използвайте тръбен ключ №10.
Стъпкa 23

Стегнете горното закрепване на амортисьора.Използвайте тръбен ключ №10.Използвайте динамометричен ключ.Затегнете я с усилие от 50 Nm.
Стъпкa 24

Монтирайте крепежния болт.
Стъпкa 25

Завийте долния крепежен елемент на амортисьора. Използвайте тръбен ключ №15.
Стъпкa 26

Повдигнете хидравличния трансмисионен крик с 10-15 см.
Стъпкa 27

Стегнете закрепването на долната част на амортисьора.Използвайте тръбен ключ №15.Използвайте динамометричен ключ.Затегнете я с усилие от 70 Nm.
Стъпкa 28

Махнете опората поставена под носача.

Смяна на: амортисьори – Volvo V50 MW. Съвет от експертите на AUTODOC:

Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 29

Обработете крепежните елементи на амортисьора. Използвайте медна грес.
Стъпкa 30

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 31

Почистете повърхността на спирачния диск.Използвайте спрей за почистване на спирачни апарати.

Смяна на: амортисьори – Volvo V50 MW. Съвет от AUTODOC:

След като приложите спрея, изчакайте няколко минути.
Стъпкa 32

Монтирайте колелото.

AUTODOC препоръчва:

Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Volvo V50 MW
Стъпкa 33

Завийте болтовете на колелата.Използвайте ударна вложка за джанти #19.
Стъпкa 34

Свалете автомобила на земята и стегнете на кръст болтовете на колелата.Използвайте динамометричен ключ.Затегнете я с усилие от 120 Nm.
Стъпкa 35

Премахнете криковете и клиновете.
