Препоръчителен интервал за смяна на част от категория спирачен диск : 50000 км

Важно!

Тази процедура на смяна може да се използва за:
VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

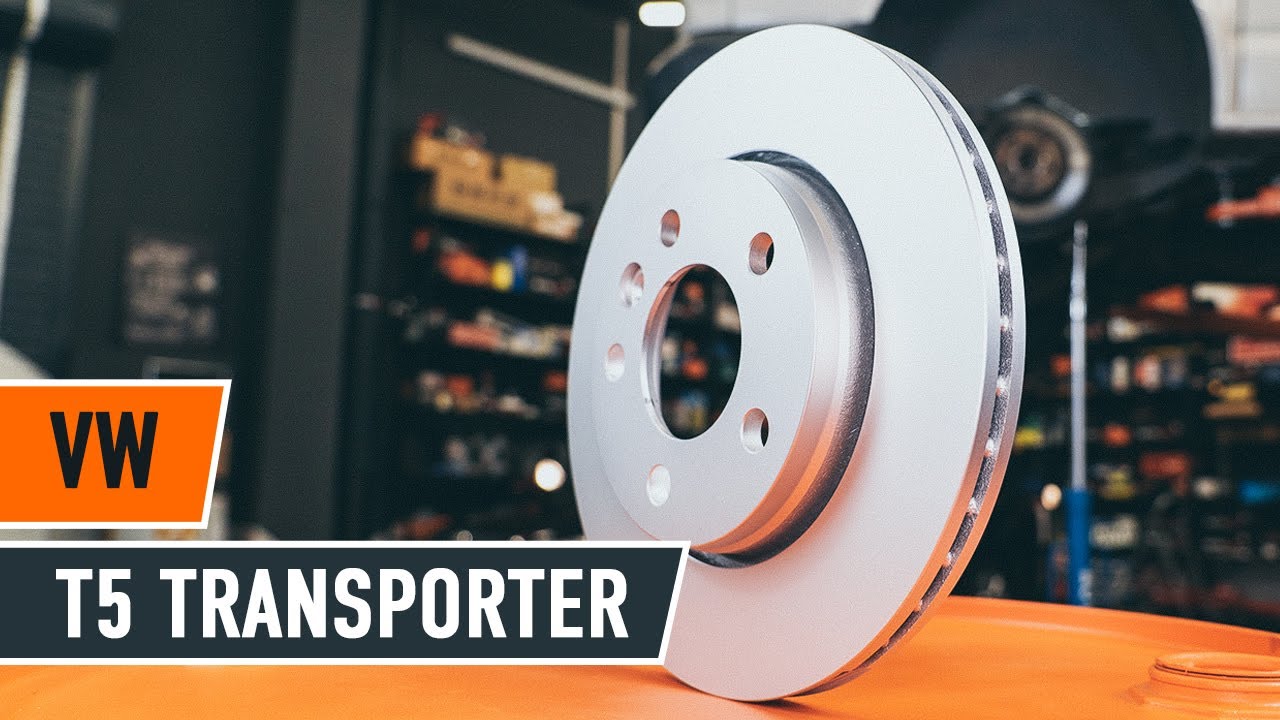

Как да сменим задни спирачни дискове на VW T5 TRANSPORTER Ван [ИНСТРУКЦИЯ AUTODOC]

Как се сменят задни спирачни дискове на VW T5 Transporter – Ръководство за смяна

Всичките части, които трябва да смениш – Спирачен диск за Transporter V Ван (7HA, 7HH, 7EA, 7EH) и други модели VW

спирачен диск

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI дизел (85 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI дизел (105 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI дизел (130 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI дизел (174 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 бензин (115 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) VR6 3.2 бензин (235 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion дизел (130 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion дизел (174 K.C.)

        спирачен диск за VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI дизел (102 K.C.)

Смяна на: спирачни дискове – VW T5 Transporter – инструментите, които може да потрябват:

                        Телена четка

                        Четка за почистване с найлонови косми

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Гаечен накрайник № 21

                        Гаечен накрайник № 22

                        XZN накрайник №10

                        Дълга ударна вложка №19

                        Тресчотка

                        Ударна отвертка

                        Върток

                        Инструмент за прибиране на спирачни цилиндри

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачни дискове – VW T5 Transporter. Експертите на AUTODOC препоръчват:

Заменяйте спирачните дискове на автомобила си VW T5 Transporter в комплект за съответния мост, независимо от състоянието им. Това ще Ви осигури равномерно спиране.
Процедурата по смяна е еднаква за спирачните дискове на същата ос.
При замяна на спирачните дискове, обезателно заменете и накладките.
Моля, имайте предвид: всичката работа по колата – VW T5 Transporter – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.

Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 4

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. VW T5 Transporter
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Откачете конектора на ABS сензора.
Стъпкa 8

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 9

Развийте крепежните елементи на спирачния апарат. Използвайте тръбен ключ №22. Изполвайте тресчотен ключ.
Стъпкa 10

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 11

Демонтирайте супорта.

Смяна на: спирачни дискове – VW T5 Transporter. Съвет от експертите на AUTODOC:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 12

Демонтирайте спирачните накладки.
Стъпкa 13

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 15

Демонтирайте планката на спирачния апарат.
Стъпкa 16

Почистете крепежния елемент на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 17

Развийте фиксиращите болтове на спирачния диск. Използвайте XZN #10. Използвайте ударна отвертка.
Стъпкa 18

Демонтирайте спирачния диск.
Стъпкa 19

Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 20

Монтирайте спирачния диск.
Стъпкa 21

Завийте крепежния елемент на спирачния диск. Използвайте XZN #10. Изполвайте тресчотен ключ.
Стъпкa 22

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачни дискове – VW T5 Transporter. След като приложите спрея, изчакайте няколко минути.
Стъпкa 23

Монтирайте планката на спирачния апарат.
Стъпкa 24

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 165 Nm.
Стъпкa 25

Затегнете фиксиращите болтове на спирачния диск. Използвайте XZN #10. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.
Стъпкa 26

Обработете буталото на спирачния апарат. Използвайте четка за почистване с найлонови косми. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачни дискове – VW T5 Transporter. Съвет от експертите на AUTODOC:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 27

Притиснете буталото в спирачния апарат. Използвайте инструмент за прибиране на спирачни цилиндри.
Стъпкa 28

Монтирайте спирачните накладки.
Стъпкa 29

Поставете спирачния апарат и го захванете. Използвайте тръбен ключ №22. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.
Стъпкa 30

Закрепете конектора на ABS сензора.
Стъпкa 31

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 32

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачни дискове – VW T5 Transporter. След като приложите спрея, изчакайте няколко минути.
Стъпкa 33

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. VW T5 Transporter
Стъпкa 34

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 35

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 180 Nm.
Стъпкa 36

Премахнете криковете и клиновете.

Смяна на: спирачни дискове – VW T5 Transporter. Професионалистите препоръчват:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 37

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.
