Препоръчителен интервал за смяна на част от категория спирачен апарат : 100000 км

Важно!

Тази процедура на смяна може да се използва за:
VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel, VW Transporter V Ван (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

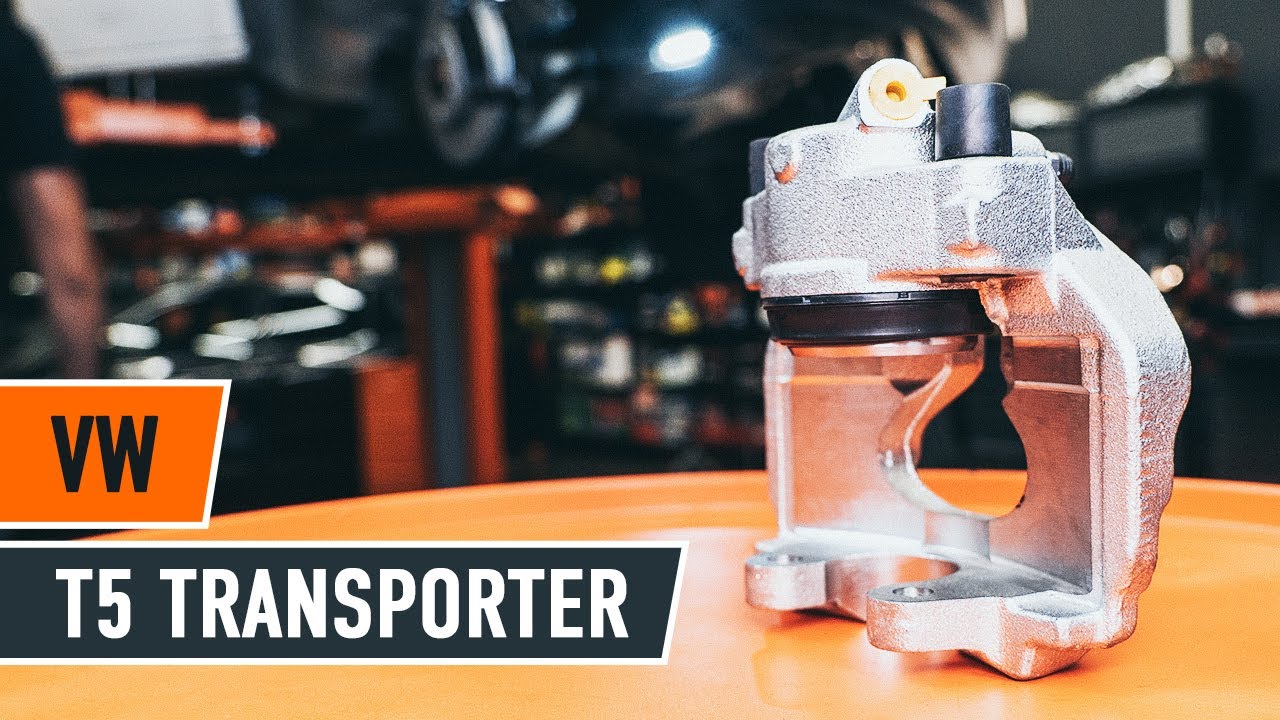

Как да сменим предни спирачен апарат на VW T5 TRANSPORTER Ван [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден спирачен апарат на VW T5 Transporter – Ръководство за смяна

Всичките части, които трябва да смениш – Спирачен апарат за Transporter V Ван (7HA, 7HH, 7EA, 7EH) и други модели VW

спирачен апарат

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) дизел (85 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) дизел (130 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) дизел (174 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) бензин (115 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) бензин (231 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) бензин (235 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) дизел (130 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) дизел (174 K.C.)

        спирачен апарат за Transporter T5 Ван (7HA, 7HH, 7EA, 7EH) дизел (102 K.C.)

Смяна на: спирачен апарат – VW T5 Transporter – инструментите, които може да потрябват:

                        Телена четка

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №10

                        Комбиниран гаечен ключ №14

                        HEX накрайник №H7

                        Гаечен накрайник № 10

                        Дълга ударна вложка №19

                        Тресчотка

                        Лост тип кози крак

                        Съд за течности

                        Комплект за обезвъздушаване на спирачки

                        Скоба за спирачен маркуч

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачен апарат – VW T5 Transporter. Експертите на AUTODOC препоръчват:

Процедурата по смяна е еднаква за левия и десния спирачен апарат на същата ос.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: спирачен апарат – VW T5 Transporter. Препоръчителна последователност от стъпки:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.

Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 4

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. VW T5 Transporter
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Премахнете маншоните на направляващите щифтове на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 8

Развийте крепежните елементи на спирачния апарат. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 9

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 10

Сложете скоба на спирачния маркуч с клещи за скоби за маркучи.
Стъпкa 11

Почистете мястото, където спирачният маркуч се свързва с със спирачния апарат и направляващите палци. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW T5 Transporter. След като приложите спрея, изчакайте няколко минути.
Стъпкa 12

Сложете съд за събиране на спирачната течност отдолу.

Стъпкa 13

Разхлабете закрепването на спирачния маркуч. Използвайте комбиниран гаечен ключ № 14.
Стъпкa 14

Откачете фиксиращата пружина на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 15

Демонтирайте супорта.

Смяна на: спирачен апарат – VW T5 Transporter. Професионалистите препоръчват:
Когато сменяте спирачния апарат се препоръчва да проверявате спирачния маркуч за повреди и, ако е нужно, да го смените с нов. При замяна на спирачните апарати се препоръчва замяна на накладките и оглед на спирачните дискове, като при необходимост, те да бъдат подменени с нови.Ако няма предоставени направляващи палци в комплекта с новите спирачни апарати, използвайте старите.
Стъпкa 16

Развийте спирачния маркуч от спирачния супорт.
Стъпкa 17

Демонтирайте спирачните накладки.
Стъпкa 18

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW T5 Transporter. След като приложите спрея, изчакайте няколко минути.
Стъпкa 19

Обработете спирачния маркуч. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачен апарат – VW T5 Transporter. Съвет:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 20

Съединете спирачния маркуч с новия спирачен апарат. Използвайте комбиниран гаечен ключ № 14.
Стъпкa 21

Монтирайте спирачните накладки.
Стъпкa 22

Поставете спирачния апарат и го захванете. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 30 Nm.
Стъпкa 23

Монтирайте маншона на направляващите щифтове на спирачния апарат.
Стъпкa 24

Затегнете крепежния елемент свързващ спирачната тръба със спирачния апарат. Използвайте комбиниран гаечен ключ № 14. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.
Стъпкa 25

Премахнете скобата на спирачния маркуч.
Стъпкa 26

Поставете стопорната пружина на спирачния супорт. Използвайте лост тип кози крак.
Стъпкa 27

Развийте щуцера за обезвъздушаване на спирачките. Използвайте комбиниран гаечен ключ № 10.
Стъпкa 28

Свържете комплекта за обезвъздушаване към щуцера на спирачките.
Стъпкa 29

Обезвъздушете спирачния апарат. Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.
Стъпкa 30

Затегнете щуцера за обезвъздушаване на спирачките. Използвайте комбиниран гаечен ключ № 10.
Стъпкa 31

Откачете комплекта щуцер за обезвъздушаване на спирачките.

Стъпкa 32

Почистете замърсяванията от болта на спирачния маркуч. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW T5 Transporter. След като приложите спрея, изчакайте няколко минути.
Стъпкa 33

Затегнете щуцера на спирачния апарат. Използвайте тръбен ключ №10. Използвайте динамометричен ключ. Затегнете я с усилие от 10 Nm.
Стъпкa 34

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 35

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачен апарат – VW T5 Transporter. Професионалистите препоръчват:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 36

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. VW T5 Transporter
Стъпкa 37

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 38

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 180 Nm.
Стъпкa 39

Премахнете криковете и клиновете.

Смяна на: спирачен апарат – VW T5 Transporter. Експертите на AUTODOC препоръчват:
Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 40

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.
