Как се сменят задни пружини на Toyota Prius 2 – Ръководство за смяна

сваляния: 0

Прегледи: 10

Важно!

Тази процедура на смяна може да се използва за:
TOYOTA PRIUS хетчбек (NHW20_) 1.5 Hybrid (NHW20_) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

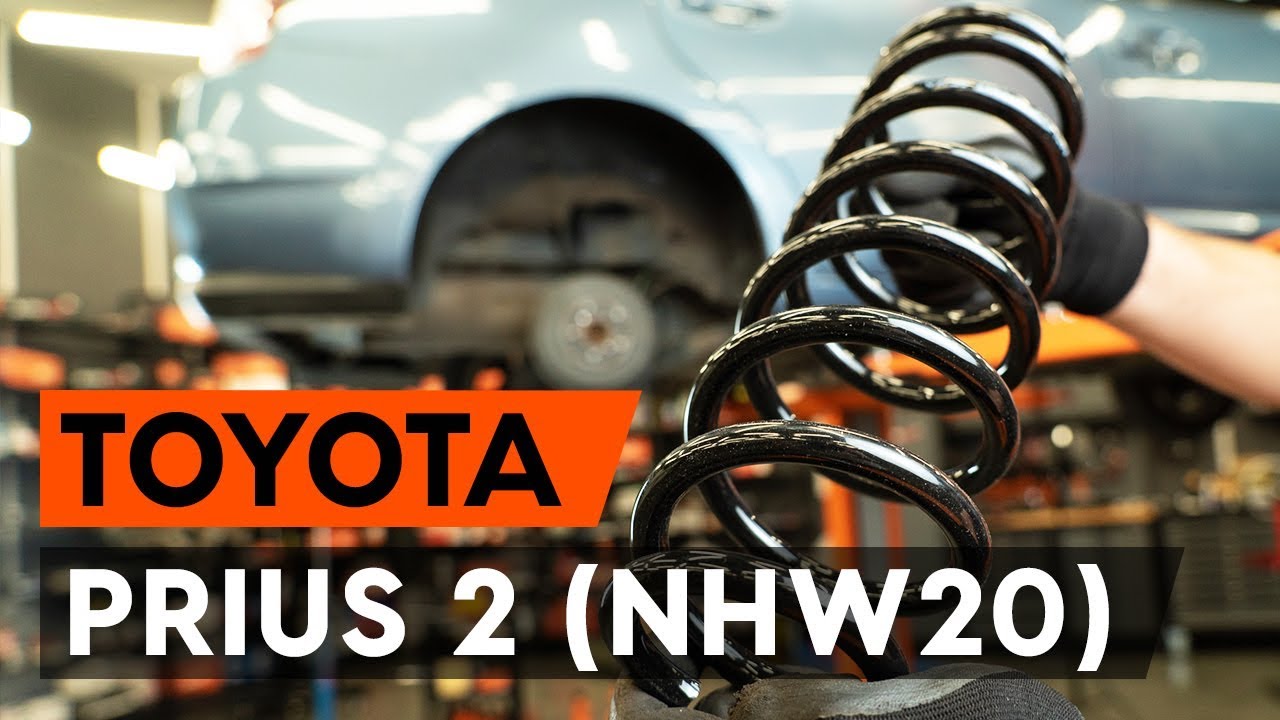

Как да сменим задна пружина за ходовата част на TOYOTA PRIUS 2 (NHW20) [ИНСТРУКЦИЯ AUTODOC]

Как се сменят задни пружини на Toyota Prius 2 – Ръководство за смяна

Алтернативни продукти

пружина за ходовата част

Смяна на: пружини – Toyota Prius 2 – инструментите, които може да потрябват:

                      Телена четка

                      Спрей WD-40

                      Медна грес

                      Гаечен накрайник № 10

                      Гаечен накрайник № 14

                      Гаечен накрайник № 17

                      Гаечен накрайник № 19

                      HEX накрайник №h6

                      Дълга ударна вложка №21

                      Тресчотка

                      Динамометричен ключ

                      Клещи за демонтаж на щипки

                      Лост тип кози крак

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – Toyota Prius 2. Експертите на AUTODOC препоръчват:

Двете спирални пружини на задното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за лявата и дясната спирална пружина на задното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: пружини – Toyota Prius 2. Използвайте следната процедура:

Стъпкa 1

Отворете капака на багажника.
Стъпкa 2

Преместете сгъваемия рафт и го откачете от фиксаторите му. Когато направите това, ще получите достъп до страничните декоративни пластмасови панели.
Стъпкa 3

Повдигнете долната обшивка на багажника.
Стъпкa 4

Премахнете фиксаторите на долната обшивка на багажника. Използвайте клещи за демонтаж на щипки.
Стъпкa 5

Премахнете предната долна обшивка на багажника.
Стъпкa 6

Сгънете облегалките на задните седалки.
Стъпкa 7

Развийте крепежния елемент на централния пластмасов защитен панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 8

Повдигнете централния пластмасов капак (капака на акумулатора).
Стъпкa 9

Откачете страничната обшивка на багажника.
Стъпкa 10

Премахнете страничния пластмасов панел.

Стъпкa 11

Развийте крепежните елементи на страничният пластмасов панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 12

Премахнете декоративната защита на предпазния колан.
Стъпкa 13

Развийте крепежните елементи на страничният пластмасов панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 14

Премахнете пластмасовата защита на прага.
Стъпкa 15

Премахнете крепежния елемент и свалете страничната шумоизолация на багажника. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 16

Откачете въздушния маркуч на парното.
Стъпкa 17

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 18

Застопорете колелата с клинове.
Стъпкa 19

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 20

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 21

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Toyota Prius 2
Стъпкa 22

Отстранете колелото.
Стъпкa 23

Почистете крепежните елементи на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 24

Развийте закрепването на долната част на амортисьора. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 25

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 26

Демонтирайте МакФерсона. Използвайте лост тип кози крак.
Стъпкa 27

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – Toyota Prius 2. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 28

Свийте пружината.
Стъпкa 29

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 30

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №17. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 31

Демонтирайте горната опора на МакФерсона.
Стъпкa 32

Демонтирайте маншона и буфера на амортисьора.
Стъпкa 33

Освободете спиралната пружина.
Стъпкa 34

Демонтирайте пружината.

AUTODOC препоръчва:
Смяна на: пружини – Toyota Prius 2. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 35

Поставете пружината на амортисьора.
Стъпкa 36

Свийте пружината.
Стъпкa 37

Монтирайте маншона и буфера към амортисьора.
Стъпкa 38

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 39

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №17. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 56 Nm.

Смяна на: пружини – Toyota Prius 2. Професионалистите препоръчват:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 40

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 41

Отпуснете пружината.
Стъпкa 42

Премахнете сглобеният макферсон.
Стъпкa 43

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 44

Обработете монтажните места на макферсона. Използвайте медна грес.
Стъпкa 45

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 46

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

Смяна на: пружини – Toyota Prius 2. Съвет:
За да избегнете наранявания, придържайте макферсона, когато завивате крепежните болтове.
Стъпкa 47

Завийте долния крепежен елемент на макферсона.
Стъпкa 48

Подпрете задния мост на окачването. Използвайте хидравличен трансмисионен крик.
Стъпкa 49

Стегнете долния закрепващ възел на амортисьора. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.
Стъпкa 50

Махнете опората из под задния мост.

AUTODOC препоръчва:
Смяна на: пружини – Toyota Prius 2. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 51

Монтирайте колелото.

Смяна на: пружини – Toyota Prius 2. Съвет:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 52

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 53

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 103 Nm.
Стъпкa 54

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 55 Nm.
Стъпкa 55

Монтирайте въздушния маркуч на парното.
Стъпкa 56

Монтирайте страничната шумоизолация на багажника и завийте крепежните ѝ елементи. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 57

Завийте крепежните елементи на страничната обшивка на багажника. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 58

Завийте крепежните елементи на страничния пластмасов панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 59

Монтирайте декоративната защита на предпазния колан.
Стъпкa 60

Монтирайте централния защитен пластмасов панел.
Стъпкa 61

Завийте крепежния елемент на централния защитен пластмасов панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 62

Закрепете страничната обшивка на багажника.
Стъпкa 63

Монтирайте пластмасовата защита на прага.
Стъпкa 64

Върнете седалката в първоначалното ѝ положение.
Стъпкa 65

Монтирайте предната долна обшивка на багажника.
Стъпкa 66

Монтирайте фиксаторите на предната долна обшивка на багажника.
Стъпкa 67

Свалете долната обшивка на багажника.
Стъпкa 68

Монтирайте сгъваемия рафт на монтажното му място.
Стъпкa 69

Затворете корите на багажника.
Стъпкa 70

Премахнете криковете и клиновете.
