Важно!

Тази процедура на смяна може да се използва за:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим задни амортисьори на VW PASSAT B6 (3C5) [ИНСТРУКЦИЯ AUTODOC]

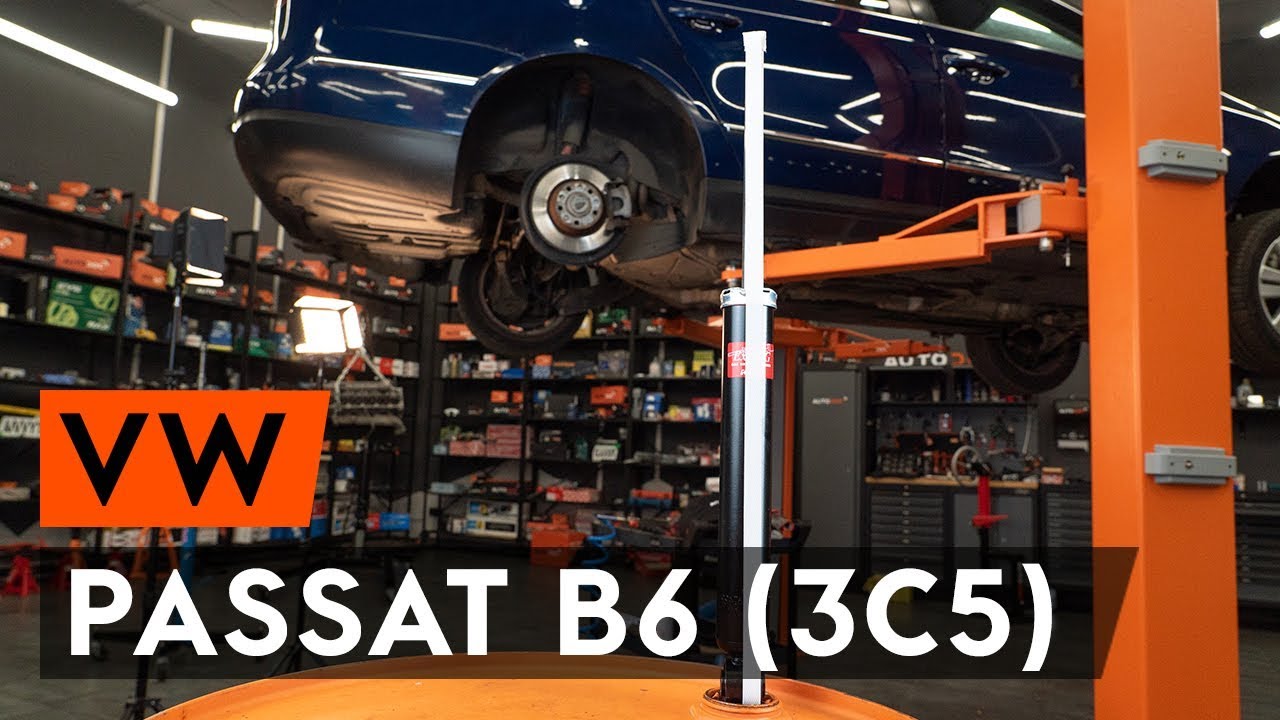

Как се сменят задни амортисьори на VW Passat 3C B6 Variant – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за Passat Variant (3C5) и други модели VW

амортисьор

макферсън

        амортисьор за VW Passat Variant (3C5) 2.0 TDI дизел (120 K.C.)

        амортисьор за VW Passat Variant (3C5) 1.6 FSI бензин (115 K.C.)

        амортисьор за VW Passat Variant (3C5) 2.0 FSI бензин (150 K.C.)

        амортисьор за VW Passat Variant (3C5) 1.9 TDI дизел (105 K.C.)

        амортисьор за VW Passat Variant (3C5) 2.0 TDI 16V дизел (140 K.C.)

        амортисьор за VW Passat Variant (3C5) 1.6 бензин (102 K.C.)

        амортисьор за VW Passat Variant (3C5) 2.0 TDI дизел (122 K.C.)

        амортисьор за VW Passat Variant (3C5) 2.0 TDI дизел (136 K.C.)

        амортисьор за VW Passat Variant (3C5) 2.0 TDI дизел (170 K.C.)

Смяна на: амортисьори – Passat Variant B6 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №14

                        Комбиниран гаечен ключ №18

                        Гаечен накрайник № 16

                        Гаечен накрайник № 18

                        Гаечен накрайник № 21

                        Накрайник Torx T25

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Вложка за амортисьори DD№5

                        Лост тип кози крак

                        Менгеме

                        Трансмисионен крик

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьори – VW Passat B6 3C Variant. AUTODOC препоръчва:

Двата амортисьора на задното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния амортисьор на задното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: амортисьори – Passat Variant B6. Препоръчителна последователност от стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

Смяна на: амортисьори – VW Passat 3C5. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Направете отбелязване върху болта за регулиране на страничния наклон.
Стъпкa 8

Развийте закрепването на носача към гредата. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 9

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 10

Развийте крепежните елементи свързващи носача към задния шенкел. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 11

Премахнете крепежния болт. Използвайте лост тип кози крак.
Стъпкa 12

Махнете опората поставена под носача.

AUTODOC препоръчва:
Смяна на: амортисьори – Passat B6 3C Variant. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 13

Демонтирайте пружината.
Стъпкa 14

Почистете монтажните места и резбата на лоста на окачването. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 15

Почистете крепежните елементи на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 16

Развийте долните крепежни елементни на амортисьора. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 17

Почистете крепежните елементи на подкалника. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 18

Развийте крепежните елементи на подкалника. Използвайте Torx T25. Изполвайте тресчотен ключ.
Стъпкa 19

Премахнете подкалника.
Стъпкa 20

Почистете крепежните елементи на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Развийте закрепването на горната част на амортисьора. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте амортисьора, докато развивате крепежните болтове. VW Passat Variant B6
Стъпкa 22

Демонтирайте амортисьора.
Стъпкa 23

Захванете амортисьора с менгеме.
Стъпкa 24

Демонтирайте защитните капачки на опората на амортисьора. Използвайте лост тип кози крак.
Стъпкa 25

Почистете крепежния елемент на пръта на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 26

Развийте закрепването на пръта на амортисьора. Използвайте вложка за амортисьори DD№5. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 27

Демонтирайте опората, маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: амортисьори – VW Passat B6 3C Variant. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 28

Монтирайте опората, маншона и буфера на новия амортисьор.
Стъпкa 29

Завийте закрепването в горната част на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 14. Използвайте вложка за амортисьори DD№5. Използвайте динамометричен ключ. Затегнете я с усилие от 25 Nm.
Стъпкa 30

Освободете менгемето и извадете амортисьора.
Стъпкa 31

Обработете крепежния елемент на пръта на амортисьора. Използвайте медна грес.
Стъпкa 32

Поставете защитната капачка на опората на амортисьора.
Стъпкa 33

Почистете монтажните места на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 34

Поставете амортисьора в нишата на колелото и го закрепете.

Смяна на: амортисьори – Passat 3C5. Съвет:
За да предотвратите нараняване, придържайте амортисьора при завиване на крепежните болтове.
Стъпкa 35

Завийте горния крепежен елемент на амортисьора. Използвайте тръбен ключ №16.

Смяна на: амортисьори – VW Passat Variant B6. Съвет от AUTODOC:
Монтирайте опората на амортисьора използвайки централното отверстие за направление.
Стъпкa 36

Стегнете горното закрепване на амортисьора. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.+45°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 37

Обработете крепежните елементи на амортисьора. Използвайте медна грес.
Стъпкa 38

Монтирайте подкалника на монтажното му място.
Стъпкa 39

Сложете и затегнете крепежните елементи на подкалника. Използвайте Torx T25. Изполвайте тресчотен ключ.
Стъпкa 40

Почистете монтажните места на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 41

Завийте долния крепежен елемент на амортисьора. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 42

Подпрете задния шенкел. Използвайте хидравличен трансмисионен крик.
Стъпкa 43

Стегнете закрепването на долната част на амортисьора. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 180 Nm.
Стъпкa 44

Премахнете опората изпод задния шенкел.

Смяна на: амортисьори – Passat B6 3C Variant. Експертите на AUTODOC препоръчват:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 45

Обработете крепежните елементи на амортисьора. Използвайте медна грес.
Стъпкa 46

Почистете монтажните места на спиралните пружини. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 47

Монтирайте спиралната пружина заедно с гумените опорни в монтажните места.
Стъпкa 48

Подпрете носача. Използвайте хидравличен трансмисионен крик. Използвайте лост тип кози крак.
Стъпкa 49

Монтирайте крепежния болт. Използвайте лост тип кози крак.
Стъпкa 50

Завийте крепежния елемент свързващ носача с магарето на задния мост. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 51

Махнете опората поставена под носача.

AUTODOC препоръчва:
VW Passat 3C5 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 52

Подпрете задния шенкел. Използвайте хидравличен трансмисионен крик.
Стъпкa 53

Стегнете закрепването на носача към гредата. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 95 Nm.
Стъпкa 54

Затегнете крепежните елементи свързващи носача към задния шенкел. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 55

Премахнете опората изпод задния шенкел.

Смяна на: амортисьори – Passat Variant B6. Експертите на AUTODOC препоръчват:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 56

Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 57

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 58

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: амортисьори – VW Passat 3C B6 Variant. След като приложите спрея, изчакайте няколко минути.
Стъпкa 59

Монтирайте колелото.

Смяна на: амортисьори – VW Passat 3C5. Съвет от експертите на AUTODOC:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 60

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 61

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 62

Премахнете криковете и клиновете.
