Препоръчителен интервал за смяна на част от категория спирачен диск : 50000 км

Важно!

Тази процедура на смяна може да се използва за:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 1.8 T, VW PASSAT Variant (3B6) 1.8 4motion, VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

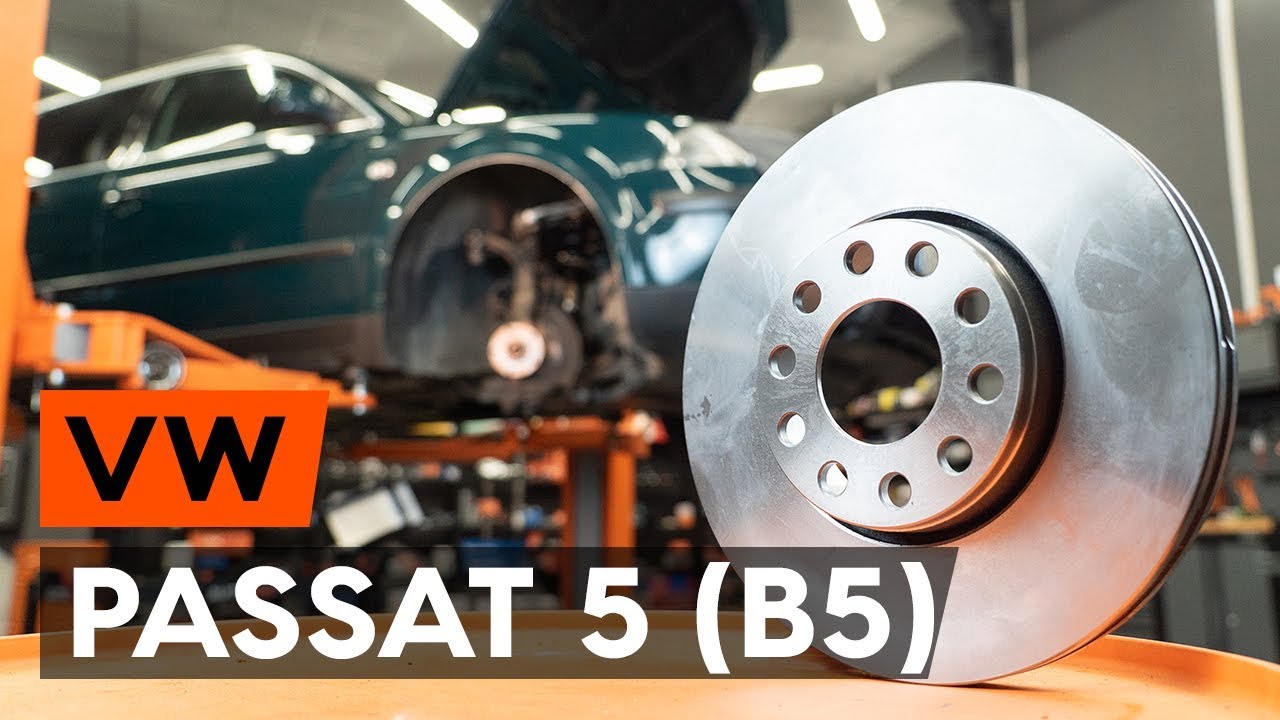

Как да сменим переден спирачни дискове на VW PASSAT 5 (B5) [ИНСТРУКЦИЯ AUTODOC]

Как се сменят предни спирачни дискове на VW Passat B5 Variant – Ръководство за смяна

Алтернативни продукти

спирачен диск

Смяна на: спирачни дискове – VW Passat B5 Variant. Инструментите, които ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Гаечен накрайник № 18

                      HEX накрайник №h7

                      Дълга ударна вложка №17

                      Инструмент за прибиране на спирачни цилиндри

                      Тресчотка

                      Динамометричен ключ

                      Върток

                      Лост тип кози крак

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачни дискове – VW Passat B5 Variant. Експертите на AUTODOC препоръчват:

Заменяйте спирачните дискове на автомобила си VW Passat B5 Variant в комплект за съответния мост, независимо от състоянието им. Това ще Ви осигури равномерно спиране.
Процедурата по смяна е еднаква за спирачните дискове на същата ос.
При замяна на спирачните дискове, обезателно заменете и накладките.
Внимание! Изключете двигателя преди да започнете работа – VW Passat B5 Variant.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.
Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

Смяна на: спирачни дискове – VW Passat B5 Variant. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 8

Премахнете маншоните на направляващите щифтове на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 9

Развийте крепежните елементи на спирачния апарат. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 10

Отсъединете куплунга от датчика на ABS. Отсъединете куплунга на датчика за износване на спирачните накладки. Използвайте лост тип кози крак.

Обърнете внимание!
Някои коли не са оборудвани с датчик за износване на спирачните накладки.
Стъпкa 11

Откачете фиксиращата пружина на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 12

Демонтирайте супорта.

Смяна на: спирачни дискове – VW Passat B5 Variant. AUTODOC препоръчва:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 13

Демонтирайте спирачните накладки.
Стъпкa 14

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 15

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 16

Демонтирайте планката на спирачния апарат.
Стъпкa 17

Демонтирайте спирачния диск. Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 18

Монтирайте спирачния диск.
Стъпкa 19

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачни дискове – VW Passat B5 Variant. След като приложите спрея, изчакайте няколко минути.
Стъпкa 20

Монтирайте планката на спирачния апарат.
Стъпкa 21

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 22

Обработете буталото на спирачния апарат. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачни дискове – VW Passat B5 Variant. Съвет от AUTODOC:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 23

Притиснете буталото в спирачния апарат. Използвайте инструмент за прибиране на спирачни цилиндри.
Стъпкa 24

Монтирайте спирачните накладки.
Стъпкa 25

Поставете спирачния апарат и го захванете. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 25 Nm.
Стъпкa 26

Монтирайте маншона на направляващите щифтове на спирачния апарат.
Стъпкa 27

Съединете куплунга към датчика на ABS. Включете куплунга на датчика за износване на спирачните накладки.
Стъпкa 28

Поставете стопорната пружина на спирачния супорт. Използвайте лост тип кози крак.
Стъпкa 29

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 30

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачни дискове – VW Passat B5 Variant. След като приложите спрея, изчакайте няколко минути.
Стъпкa 31

Монтирайте колелото.

Смяна на: спирачни дискове – VW Passat B5 Variant. Съвет от експертите на AUTODOC:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 32

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 33

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 34

Премахнете криковете и клиновете.

AUTODOC препоръчва:
Важно! Смяна на: спирачни дискове – VW Passat B5 Variant. Проверете нивото на спирачната течност в резервоара и я допълнете, ако е нужно.
Стъпкa 35

Затегнете капачката на резервоара за спирачна течност.

Смяна на: спирачни дискове – VW Passat B5 Variant. Професионалистите препоръчват:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.
Стъпкa 36

Затворете капака на двигателя.
