Препоръчителен интервал за смяна на част от категория спирачен апарат : 100000 км

Важно!

Тази процедура на смяна може да се използва за:
VW PASSAT Variant (3B6) 2.8, VW PASSAT Variant (3B6) 2.8 4motion … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим предни спирачен апарат на VW PASSAT 5 (B5) [ИНСТРУКЦИЯ AUTODOC]

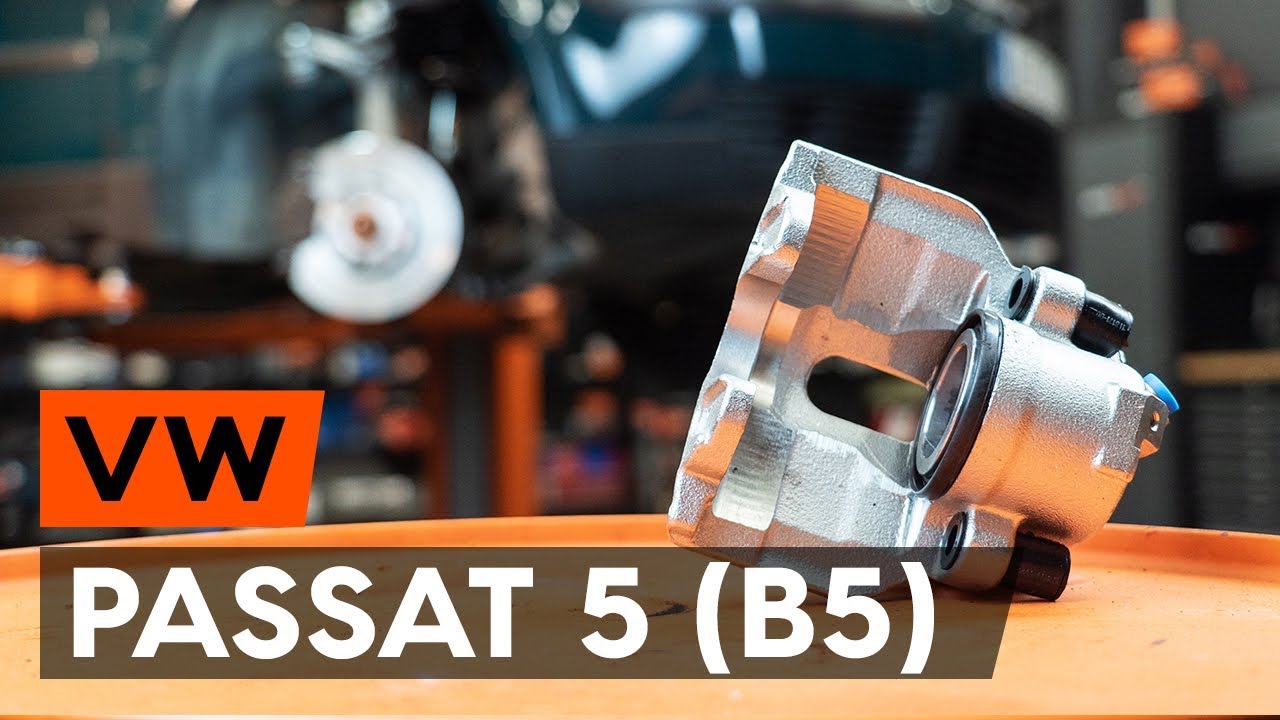

Как се сменя преден спирачен апарат на VW Passat B5 Variant – Ръководство за смяна

Всичките части, които трябва да смениш – Спирачен апарат за PASSAT Variant (3B6) и други модели VW

спирачен апарат

спирачен апарат за Passat B5 GP Комби (3BG, 3B6) бензин (190 K.C.)

Лесни стъпки за самостоятелен авто ремонт - Смяна на спирачен апарат на Passat B5 GP Комби (3BG, 3B6)

спирачен апарат за Passat B5 GP Комби (3BG, 3B6) бензин (190 K.C.)

Смяна на: спирачен апарат – VW Passat B5 Variant. Инструментите, които ви трябват:

                        Телена четка

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №10

                        Комбиниран гаечен ключ №11

                        Гаечен накрайник № 10

                        Гаечен накрайник № 11

                        HEX накрайник №h7

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Съд за течности

                        Скоба за спирачен маркуч

                        Комплект за обезвъздушаване на спирачки

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачен апарат – VW Passat B5 Variant. AUTODOC препоръчва:

Процедурата по смяна е еднаква за левия и десния спирачен апарат на същата ос.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: спирачен апарат – VW Passat B5 Variant. Предприемете следните стъпки:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.
Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

Смяна на: спирачен апарат – VW Passat B5 Variant. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Отсъединете куплунга от датчика на ABS. Отсъединете куплунга на датчика за износване на спирачните накладки. Използвайте лост тип кози крак.

Обърнете внимание!
Някои коли не са оборудвани с датчик за износване на спирачните накладки.
Стъпкa 8

Сложете скоба на спирачния маркуч с клещи за скоби за маркучи.
Стъпкa 9

Сложете съд за събиране на спирачната течност отдолу.
Стъпкa 10

Почистете крепежния елемент на спирачната тръба. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW Passat B5 Variant. След като приложите спрея, изчакайте няколко минути.
Стъпкa 11

Развийте крепежния елемент свързващ спирачната тръба със спирачния маркуч. Използвайте комбиниран гаечен ключ № 11.
Стъпкa 12

Премахнете маншоните на направляващите щифтове на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 13

Развийте крепежните елементи на спирачния апарат. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 14

Откачете фиксиращата пружина на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 15

Демонтирайте супорта.

Смяна на: спирачен апарат – VW Passat B5 Variant. Професионалистите препоръчват:
Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно. Когато сменяте спирачния апарат се препоръчва да проверявате спирачния маркуч за повреди и, ако е нужно, да го смените с нов. При замяна на спирачните апарати се препоръчва замяна на накладките и оглед на спирачните дискове, като при необходимост, те да бъдат подменени с нови.
Стъпкa 16

Демонтирайте спирачните накладки.

Стъпкa 17

Почистете повърхността на спирачния апарат. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 18

Развийте закрепващата конзола на спирачния маркуч към спирачния апарат. Използвайте тръбен ключ №11. Изполвайте тресчотен ключ.
Стъпкa 19

Развийте крепежния елемент свързваш спирачната тръба със спирачния апарат. Използвайте комбиниран гаечен ключ № 11.
Стъпкa 20

Обработете спирачната тръба. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачен апарат – VW Passat B5 Variant. Съвет:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 21

Завийте крепежния елемент свързваш спирачната тръба със спирачния апарат. Използвайте комбиниран гаечен ключ № 11.
Стъпкa 22

Захванете закрепващата конзола на спирачния маркуч. Използвайте тръбен ключ №11. Изполвайте тресчотен ключ.
Стъпкa 23

Монтирайте спирачните накладки.

Смяна на: спирачен апарат – VW Passat B5 Variant. Съвет от експертите на AUTODOC:
Ако ще използвате стари спирачни накладки, почистете ги.
Стъпкa 24

Поставете спирачния апарат и го захванете. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 25 Nm.
Стъпкa 25

Монтирайте маншона на направляващите щифтове на спирачния апарат.
Стъпкa 26

Обработете спирачния маркуч. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW Passat B5 Variant. След като приложите спрея, изчакайте няколко минути.
Стъпкa 27

Завийте крепежния елемент свързващ спирачната тръба със спирачния маркуч. Използвайте комбиниран гаечен ключ № 11.
Стъпкa 28

Премахнете скобата на спирачния маркуч.
Стъпкa 29

Съединете куплунга към датчика на ABS. Включете куплунга на датчика за износване на спирачните накладки.
Стъпкa 30

Поставете стопорната пружина на спирачния супорт.
Стъпкa 31

Закрепете комплекта за обезвъздушаване на спирачки.
Стъпкa 32

Развийте щуцера за обезвъздушаване на спирачките. Използвайте комбиниран гаечен ключ № 10.
Стъпкa 33

Свържете комплекта за обезвъздушаване към щуцера на спирачките.
Стъпкa 34

Обезвъздушете спирачния апарат. Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.
Стъпкa 35

Затегнете щуцера за обезвъздушаване на спирачките. Използвайте комбиниран гаечен ключ № 10.
Стъпкa 36

Откачете комплекта щуцер за обезвъздушаване на спирачките.
Стъпкa 37

Затегнете щуцера на спирачния апарат. Използвайте тръбен ключ №10. Използвайте динамометричен ключ. Затегнете я с усилие от 9 Nm.
Стъпкa 38

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 39

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачен апарат – VW Passat B5 Variant. Експертите на AUTODOC препоръчват:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 40

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. VW Passat B5 Variant
Стъпкa 41

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 42

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 43

Премахнете криковете и клиновете.

Смяна на: спирачен апарат – VW Passat B5 Variant. AUTODOC препоръчва:
Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 44

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.
