Важно!

Тази процедура на смяна може да се използва за:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 16V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим предна пружина за ходовата част на VW SHARAN 1 [AUTODOC УРОК]

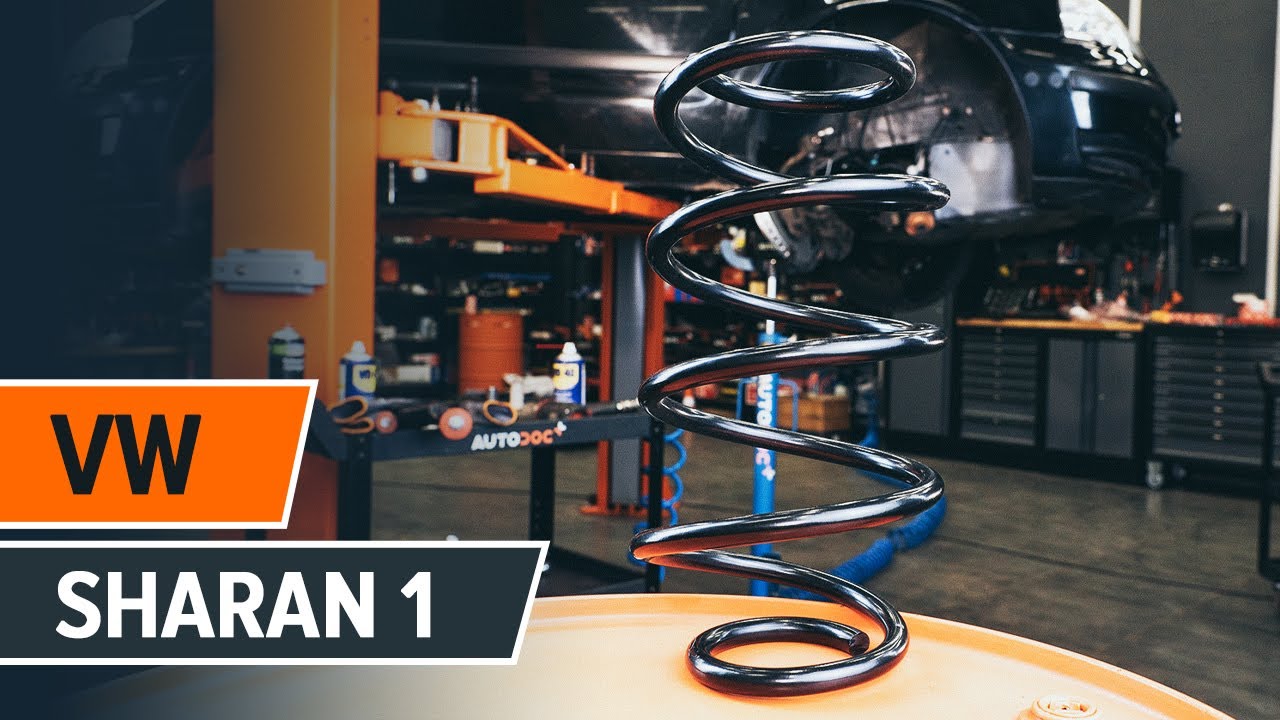

Как се сменят предни пружини на VW Sharan 1 – Ръководство за смяна

Всичките части, които трябва да смениш – Пружинно окачване за SHARAN (7M8, 7M9, 7M6) и други модели VW

пружина за ходовата част

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) дизел (90 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) бензин (115 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) бензин (174 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) бензин (174 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) дизел (110 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) бензин (150 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) бензин (204 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) дизел (115 K.C.)

        пружина за ходовата част за Sharan I (7M8, 7M9, 7M6) бензин (204 K.C.)

Смяна на: пружини – VW Sharan 1. Инструментите, които ще ви трябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Керамична грес

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №16

                        Гаечен накрайник № 10

                        Гаечен накрайник № 18

                        Гаечен накрайник № 19

                        Гаечен накрайник № 27

                        Камък за гайки на амортисьори 21 мм

                        Специална вложка за демонтаж на амортисьори

                        HEX накрайник №H7

                        HEX накрайник №H8

                        Дълга ударна вложка №19

                        Тресчотка

                        Върток

                        хидравлична скоба за пружини

                        Лост тип кози крак

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – VW Sharan 1. Съвет от AUTODOC:

Двете спирални пружини на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяната е идентична за лявата и дясната спирална пружина на прдното окачване.
Моля, имайте предвид: всичката работа по колата – VW Sharan 1 – трябва да се извърши с изключен двигател.

Извършете смяната в следната последователност:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Развийте капачката на резервоара за спирачна течност.
Стъпкa 4

Снемете пластмасовата решетка под чистачките.
Стъпкa 5

Развийте крепежните елементи на пластмасовия панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 6

Премахнете пластмасовия панел.
Стъпкa 7

Почистете горния крепежен елемент на тампона на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 8

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте 21 мм камък за гайки на амортисьори. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 9

Застопорете колелата с клинове.

Стъпкa 10

Разхлабете крепежните елементи на задвижващия вал. Използвайте тръбен ключ №27. Използвайте върток.
Стъпкa 11

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 12

Повдигнете автомобила.

Смяна на: пружини – VW Sharan 1. Съвет:
Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 13

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. VW Sharan 1
Стъпкa 14

Отстранете колелото.
Стъпкa 15

Почистете крепежния елемент, който свързва стабилизиращата щанга към макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 16

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 17

Снемете биалетката.
Стъпкa 18

Откачете кабелите на ABS сензора.
Стъпкa 19

Откачете спирачния маркуч от макферсона.
Стъпкa 20

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 21

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 22

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №27. Изполвайте тресчотен ключ.
Стъпкa 23

Премахнете крепежните болтове.
Стъпкa 24

Премахнете спирачният апарат заедно със скобата му.

Смяна на: пружини – VW Sharan 1. Съвет от експертите на AUTODOC:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата.
Стъпкa 25

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №27. Изполвайте тресчотен ключ.
Стъпкa 26

Премахнете крепежния болт.
Стъпкa 27

Почистете долния крепежен елемент свързващ макферсона към шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 28

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 29

Премахнете крепежния болт.
Стъпкa 30

Почистете крепежните елементи, които свързват шарнира към шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 31

Развийте крепежните елементи на шарнира от шенкела. Използвайте HEX №H8. Изполвайте тресчотен ключ.
Стъпкa 32

Премахнете крепежните болтове.
Стъпкa 33

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 34

Отсъединете шарнира от шенкела.
Стъпкa 35

Премахнете задвижващия вал от шенкела.

AUTODOC препоръчва:
Уверете се, че задвижващия вал не е в увиснало състояние (когато колата е повдигната с крик).
Стъпкa 36

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте специална вложка, за демонтиране на амортисьора.
Стъпкa 37

Отделете шенкела от амортисьора.
Стъпкa 38

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. VW Sharan 1
Стъпкa 39

Демонтирайте МакФерсона.
Стъпкa 40

Сложете макферсона на устройството за натягане на пружини.

Смяна на: пружини – VW Sharan 1. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 41

Свийте пружината.
Стъпкa 42

Почистете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 43

Развийте гайката на пръта на амортисьора. Използвайте 21 мм камък за гайки на амортисьори. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 44

Демонтирайте горната опора на МакФерсона.
Стъпкa 45

Освободете спиралната пружина.
Стъпкa 46

Демонтирайте пружината.
Стъпкa 47

Поставете пружината на амортисьора.
Стъпкa 48

Свийте пружината.
Стъпкa 49

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 50

Стегнете гайката на пръта на амортисьора. Използвайте 21 мм камък за гайки на амортисьори. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 51

Отпуснете пружината.
Стъпкa 52

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 53

Премахнете сглобеният макферсон.
Стъпкa 54

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 55

Почистете крепежните елементи, които свързват шарнира към шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 56

Почистете шпонките на карето на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 57

Обработете направляващите шпонки на карето на полуос. Използвайте медна грес.
Стъпкa 58

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 59

Завийте горните крепежни елементи на тампона на амортисьора. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. VW Sharan 1.
Стъпкa 60

Монтирайте МакФерсона към шенкела.
Стъпкa 61

Монтирайте крепежния болт.
Стъпкa 62

Завийте долния крепежен елемент на макферсона. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 63

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: пружини – VW Sharan 1. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 64

Монтирайте шенкела на полуоската.
Стъпкa 65

Свържете се шарнира към шенкела.
Стъпкa 66

Монтирайте крепежния болт.
Стъпкa 67

Завийте крепежния елемент на полуоската. Използвайте тръбен ключ №27. Изполвайте тресчотен ключ.
Стъпкa 68

Монтирайте крепежните болтове.
Стъпкa 69

Затегнете крепежните елементи, които свързват шарнира към шенкела. Използвайте HEX №H8. Използвайте динамометричен ключ. Затегнете я с усилие от 55 Nm.
Стъпкa 70

Монтирайте спирачният апарат заедно със скобата му.
Стъпкa 71

Монтирайте крепежните болтове.
Стъпкa 72

Затегнете крепежните елементи на скобата на спирачния апарат. Използвайте тръбен ключ №27. Използвайте динамометричен ключ. Затегнете я с усилие от 200 Nm.
Стъпкa 73

Монтирайте щангата за напречна устойчивост.
Стъпкa 74

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 100 Nm.
Стъпкa 75

Затегнете долните крепежни елементи на макферсона. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 76

Свържете кабелите на ABS сензора.
Стъпкa 77

Закрепете спирачния маркуч към макферсона.
Стъпкa 78

Обработете крепежните елементи на шарнира. Използвайте медна грес.
Стъпкa 79

Обработете крепежния елемент, който свързва макферсона към шенкела. Използвайте медна грес.
Стъпкa 80

Обработете крепежния елемент, който свързва стабилизиращата щанга към макферсона. Използвайте медна грес.
Стъпкa 81

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 82

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте керамична грес.
Стъпкa 83

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: пружини – VW Sharan 1. След като приложите спрея, изчакайте няколко минути.
Стъпкa 84

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. VW Sharan 1
Стъпкa 85

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 86

Спуснете автомобила.
Стъпкa 87

Затегнете крепежния елемент на полуоската. Използвайте тръбен ключ №27. Използвайте динамометричен ключ. Затегнете я с усилие от 150 Nm.+90°
Стъпкa 88

Затегнете болтовете на джантите в кръстосан ред. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 170 Nm.
Стъпкa 89

Премахнете криковете и клиновете.
Стъпкa 90

Затегнете горните крепежни елементи на тампона на макферсона. Използвайте 21 мм камък за гайки на амортисьори. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.
Стъпкa 91

Обработете горния крепежен елемент на тампона на макферсона. Използвайте медна грес.
Стъпкa 92

Монтирайте пластмасовия панел.
Стъпкa 93

Завийте крепежните елементи на пластмасовия панел. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 94

Монтирайте уплътнението на пластмасовата решетка под чистачките.

Смяна на: пружини – VW Sharan 1. AUTODOC препоръчва:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 95

Затегнете капачката на резервоара за спирачна течност.
Стъпкa 96

Премахнете покривалото на калника.
Стъпкa 97

Затворете капака на двигателя.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Търсите нови гуми?

Разберете какъв размер гуми и джанти са съвместими с VW Sharan I (7M8, 7M9, 7M6).

Разгледайте гумите

Как се сменя преден макферсон на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
4.62 MB
Как се сменят задни амортисьори на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
1.8 MB
Как се сменят задни пружини на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
1.85 MB
Как се сменят предни спирачни накладки на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
1.62 MB
Как се сменят задни спирачни накладки на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
1.88 MB
Как се сменят предни спирачни дискове на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
2.3 MB

Как се сменят задни пружини на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
1.85 MB
Как да сменим пружини

Универсално

Безплатно сваляне
1.91 MB
Как се сменят задни пружини на VW Touran 1T1 1T2 – Ръководство за смяна

Безплатно сваляне
1.77 MB
Как се сменят предни пружини на VW Touran 1T1 1T2 – Ръководство за смяна

Безплатно сваляне
4.18 MB
Как се сменят задни пружини на VW Polo 6N1 – Ръководство за смяна

Безплатно сваляне
3.97 MB
Как се сменят задни пружини на VW Multivan T5 – Ръководство за смяна

Безплатно сваляне
1.41 MB

Твоят профил е твой личен асистент.

Може да следи разходите за колата, да води бордови журнал и график за смяна на части, да запазва бележки и документи.

Инсталирай си приложението AUTODOC CLUB!

Твой личен мениджър за разходи за автомобила, съвети за обслужване, напомняния за предстоящи уговорки и интервали на обслужване, инструкции за самостоятелен ремонт - всичко това на телефона ти.

Сканирай

За да свалиш приложението:

- сканирай QR кода
- сваляне от App Store
- сваляне от Google Play

Как и защо да проверявате маслото си? | Съвети от AUTODOC

5K гледания

Публикувано на: 23/02/2023
5-те най-чести причини за течове на масло | Съвети от AUTODOC

3K гледания

Публикувано на: 30/03/2023
Неща, които никога не трябва да правите с ръчната трансмисия | Съвети от AUTODOC

46K гледания

Публикувано на: 20/10/2020
Топ 5 съветa за предотвратяване на ръжда по колата | Съвети от AUTODOC

3K гледания

Публикувано на: 27/07/2023
