Важно!

Тази процедура на смяна може да се използва за:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

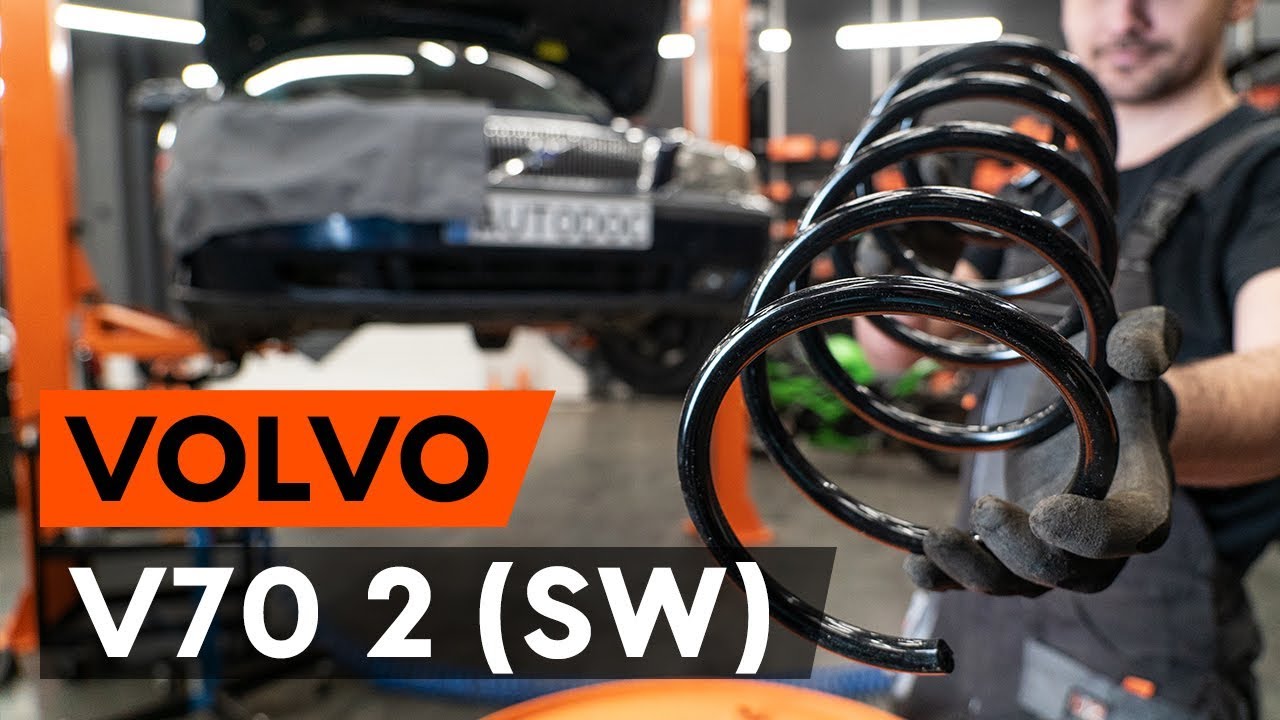

Как да сменим предна пружини на VOLVO V70 2 (SW) [ИНСТРУКЦИЯ AUTODOC]

Как се сменят предни пружини на Volvo V70 SW – Ръководство за смяна

Всичките части, които трябва да смениш – Пружинно окачване за V70 II (285) и други модели VOLVO

пружина за ходовата част

Пружинен буфер за амортисьор

        пружина за ходовата част за VOLVO V70 II (285) T5 бензин (250 K.C.)

        пружина за ходовата част за VOLVO V70 II (285) 2.4 T бензин (200 K.C.)

        пружина за ходовата част за VOLVO V70 II (285) 2.4 бензин (140 K.C.)

        пружина за ходовата част за VOLVO V70 II (285) 2.4 бензин (170 K.C.)

        пружина за ходовата част за VOLVO V70 II (285) 2.5 T бензин (209 K.C.)

        пружина за ходовата част за VOLVO V70 II (285) T5 бензин (260 K.C.)

Смяна на: пружини – Volvo V70 SW. Инструментите, които ви трябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №18

                        Ударна вложка №13

                        Ударна вложка №18

                        Ударна вложка №21

                        HEX накрайник №H6

                        Дълга ударна вложка №19

                        Тресчотка

                        Динамометричен ключ

                        Клещи за водна помпа

                        Върток

                        Лост тип кози крак

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Клин за застопоряване на автомобил

                        Защитен калъф за калници

Купи инструменти

Смяна на: пружини – Volvo V70 SW. Професионалистите препоръчват:

Двете спирални пружини на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяната е идентична за лявата и дясната спирална пружина на прдното окачване.
Моля, имайте предвид: всичката работа по колата – Volvo V70 SW – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Почистете крепежните елементи на горния тампон на макферсона. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 5

Застопорете колелата с клинове.
Стъпкa 6

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 7

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 8

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Volvo V70 SW
Стъпкa 9

Отстранете колелото.
Стъпкa 10

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 11

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 12

Демонтирайте закрепването на кабела на датчика на ABS към амортисьора. Използвайте лост тип кози крак.
Стъпкa 13

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 15

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 16

Премахнете крепежните болтове.
Стъпкa 17

Отделете шенкела от амортисьора.
Стъпкa 18

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Volvo V70 SW – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 19

Демонтирайте МакФерсона.
Стъпкa 20

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – Volvo V70 SW. Съвет от AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 21

Свийте пружината.
Стъпкa 22

Премахнете тапата на тампона на макферсона. Използвайте лост тип кози крак.
Стъпкa 23

Обработете пръта на макферсона. Използвайте спрей WD-40.

Стъпкa 24

Развийте гайката на пръта на амортисьора. Използвайте HEX №H6. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 25

Развийте крепежния елемент на опората на макферсона. Използвайте HEX №H6. Изполвайте тресчотен ключ. Използвайте клещи за водна помпа.
Стъпкa 26

Демонтирайте горната опора на МакФерсона.
Стъпкa 27

Освободете спиралната пружина.
Стъпкa 28

Демонтирайте пружината.
Стъпкa 29

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: пружини – Volvo V70 SW. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 30

Монтирайте маншона и буфера към амортисьора.
Стъпкa 31

Поставете пружината на амортисьора.
Стъпкa 32

Свийте пружината.
Стъпкa 33

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 34

Завийте крепежния елемент на опората на макферсона. Използвайте HEX №H6. Изполвайте тресчотен ключ. Използвайте клещи за водна помпа.
Стъпкa 35

Стегнете гайката на пръта на амортисьора. Използвайте HEX №H6. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 65 Nm.

AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 36

Отпуснете пружината.
Стъпкa 37

Премахнете сглобеният макферсон.
Стъпкa 38

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 39

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Volvo V70 SW – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 40

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 41

Монтирайте МакФерсона към шенкела.
Стъпкa 42

Монтирайте крепежните болтове. Използвайте лост тип кози крак.
Стъпкa 43

Премахнете опората под шенкела.

AUTODOC препоръчва:
Volvo V70 SW – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 44

Завийте крепежния елемент, който свързва макферсона към шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 45

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 105 Nm.+60°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 46

Монтирайте щангата за напречна устойчивост.
Стъпкa 47

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.
Стъпкa 48

Монтирайте закрепването на кабела на датчика на ABS към амортисьора.
Стъпкa 49

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 50

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 25 Nm.
Стъпкa 51

Обработете крепежните елементи на макферсона. Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 52

Сложете тапата на тампона на макферсона.

Стъпкa 53

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 54

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: пружини – Volvo V70 SW. След като приложите спрея, изчакайте няколко минути.
Стъпкa 55

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. Volvo V70 SW
Стъпкa 56

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 57

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 140 Nm.
Стъпкa 58

Премахнете криковете и клиновете.
Стъпкa 59

Премахнете покривалото на калника.
Стъпкa 60

Затворете капака на двигателя.
