Важно!

Тази процедура на смяна може да се използва за:
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

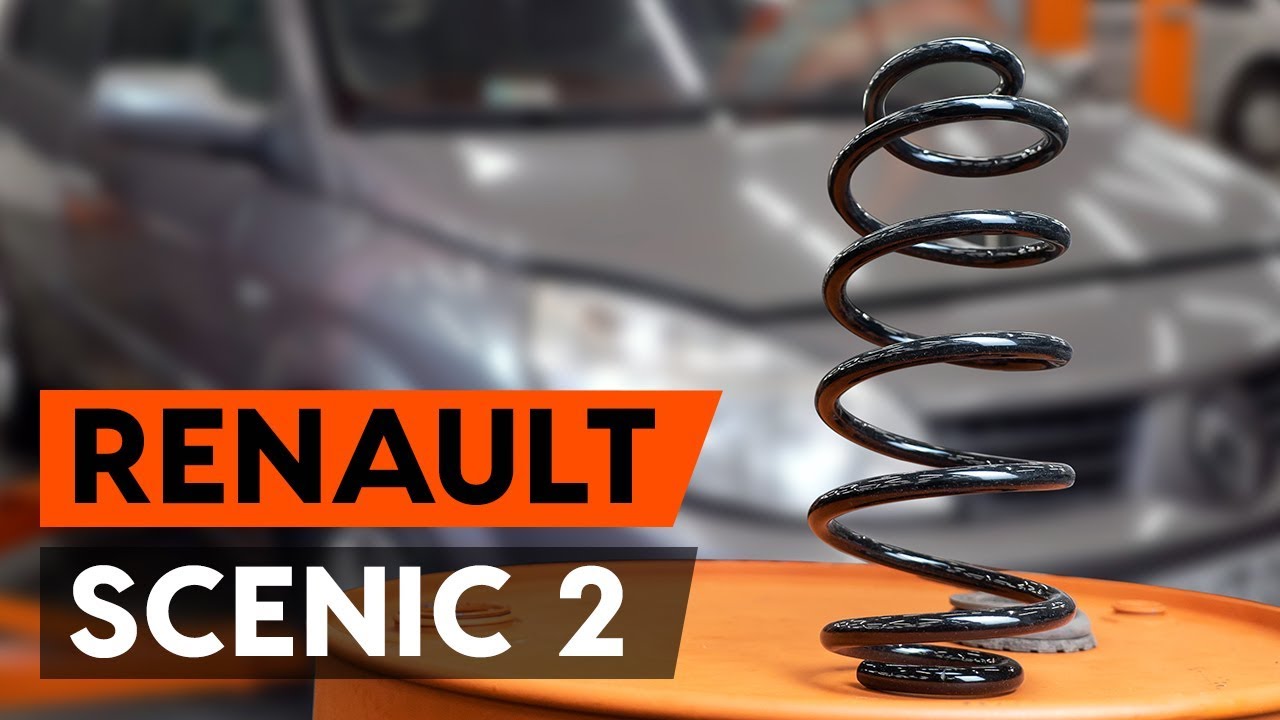

Как да сменим предна пружина за ходовата част на RENAULT SCENIC 2 (JM) [ИНСТРУКЦИЯ AUTODOC]

Как се сменят предни пружини на Renault Scenic 2 – Ръководство за смяна

Всичките части, които трябва да смениш – Пружинно окачване за SCÉNIC II (JM0/1_) и други модели RENAULT

Алтернативни продукти

пружина за ходовата част

188C0104 RIDEX Пружина за ходовата част

52,71 BGN

Магазин

SKCS-0040104 STARK Пружина за ходовата част

56,72 BGN

Магазин

2240851 METZGER Пружина за ходовата част

59,12 BGN

Магазин

RH2706 KYB Пружина за ходовата част

78,16 BGN

Магазин

4025088 KRAFT Пружина за ходовата част

82,77 BGN

Магазин

4072966 LESJÖFORS Пружина за ходовата част

85,03 BGN

Магазин

533960 NK Пружина за ходовата част

86,98 BGN

Магазин

998 833 SACHS Пружина за ходовата част

95,62 BGN

Магазин

SC10101 DELPHI Пружина за ходовата част

96,11 BGN

Магазин

36-213023 BILSTEIN Пружина за ходовата част

120,05 BGN

Магазин

Смяна на: пружини – Renault Scenic 2 – инструментите, които може да потрябват:

                      Телена четка

                      Спрей WD-40

                      Медна грес

                      Гаечен накрайник № 10

                      Гаечен накрайник № 13

                      Гаечен накрайник № 17

                      Гаечен накрайник № 18

                      Накрайник Torx T20

                      HEX накрайник №H6

                      Комбиниран гаечен ключ № 19

                      Дълга ударна вложка №19

                      Специална вложка за демонтаж на амортисьори

                      Тресчотка

                      Динамометричен ключ

                      Плоско длето

                      Върток

                      Чук

                      Лост тип кози крак

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – Renault Scenic 2. Експертите на AUTODOC препоръчват:

Двете спирални пружини на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяната е идентична за лявата и дясната спирална пружина на прдното окачване.
Моля, имайте предвид: всичката работа по колата – Renault Scenic 2 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Развийте крепежния елемент на лявата решетка под чистачките. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 4

Премахнете гумената лента.
Стъпкa 5

Премахнете лявата решетка под чистачките.
Стъпкa 6

Развийте крепежния елемент на дясната решетка под чистачките. Използвайте Torx T20.
Стъпкa 7

Повдигнете малко горният защитен панел на дясната решетка под чистачките.
Стъпкa 8

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 9

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 10

Застопорете колелата с клинове.
Стъпкa 11

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 12

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 13

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Renault Scenic 2
Стъпкa 14

Отстранете колелото.
Стъпкa 15

Почистете крепежните елементи, които свързват стабилизатора към макферсона и тези, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 16

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте тръбен ключ №17.
Стъпкa 17

Разсъединете кабела и спирачния маркуч от конзолата на амортисьора. Използвайте лост тип кози крак.
Стъпкa 18

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте тръбен ключ №18. Използвайте върток.
Стъпкa 19

Премахнете крепежния болт.

Стъпкa 20

Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Развийте крепежните елементи на шарнира към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 22

Премахнете крепежния болт.
Стъпкa 23

Отсъединете шарнира от шенкела. Използвайте лост тип кози крак.
Стъпкa 24

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 25

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте специална вложка, за демонтиране на амортисьора. Изполвайте тресчотен ключ.
Стъпкa 26

Отделете шенкела от амортисьора. Използвайте чук. Използвайте плоско длето за метал.
Стъпкa 27

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Renault Scenic 2 – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 28

Демонтирайте МакФерсона.
Стъпкa 29

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – Renault Scenic 2. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 30

Свийте пружината.
Стъпкa 31

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 32

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H6.
Стъпкa 33

Демонтирайте горната опора на МакФерсона.
Стъпкa 34

Освободете спиралната пружина.
Стъпкa 35

Демонтирайте пружината.

AUTODOC препоръчва:
Смяна на: пружини – Renault Scenic 2. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 36

Поставете пружината на амортисьора.
Стъпкa 37

Свийте пружината.
Стъпкa 38

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 39

Стегнете гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 40

Отпуснете пружината.
Стъпкa 41

Премахнете сглобеният макферсон.
Стъпкa 42

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 43

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Renault Scenic 2 – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 44

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 45

Монтирайте МакФерсона към шенкела.
Стъпкa 46

Повдигнете хидравличния трансмисионен крик с 10-15 см.

Стъпкa 47

Премахнете специалният гаечен накрайник, който се използва за изваждане на амортисьора от шенкела.
Стъпкa 48

Обработете крепежните елементи на макферсона. Използвайте спрей WD-40.
Стъпкa 49

Монтирайте и затегнете новия болт на шенкела. Използвайте тръбен ключ №18.
Стъпкa 50

Почистете монтажното място на шарнира. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 51

Съединете шарнира към шенкела.
Стъпкa 52

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: пружини – Renault Scenic 2. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 53

Монтирайте крепежния болт.
Стъпкa 54

Стегнете закрепването на шарнирния болт. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 55

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 105 Nm.
Стъпкa 56

Монтирайте закрепването на кабела на датчика на ABS към амортисьора. Закрепете спирачния маркуч към амортисьора.
Стъпкa 57

Монтирайте щангата за напречна устойчивост.
Стъпкa 58

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 44 Nm.
Стъпкa 59

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 60

Почистете монтажното място на джантата. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 61

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Renault Scenic 2
Стъпкa 62

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 63

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 21 Nm.
Стъпкa 64

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 65

Монтирайте и закрепете дясната решетка под чистачките.
Стъпкa 66

Завийте крепежните елементи на дясната решетка под чистачките. Използвайте Torx T20.
Стъпкa 67

Монтирайте лявата решетка под чистачките.
Стъпкa 68

Завийте крепежния елемент на лявата решетка под чистачките. Използвайте тръбен ключ №10.
Стъпкa 69

Поставете гумената лента.
Стъпкa 70

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 71

Премахнете покривалото на калника.
Стъпкa 72

Затворете капака на двигателя.
Стъпкa 73

Премахнете криковете и клиновете.
