Важно!

Тази процедура на смяна може да се използва за:
AUDI A4 Седан (8K2, B8) 1.8 TFSI, AUDI A4 Седан (8K2, B8) 2.0 TFSI, AUDI A4 Седан (8K2, B8) 2.0 TFSI, AUDI A4 Седан (8K2, B8) 2.0 TFSI quattro, AUDI A4 Седан (8K2, B8) 1.8 TFSI quattro, AUDI A4 Седан (8K2, B8) 2.0 TFSI flexible fuel quattro, AUDI A4 Седан (8K2, B8) 1.8 TFSI, AUDI A4 Седан (8K2, B8) 2.0 TFSI quattro, AUDI A4 Седан (8K2, B8) 2.0 TFSI, AUDI A4 Седан (8K2, B8) 1.8 TFSI, AUDI A4 Седан (8K2, B8) 1.8 TFSI quattro, AUDI A4 Седан (8K2, B8) 2.0 TFSI quattro … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

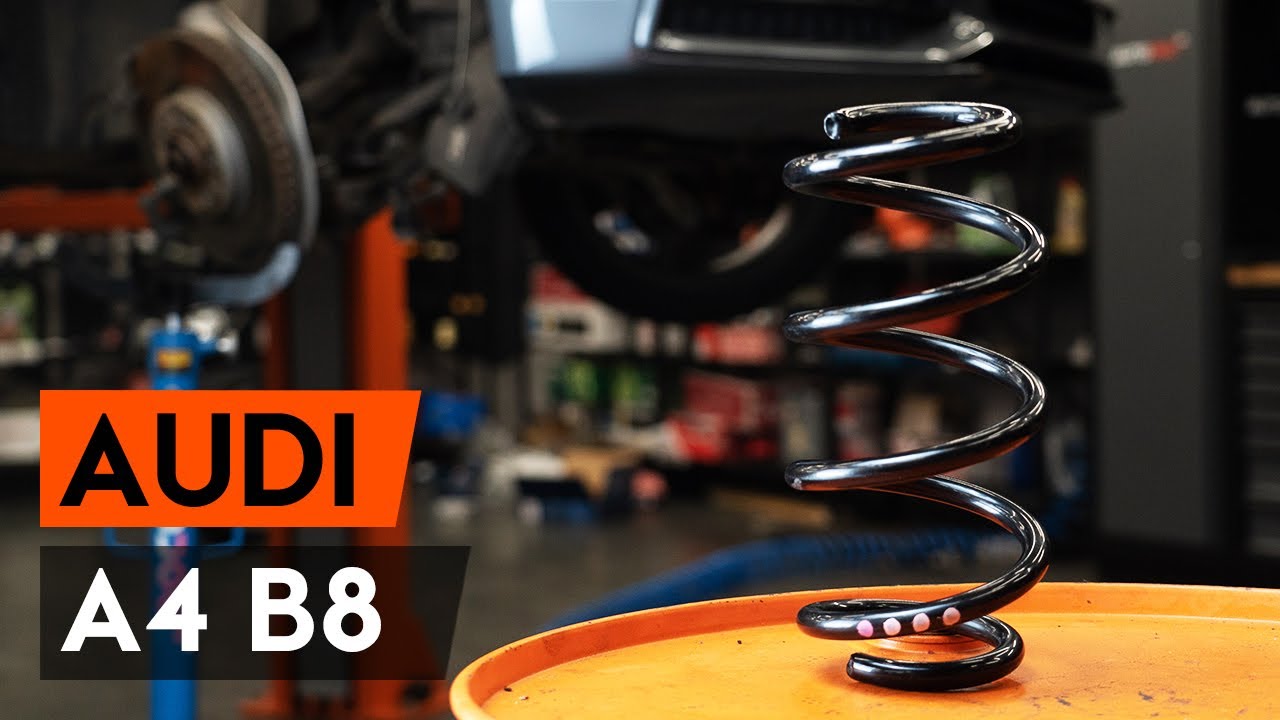

Как да сменим переден пружина за ходовата част на Audi A4 B8 Седан [ИНСТРУКЦИЯ AUTODOC]

Всичките части, които трябва да смениш – Пружинно окачване за A4 Седан (8K2, B8) и други модели AUDI

пружина за ходовата част

допълнителна пружина

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 2.0 TFSI бензин (224 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 2.0 TFSI бензин (211 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 1.8 TFSI бензин (170 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 2.0 TFSI quattro бензин (220 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 2.0 TFSI quattro бензин (211 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 1.8 TFSI quattro бензин (170 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 1.8 TFSI quattro бензин (160 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 1.8 TFSI бензин (160 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8K2, B8) 2.0 TFSI flexible fuel quattro Бензин/Етанол (180 K.C.)

Смяна на: пружини – Audi A4 B8. Списък с нужните инструменти:

                        Телена четка

                        Четка за почистване с найлонови косми

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №16

                        Комбиниран гаечен ключ №18

                        Комбиниран гаечен ключ №21

                        Гаечен накрайник № 13

                        Гаечен накрайник № 16

                        Гаечен накрайник № 18

                        Гаечен накрайник № 21

                        HEX накрайник №H6

                        HEX накрайник №H18

                        Специална вложка за демонтаж на амортисьори

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Чук

                        Избивач

                        Плоска Отвертка

                        Менгеме

                        Лост тип кози крак

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – Audi A4 B8. AUTODOC препоръчва:

Двете спирални пружини на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяната е идентична за лявата и дясната спирална пружина на прдното окачване.
Моля, имайте предвид: всичката работа по колата – Audi A4 B8 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Отстранете фиксаторите от пластмасовата решетка на чистачките.
Стъпкa 4

Повдигнете пластмасовата решетка под чистачките.
Стъпкa 5

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 6

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 7

Застопорете колелата с клинове.
Стъпкa 8

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 9

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 10

Развийте болтовете на колелото.

Смяна на: пружини – Audi A4 B8. Съвет:

За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 11

Отстранете колелото.
Стъпкa 12

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Развийте закрепването на горния носач (2 броя). Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 14

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 15

Развийте крепежната гайка, която закрепя биалетката към вилката на амортисьора. Използвайте комбиниран гаечен ключ № 16.
Стъпкa 16

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 17

Развийте крепежните елементи, които свързват биалетката към напречния стабилизатор. Използвайте комбиниран гаечен ключ № 16 (2 броя).
Стъпкa 18

Снемете биалетката.
Стъпкa 19

Почистете крепежните елементи на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 20

Развийте крепежния болт, който свързва макферсона с вилката на амортисьора. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 21

Премахнете крепежния болт.
Стъпкa 22

Почистете крепежния елемент на главината на колелото. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 23

Развийте гайката на главината. Използвайте HEX №H18. Използвайте върток.
Стъпкa 24

Развийте крепежния болт, който свързва вилката на амортисьора с долния носач. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 25

Разсъединете кабела на датчика на ABS. Използвайте лост тип кози крак.
Стъпкa 26

Почистете конектора на ABS сензора. Използвайте четка за почистване с найлонови косми. Използвайте спрей WD-40.
Стъпкa 27

Откачете конектора на ABS сензора.
Стъпкa 28

Премахнете крепежния болт. Използвайте клин. Използвайте чук.
Стъпкa 29

Откачете горният носач от шенкела. Използвайте лост тип кози крак.
Стъпкa 30

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 31

Откачете спирачния маркуч. Използвайте лост тип кози крак.
Стъпкa 32

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 33

Развийте крепежните елементи на спирачния апарат. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 34

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 35

Откачете фиксиращата пружина на спирачния апарат. Използвайте лост тип кози крак. Използвайте права отвертка.
Стъпкa 36

Демонтирайте супорта.

Смяна на: пружини – Audi A4 B8. Експертите на AUTODOC препоръчват:

Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 37

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 38

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте комбиниран гаечен ключ № 21.
Стъпкa 39

Отделете кормилния накрайник от шенкела.
Стъпкa 40

Премахнете крепежния болт.

Стъпкa 41

Откачете крепежния елемент, който свързва макферсона с носача.
Стъпкa 42

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:

Важно! Дръжте макферсона, докато развивате крепежните болтове. Audi A4 B8

Стъпкa 43

Демонтирайте МакФерсона.
Стъпкa 44

Захванете макферсона с носачите в менгеме.
Стъпкa 45

Почистете крепежните елементи на макферсона. Използвайте четка за почистване с найлонови косми. Използвайте спрей WD-40.
Стъпкa 46

Развийте крепежния елемент, който свързва макферсона с вилката на амортисьора. Използвайте специална вложка, за демонтиране на амортисьора. Изполвайте тресчотен ключ.

Стъпкa 47

Откачете вилката на амортисьора от макферсона.
Стъпкa 48

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – Audi A4 B8. Професионалистите препоръчват:

Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 49

Свийте пружината.
Стъпкa 50

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 51

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №18. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 52

Освободете спиралната пружина.
Стъпкa 53

Демонтирайте горната опора на МакФерсона.
Стъпкa 54

Демонтирайте пружината.
Стъпкa 55

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:

Смяна на: пружини – Audi A4 B8. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.

Стъпкa 56

Монтирайте маншона и буфера към амортисьора.
Стъпкa 57

Поставете пружината на амортисьора.
Стъпкa 58

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 59

Свийте пружината.
Стъпкa 60

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №18. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.

Смяна на: пружини – Audi A4 B8. Съвет:

Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 61

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 62

Отпуснете пружината.
Стъпкa 63

Премахнете сглобеният макферсон.
Стъпкa 64

Почистете монтажното място на вилката на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 65

Закрепете вилката на амортисьора към макферсона.
Стъпкa 66

Обработете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 67

Освободете менгемето и премахнете макферсона заедно с носача.
Стъпкa 68

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 69

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

Смяна на: пружини – Audi A4 B8. Съвет от експертите на AUTODOC:

За да избегнете наранявания, придържайте макферсона, когато завивате крепежните болтове.
Стъпкa 70

Почистете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 71

Съединете кормилния накрайник към шенкела.
Стъпкa 72

Почистете монтажните места и резбата на лоста на окачването. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 73

Монтирайте крепежния болт.
Стъпкa 74

Закрепете крепежните елементи свързващи вилката на амортисьора към долния носач. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 75

Премахнете опората под шенкела.

AUTODOC препоръчва:

Смяна на: пружини – Audi A4 B8. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 76

Закрепете горният носач към шенкела.
Стъпкa 77

Монтирайте крепежния болт.
Стъпкa 78

Завийте крепежните елементи (2 броя) на горния носач. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 79

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте комбиниран гаечен ключ № 21.
Стъпкa 80

Закрепете спирачния маркуч.
Стъпкa 81

Съединете кабела на датичка на ABS.
Стъпкa 82

Закрепете конектора на ABS сензора.
Стъпкa 83

Поставете спирачния апарат и го захванете. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 30 Nm.
Стъпкa 84

Поставете стопорната пружина на спирачния супорт.
Стъпкa 85

Монтирайте крепежния болт.
Стъпкa 86

Завийте крепежните елементи свързващи макферсона към амортисьорната вилка. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 87

Почистете монтажните места на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 88

Монтирайте щангата за напречна устойчивост.
Стъпкa 89

Затегнете крепежния елемент на стабилизатора. Използвайте комбиниран гаечен ключ № 16 (2 броя).
Стъпкa 90

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 91

Затегнете крепежния елемент свързващ биалетката към вилката на амортисьора. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.+90°

AUTODOC препоръчва:

Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 92

Затегнете крепежния елемент, който свързва стабилизатора с биалетката. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.+90°

AUTODOC препоръчва:

Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 93

Затегнете крепежния болт, който свързва вилката на амортисьора към долния носач. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.+90°

AUTODOC препоръчва:

Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 94

Затегнете крепежния бoлт, който свързва макферсона с вилката на амортисьора. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.+180°

AUTODOC препоръчва:

Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 95

Махнете опората поставена под носача.

Смяна на: пружини – Audi A4 B8. Експертите на AUTODOC препоръчват:

Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.

Стъпкa 96

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 100 Nm.

Стъпкa 97

Стегнете закрепването на горния носач (2 броя). Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 98

Притегнете закрепването на главината. Използвайте HEX №H18. Използвайте динамометричен ключ. Затегнете я с усилие от 200 Nm.
Стъпкa 99

Обработете крепежните елементи на макферсона. Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 100

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 101

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:

Смяна на: пружини – Audi A4 B8. След като приложите спрея, изчакайте няколко минути.
Стъпкa 102

Монтирайте колелото.

Смяна на: пружини – Audi A4 B8. Съвет от AUTODOC:

За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 103

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 104

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 105

Премахнете криковете и клиновете.
Стъпкa 106

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.+90°

AUTODOC препоръчва:

Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 107

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 108

Монтирайте и прикрепете пластмасовата решетка под чистачките.
Стъпкa 109

Монтирайте крепежните елементи на пластмасовата решетка на чистачките.
Стъпкa 110

Премахнете покривалото на калника.
Стъпкa 111

Затворете капака на двигателя.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Как се сменят задни амортисьори на Audi A4 B8 – Ръководство за смяна

Безплатно сваляне
2.56 MB
Как се сменя преден макферсон на Audi A4 B8 – Ръководство за смяна

Безплатно сваляне
5.69 MB
Как се сменят предни спирачни накладки на Audi A4 B8 – Ръководство за смяна

Безплатно сваляне
1.79 MB
Как се сменят задни спирачни накладки на Audi A4 B8 – Ръководство за смяна

Безплатно сваляне
1.81 MB
Как се сменят предни спирачни дискове на Audi A4 B8 – Ръководство за смяна

Безплатно сваляне
2.29 MB
Как се сменят задни спирачни дискове на Audi A4 B8 – Ръководство за смяна

Безплатно сваляне
2.31 MB

Как се сменят предни пружини на Audi A4 B6 Avant – Ръководство за смяна

Безплатно сваляне
4.25 MB
Как се сменят предни пружини на Audi A4 B7 Avant – Ръководство за смяна

Безплатно сваляне
12.91 MB
Как се сменят предни пружини на Audi A4 B5 Avant – Ръководство за смяна

Безплатно сваляне
11.27 MB
Как се сменят задни пружини на Audi A4 B5 Avant – Ръководство за смяна

Безплатно сваляне
10.12 MB
Как се сменят предни пружини на AUDI A4 B8 Avant (8K5) – Ръководство за смяна

Безплатно сваляне
5.4 MB
Как се сменят предни пружини на Audi A4 B5 седан – Ръководство за смяна

Безплатно сваляне
4.27 MB

Твоят профил е твой личен асистент.

Може да следи разходите за колата, да води бордови журнал и график за смяна на части, да запазва бележки и документи.

Инсталирай си приложението AUTODOC CLUB!

Твой личен мениджър за разходи за автомобила, съвети за обслужване, напомняния за предстоящи уговорки и интервали на обслужване, инструкции за самостоятелен ремонт - всичко това на телефона ти.

Сканирай

За да свалиш приложението:

- сканирай QR кода
- сваляне от App Store
- сваляне от Google Play

Съвети и трикове за AUDI A4 Седан (8K2, B8)

Виж още

Важни разлики между авто инструментите | AUTODOC

3K гледания

Публикувано на: 16/12/2021
Защо ел. стъклата ми се движат бавно? | Съвети от AUTODOC

5K гледания

Публикувано на: 08/07/2021
Неща, които никога не трябва да правите с ръчната трансмисия | Съвети от AUTODOC

38K гледания

Публикувано на: 20/10/2020
ТОП 8 грешки, които шофьорите правят | AUTODOC

3K гледания

Публикувано на: 09/12/2021
