Важно!

Тази процедура на смяна може да се използва за:
AUDI A4 Седан (8D2, B5) 1.8, AUDI A4 Седан (8D2, B5) 1.8 T, AUDI A4 Седан (8D2, B5) 1.8 quattro, AUDI A4 Седан (8D2, B5) 1.8 T quattro, AUDI A4 Седан (8D2, B5) 1.8 T quattro, AUDI A4 Седан (8D2, B5) 1.8 T, AUDI A4 Седан (8D2, B5) 1.8, AUDI A4 Седан (8D2, B5) 1.8 quattro, AUDI A4 Седан (8D2, B5) 1.6 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

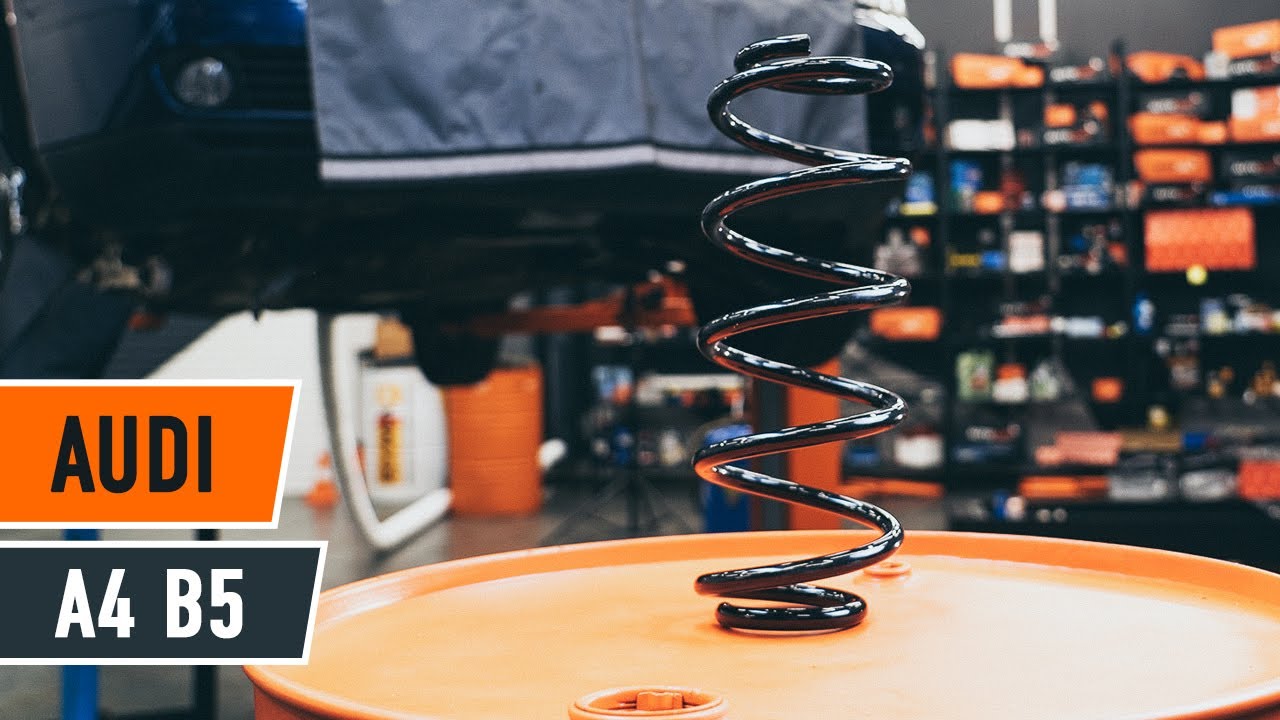

Как да сменим предни пружина за ходовата част на AUDI A4 B5 Седан [AUTODOC УРОК]

Как се сменят предни пружини на Audi A4 B5 седан – Ръководство за смяна

Всичките части, които трябва да смениш – Пружинно окачване за A4 Седан (8D2, B5) и други модели AUDI

пружина за ходовата част

Пружинен буфер за амортисьор

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.6 бензин (100 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 бензин (125 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 T бензин (150 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 quattro бензин (125 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 T quattro бензин (150 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 T quattro бензин (180 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 T бензин (180 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 бензин (115 K.C.)

        пружина за ходовата част за AUDI A4 Седан (8D2, B5) 1.8 quattro бензин (115 K.C.)

Смяна на: пружини – Audi A4 B5 седан. Инструментите, които ви трябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №16

                        Комбиниран гаечен ключ №18

                        Гаечен накрайник № 13

                        Гаечен накрайник № 16

                        Гаечен накрайник № 18

                        HEX накрайник №H6

                        HEX накрайник №H14

                        Дълга ударна вложка №17

                        Тресчотка

                        Чук

                        Върток

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Лост тип кози крак

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: пружини – Audi A4 B5 седан. Експертите на AUTODOC препоръчват:

Двете спирални пружини на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за лявата и дясната спирална пружина на задното окачване.
Моля, имайте предвид: всичката работа по колата – Audi A4 B5 седан – трябва да се извърши с изключен двигател.

Извършете смяната в следната последователност:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Снемете пластмасовата решетка под чистачките.
Стъпкa 4

Повдигнете пластмасовата решетка под чистачките.

Стъпкa 5

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 6

Разхлабете горните крепежни елементи на макферсона. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 7

Застопорете колелата с клинове.

Стъпкa 8

Разхлабете крепежните елементи на задвижващия вал. Използвайте HEX №H14. Използвайте върток.
Стъпкa 9

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 10

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 11

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Audi A4 B5 седан
Стъпкa 12

Отстранете колелото.
Стъпкa 13

Почистeте всичките съединения на лоста. Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте закрепването на горните носачи. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 15

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 16

Развийте крепежния елемент, който свързва стабилизатора с биалетката. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.

Стъпкa 17

Премахнете крепежния болт.
Стъпкa 18

Премахнете биалетката.

Стъпкa 19

Почистете долния крепежен елемент свързващ макферсона към шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 20

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 21

Премахнете крепежния болт.
Стъпкa 22

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.

AUTODOC препоръчва:
Смяна на: пружини – Audi A4 B5 седан. След като приложите спрея, изчакайте няколко минути.
Стъпкa 23

Развийте крепежния елемент свързващ носача към подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте върток.
Стъпкa 24

Премахнете крепежния болт.

Стъпкa 25

Откачете носача. Използвайте лост тип кози крак.
Стъпкa 26

Премахнете крепежния болт. Използвайте HEX №H14.
Стъпкa 27

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 28

Премахнете крепежния болт.
Стъпкa 29

Премахнете носачите. Използвайте лост тип кози крак. Използвайте чук.
Стъпкa 30

Премахнете задвижващия вал от шенкела.

Смяна на: пружини – Audi A4 B5 седан. Професионалистите препоръчват:
Уверете се, че задвижващия вал не е в увиснало състояние (когато колата е повдигната с крик).
Стъпкa 31

Развийте горните крепежни елементи на макферсона.

AUTODOC препоръчва:
Audi A4 B5 седан – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 32

Демонтирайте МакФерсона.
Стъпкa 33

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: пружини – Audi A4 B5 седан. AUTODOC препоръчва:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 34

Почистете горния крепежен елемент на тампона на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 35

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 36

Премахнете горния тампон на макферсона, заедно с носачите.

Стъпкa 37

Свийте пружината.
Стъпкa 38

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 39

Развийте гайката на буталния прът на макферсона. Използвайте тръбен ключ №18. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 40

Демонтирайте опората, маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: пружини – Audi A4 B5 седан. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 41

Освободете спиралната пружина. Демонтирайте пружината.
Стъпкa 42

Поставете пружината на амортисьора.
Стъпкa 43

Свийте пружината.
Стъпкa 44

Сложете тампона, маншона и отбойника на амортисьора.
Стъпкa 45

Стегнете гайката на пръта на амортисьора. Използвайте HEX №H6. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.

AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 46

Отпуснете пружината.
Стъпкa 47

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 48

Монтирайте горния тампон на макферсона, заедно с носачите.
Стъпкa 49

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 20 Nm.
Стъпкa 50

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.

Стъпкa 51

Премахнете сглобеният макферсон.
Стъпкa 52

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 53

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 54

Закрепете горните крепежни елементи на макферсона. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ. Не го затягайте.

AUTODOC препоръчва:
Audi A4 B5 седан – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 55

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 56

Почистете шпонките на карето на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 57

Монтирайте задвижващия вал.

Стъпкa 58

Монтирайте носачите. Използвайте лост тип кози крак.
Стъпкa 59

Монтирайте крепежния болт.
Стъпкa 60

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: пружини – Audi A4 B5 седан. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 61

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 62

Закрепете носача.
Стъпкa 63

Монтирайте крепежния болт.

Стъпкa 64

Завийте крепежните елементи свързващи носача с подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 65

Монтирайте крепежния болт.
Стъпкa 66

Завийте долния крепежен елемент на макферсона. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 67

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 68

Стегнете долния закрепващ възел на амортисьора. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.
Стъпкa 69

Затегнете крепежния елемент свързващ носача към подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 70

Стегнете закрепването на горните носачи. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 71

Монтирайте щангата за напречна устойчивост.
Стъпкa 72

Монтирайте крепежния болт.
Стъпкa 73

Затегнете крепежния елемент на стабилизатора. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 74

Затегнете крепежния елемент, който свързва стабилизатора с биалетката. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 75

Премахнете опората под шенкела.

AUTODOC препоръчва:
Audi A4 B5 седан – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 76

Монтирайте и затегнете болта на задвижващия вал. Използвайте HEX №H14.

Стъпкa 77

Обработете крепежните елементи на шенкела. Обработете крепежните елементи на макферсона. Обработете всички съединения на биалетката. Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 78

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 79

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 80

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: пружини – Audi A4 B5 седан. След като приложите спрея, изчакайте няколко минути.
Стъпкa 81

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Audi A4 B5 седан
Стъпкa 82

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 83

Спуснете автомобила.
Стъпкa 84

Затегнете свързващия болт на задвижващия вал на главината. Използвайте HEX №H14. Използвайте динамометричен ключ. Затегнете я с усилие от 115 Nm.+180°

Смяна на: пружини – Audi A4 B5 седан. Експертите на AUTODOC препоръчват:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 85

Затегнете болтовете на джантите в кръстосан ред. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 86

Премахнете криковете и клиновете.
Стъпкa 87

Затегнете горните крепежни елементи на макферсона. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 75 Nm.
Стъпкa 88

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.

Стъпкa 89

Монтирайте и прикрепете пластмасовата решетка под чистачките.
Стъпкa 90

Монтирайте уплътнението на пластмасовата решетка под чистачките.
Стъпкa 91

Премахнете покривалото на калника.

Стъпкa 92

Затворете капака на двигателя.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Как се сменя заден макферсон на Audi A4 B5 седан – Ръководство за смяна

Безплатно сваляне
2.77 MB
Как се сменя преден макферсон на Audi A4 B5 седан – Ръководство за смяна

Безплатно сваляне
4.67 MB
Как се сменят задни пружини на Audi A4 B5 седан – Ръководство за смяна

Безплатно сваляне
2.7 MB
Как се сменят предни спирачни накладки на Audi A4 B5 седан – Ръководство за смяна

Безплатно сваляне
1.51 MB
Как се сменят задни спирачни накладки на Audi A4 B5 седан – Ръководство за смяна

Безплатно сваляне
1.51 MB
Как се сменят задни спирачни дискове на Audi A4 B5 седан – Ръководство за смяна

Безплатно сваляне
1.98 MB

Как се сменят предни пружини на Audi A4 B7 Avant – Ръководство за смяна

Безплатно сваляне
3.27 MB
Как се сменят предни пружини на AUDI A4 B8 Avant (8K5) – Ръководство за смяна

Безплатно сваляне
5.4 MB
Как се сменят предни пружини на Audi A4 B6 – Ръководство за смяна

Безплатно сваляне
2.39 MB
Как се сменят предни пружини на Audi A4 B6 Avant – Ръководство за смяна

Безплатно сваляне
4.25 MB
Как се сменят предни пружини на Audi A4 B5 Avant – Ръководство за смяна

Безплатно сваляне
2.85 MB
Как се сменят задни пружини на Audi A4 B5 Avant – Ръководство за смяна

Безплатно сваляне
2.41 MB

Твоят профил е твой личен асистент.

Може да следи разходите за колата, да води бордови журнал и график за смяна на части, да запазва бележки и документи.

Инсталирай си приложението AUTODOC CLUB!

Твой личен мениджър за разходи за автомобила, съвети за обслужване, напомняния за предстоящи уговорки и интервали на обслужване, инструкции за самостоятелен ремонт - всичко това на телефона ти.

Сканирай

За да свалиш приложението:

- сканирай QR кода
- сваляне от App Store
- сваляне от Google Play

4 причини да свети лампата Check Engine | Съвети от AUTODOC

41K гледания

Публикувано на: 24/03/2022
Топ 5 грешки при работа под предния капак | Съвети от AUTODOC

3K гледания

Публикувано на: 04/08/2023
Топ 5 грешки при купуване на авточасти

2K гледания

Публикувано на: 10/03/2022
5 съвета за млади шофьори | Съвети от AUTODOC

2K гледания

Публикувано на: 31/01/2023
