Препоръчителен интервал за смяна на част от категория спирачен апарат : 100000 км

Важно!

Тази процедура на смяна може да се използва за:
MERCEDES-BENZ 190 (W201) E 1.8 (201.018), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.3-16 (201.034), MERCEDES-BENZ 190 (W201) E 2.3, MERCEDES-BENZ 190 (W201) E 2.3 (201.028), MERCEDES-BENZ 190 (W201) E 2.5-16 Evolution (201.036), MERCEDES-BENZ 190 (W201) E 2.5-16 (201.035), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) E 2.6 (201.029), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) 2.3, MERCEDES-BENZ 190 (W201) 2.3 E, MERCEDES-BENZ 190 (W201) 2.6, MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.6, MERCEDES-BENZ 190 (W201) D 2.0 (201.122) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим задни спирачни челюсти на MERCEDES-BENZ 190 W201 [ИНСТРУКЦИЯ]

Как се сменя заден спирачен апарат на Mercedes W201 – Ръководство за смяна

Всичките части, които трябва да смениш – Спирачен апарат за 190 (W201) и други модели MERCEDES-BENZ

спирачен апарат

        спирачен апарат за MERCEDES-BENZ 190 (W201) E 1.8 (201.018) бензин (109 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) E 2.0 (201.024) бензин (113 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) E 2.0 (201.024) бензин (116 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) 2.0 (201.023) бензин (102 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) 2.0 (201.023) бензин (105 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) E 2.0 бензин (118 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) E 2.0 (201.024) бензин (122 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) E 2.3-16 (201.034) бензин (185 K.C.)

        спирачен апарат за MERCEDES-BENZ 190 (W201) E 2.3 бензин (132 K.C.)

Смяна на: спирачен апарат – Mercedes W201. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Високотемпературна керамична грес

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №9

                        Комбиниран гаечен ключ №17

                        Ключ за спирачни тръбички № 14

                        Дълга ударна вложка №17

                        Лост тип кози крак

                        Чук

                        Избивач

                        Скоба за спирачен маркуч

                        Комплект за обезвъздушаване на спирачки

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачен апарат – Mercedes W201. Съвет от AUTODOC:

Процедурата по смяна е еднаква за левия и десния спирачен апарат на същата ос.
Моля, имайте предвид: всичката работа по колата – Mercedes W201 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.
Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Mercedes W201
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Премахнете фиксаторите на спирачните накладки. Използвайте клин. Използвайте чук.
Стъпкa 8

Премахнете фиксиращата пружина на спирачните накладки.
Стъпкa 9

Разделете спирачните накладки. Използвайте лост тип кози крак.

Стъпкa 10

Демонтирайте спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 11

Сложете скоба на спирачния маркуч с клещи за скоби за маркучи.
Стъпкa 12

Разхлабете закрепването на спирачния маркуч. Използвайте ключ за спирачни тръбички №14.
Стъпкa 13

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте крепежните елементи на спирачния апарат. Използвайте комбиниран гаечен ключ №17.
Стъпкa 15

Демонтирайте супорта.
Стъпкa 16

Откачете спирачния маркуч. Използвайте ключ за спирачни тръбички №14.
Стъпкa 17

Обработете спирачния маркуч. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – Mercedes W201. След като приложите спрея, изчакайте няколко минути.
Стъпкa 18

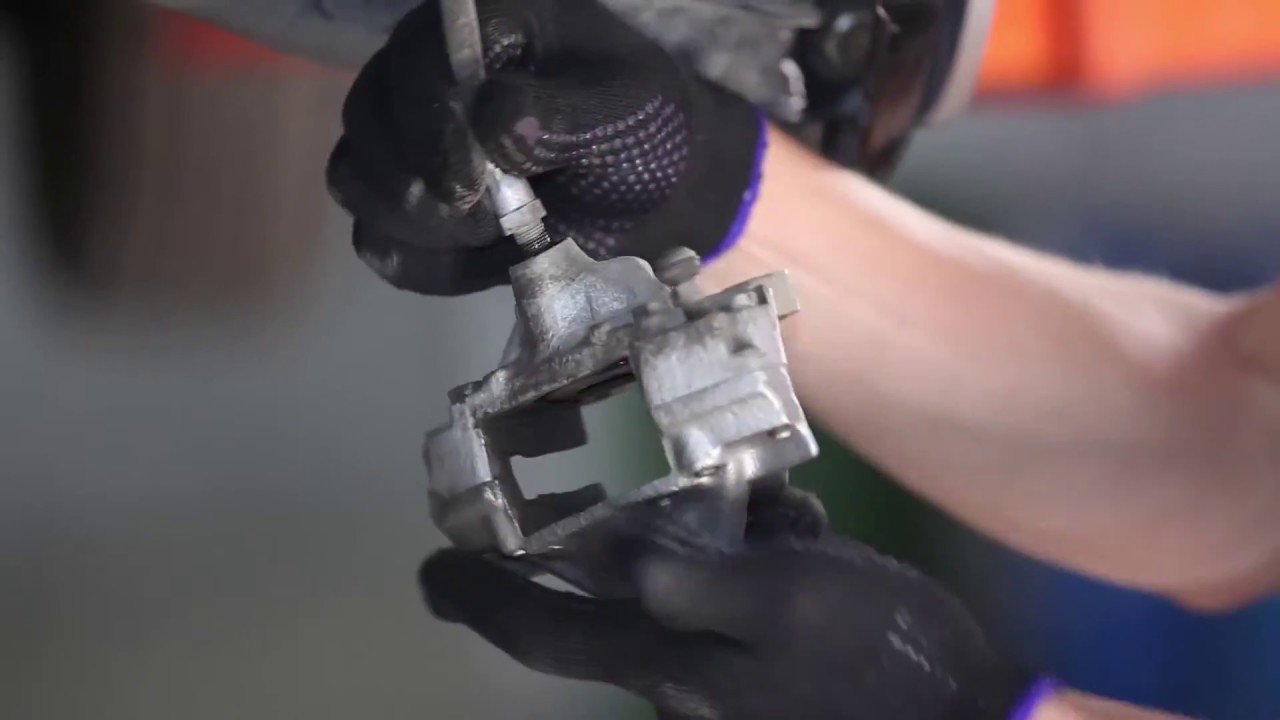

Съединете спирачния маркуч с новия спирачен апарат.
Стъпкa 19

Поставете спирачния апарат и го захванете. Използвайте комбиниран гаечен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 25 Nm.
Стъпкa 20

Монтирайте спирачните накладки.
Стъпкa 21

Монтирайте фиксиращата пружина на спирачните накладки.
Стъпкa 22

Монтирайте фиксаторите на спирачните накладки. Използвайте клин. Използвайте чук. Използвайте лост тип кози крак.
Стъпкa 23

Затегнете крепежния елемент свързващ спирачната тръба със спирачния апарат. Използвайте ключ за спирачни тръбички №14. Използвайте динамометричен ключ. Затегнете я с усилие от 18 Nm.
Стъпкa 24

Премахнете скобата на спирачния маркуч.
Стъпкa 25

Свържете комплекта за обезвъздушаване към щуцера на спирачките.

Стъпкa 26

Развийте щуцера за обезвъздушаване на спирачките. Използвайте комбиниран гаечен ключ № 9.
Стъпкa 27

Обезвъздушете спирачния апарат.
Стъпкa 28

Затегнете щуцера на спирачния апарат. Използвайте комбиниран гаечен ключ № 9. Използвайте динамометричен ключ. Затегнете я с усилие от 7 Nm.
Стъпкa 29

Откачете комплекта щуцер за обезвъздушаване на спирачките.
Стъпкa 30

Почистете замърсяванията от болта на спирачния маркуч. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачен апарат – Mercedes W201. AUTODOC препоръчва:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 31

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте високотемпературна керамична грес.
Стъпкa 32

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – Mercedes W201. След като приложите спрея, изчакайте няколко минути.
Стъпкa 33

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Mercedes W201
Стъпкa 34

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 35

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 36

Премахнете криковете и клиновете.

Смяна на: спирачен апарат – Mercedes W201. Експертите на AUTODOC препоръчват:
Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 37

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.

Смяна на: спирачен апарат – Mercedes W201. Съвет:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.
