Важно!

Тази процедура на смяна може да се използва за:
TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_), TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

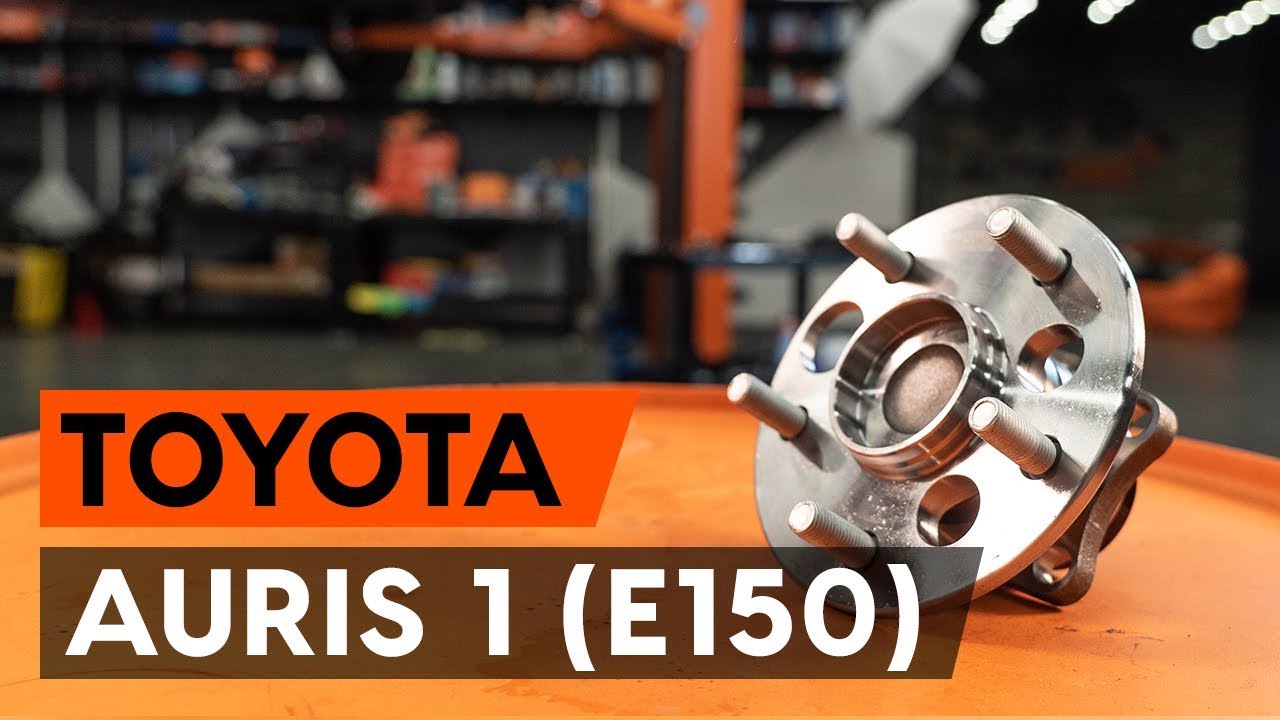

Как да сменим задни лагер главина на TOYOTA AURIS 1 (E150) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя заден лагер главина на Toyota Auris E15 – Ръководство за смяна

Всичките части, които трябва да смениш – Колесен лагер за AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) и други модели TOYOTA

комплект колесен лагер

колесен лагер

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_) бензин (144 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 2.0 D-4D (ADE150_) дизел (126 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 D-4D (NDE150_) дизел (90 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_) бензин (124 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.4 (ZZE150_) бензин (97 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) бензин (101 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.6 (ZRE151_) бензин (132 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.8 (ZRE152_) бензин (147 K.C.)

        комплект колесен лагер за TOYOTA AURIS (NRE15_, ZZE15_, ADE15_, ZRE15_, NDE15_) 1.33 Dual-VVTi (NRE150_) бензин (99 K.C.)

Смяна на: лагер главина – Toyota Auris E15 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Универсален спрей за почистване

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Гаечен накрайник № 14

                        Комбиниран гаечен ключ №14

                        Комбиниран гаечен ключ №17

                        Дълга ударна вложка №21

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Гумен чук

                        Клещи за водна помпа

                        Плоска Отвертка

                        Лост тип кози крак

                        Ударен чук за главина

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: лагер главина – Toyota Auris E15. AUTODOC препоръчва:

Не използвайте повторно лагерния възел на Вашия автомобил Toyota Auris E15.
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: лагер главина – Toyota Auris E15. Предприемете следните стъпки:

Стъпкa 1

Застопорете колелата с клинове.

Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 3

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

Смяна на: лагер главина – Toyota Auris E15. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Откачете жилото на ръчната спирачка от скобата на спирачният апарат. Използвайте клещи за водна помпа.
Стъпкa 8

Развийте крепежните елементи на спирачния апарат. Използвайте комбиниран гаечен ключ № 14. Използвайте комбиниран гаечен ключ № 17.
Стъпкa 9

Разделете спирачните накладки. Използвайте лост тип кози крак.

Стъпкa 10

Демонтирайте супорта.

Смяна на: лагер главина – Toyota Auris E15. Експертите на AUTODOC препоръчват:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 11

Демонтирайте спирачните накладки.
Стъпкa 12

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №14. Използвайте върток. Изполвайте тресчотен ключ.
Стъпкa 14

Демонтирайте планката на спирачния апарат.
Стъпкa 15

Почистете крепежните елементи на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 16

Демонтирайте спирачния диск. Използвайте гумен чук.
Стъпкa 17

Почистете крепежния елемент на главината на колелото. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 18

Почистете конектора на ABS сензора. Използвайте универсален почистващ спрей.
Стъпкa 19

Откачете конектора на ABS сензора. Използвайте права отвертка.
Стъпкa 20

Разсъединете кабела на датчика на ABS.
Стъпкa 21

Развийте закрепването на лагера на главината. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 22

Демонтирайте главината задно с лагера, тъй като те представляват неразглобяем възел. Използвайте ударен екстрактор за главина.
Стъпкa 23

Почистете монтажното място на лагера на главината. Използвайте телена четка.
Стъпкa 24

Монтирайте новата главина, заедно с лагера.
Стъпкa 25

Затегнете крепежния елемент на лагера на главината на колелото. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.

Смяна на: лагер главина – Toyota Auris E15. Съвет от експертите на AUTODOC:
Възелът на лагера на главината не трябва да има луфт спрямо шийката на оста.
Стъпкa 26

Обработете крепежните елементи на лагера на главината на колелото. Използвайте медна грес.
Стъпкa 27

Съединете кабела на датичка на ABS.
Стъпкa 28

Закрепете конектора на ABS сензора.
Стъпкa 29

Обработете главината на местата на контакт със спирачния диск. Използвайте медна грес.
Стъпкa 30

Монтирайте спирачния диск.
Стъпкa 31

Монтирайте планката на спирачния апарат.
Стъпкa 32

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 57 Nm.
Стъпкa 33

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: лагер главина – Toyota Auris E15. След като приложите спрея, изчакайте няколко минути.
Стъпкa 34

Монтирайте спирачните накладки.
Стъпкa 35

Поставете спирачния апарат и го захванете. Използвайте комбиниран гаечен ключ № 17. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.
Стъпкa 36

Монтирайте жилото на ръчната спирачка в скобата на спирачния апарат.
Стъпкa 37

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 38

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: лагер главина – Toyota Auris E15. Съвет от AUTODOC:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 39

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Toyota Auris E15
Стъпкa 40

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 41

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #21. Използвайте динамометричен ключ. Затегнете я с усилие от 103 Nm.
Стъпкa 42

Премахнете криковете и клиновете.
