Препоръчителен интервал за смяна на част от категория въздушен филтър : 12 month / 15000 км

Важно!

Тази процедура на смяна може да се използва за:
BMW 5 (E60) 530 d, BMW 5 (E60) 525 d, BMW 5 (E60) 530 d, BMW 5 (E60) 530 xd, BMW 5 (E60) 525 d, BMW 5 (E60) 525 d, BMW 5 (E60) 530 d, BMW 5 (E60) 530 xd, BMW 5 (E60) 525 xd, BMW 5 (E60) 525 d xDrive, BMW 5 (E60) 530 d xDrive, BMW 5 (E60) 530 d … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим въздушен филтър на BMW E60 [ИНСТРУКЦИЯ AUTODOC]

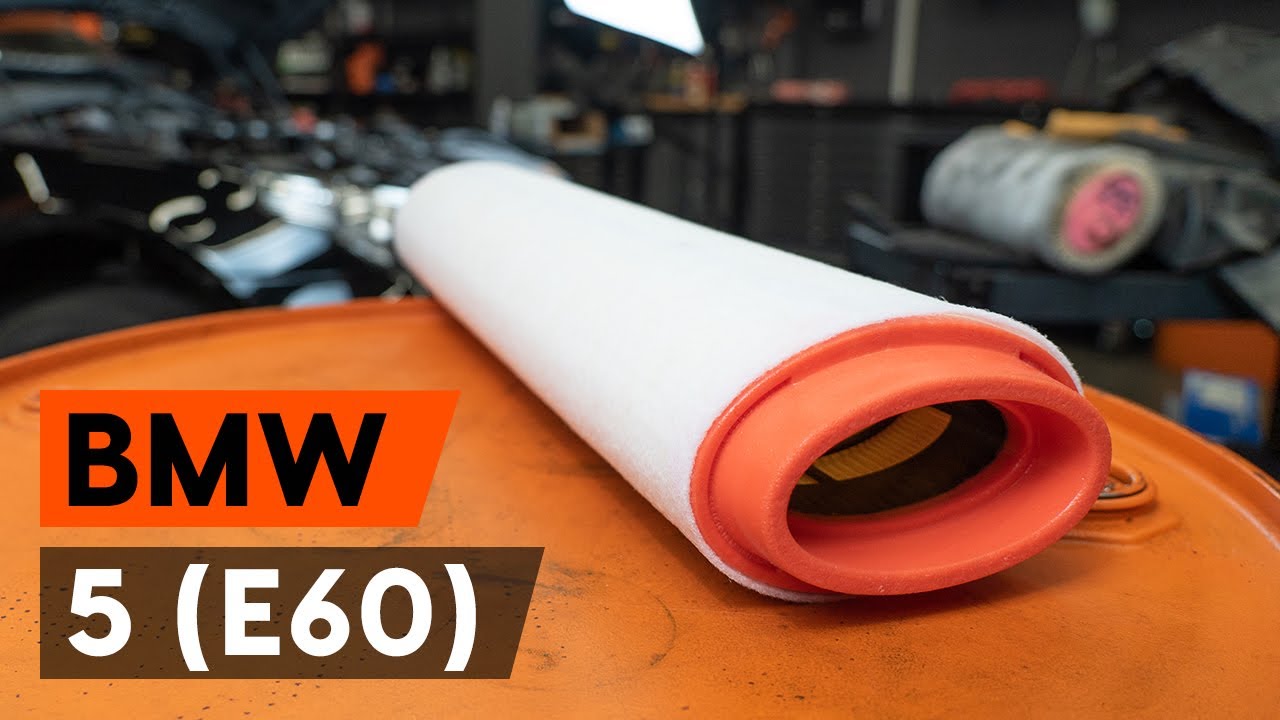

Как се сменя въздушен филтър на BMW E60 – Ръководство за смяна

Всичките части, които трябва да смениш – Въздушен филтър за 5 (E60) и други модели BMW

въздушен филтър

        въздушен филтър за 5 Седан (E60) дизел (218 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (177 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (231 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (231 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (163 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (197 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (235 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (235 K.C.)

        въздушен филтър за 5 Седан (E60) дизел (197 K.C.)

Смяна на: въздушен филтър – BMW E60. Инструментите, които ви трябват:

                        Гаечен накрайник № 13

                        HEX накрайник №H5

                        Накрайник Torx T25

                        Накрайник Torx T40

                        Тресчотка

                        Кръстата отвертка

                        Клещи за демонтаж на щипки

                        Клещи за водна помпа

                        Микрофибърна кърпа

                        Защитен калъф за калници

Купи инструменти

Смяна на: въздушен филтър – BMW E60. Съвет от AUTODOC:

Следете сроковете, препоръките и изискванията за експлоатация на резервните части, предоставени от производителя.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: въздушен филтър – BMW E60. Препоръчителна последователност от стъпки:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Развийте крепежните елементи на капака на тампона на макферсона. Използвайте кръстата отвертка. Използвайте клещи за демонтаж на щипки.
Стъпкa 4

Демонтирайте защитните капачки на крепежните елементи на амортисьора.
Стъпкa 5

Освободете фиксаторите на капака на салонния филтър.
Стъпкa 6

Развийте крепежните елементи на капака на корпуса на филтъра за купе. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 7

Развийте крепежните елементи на долната част на корпуса на салонния филтър. Използвайте Torx T25. Изполвайте тресчотен ключ.
Стъпкa 8

Демонтирайте капака на корпуса на поленовия филтър.

Смяна на: въздушен филтър – BMW E60. Съвет:
Не прилагайте прекомерна сила при премахване на частта. В противен случай може да я повредите.
Стъпкa 9

Освободете фиксаторите на капака на салонния филтър.
Стъпкa 10

Развийте крепежните елементи на капака на корпуса на филтъра за купе. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 11

Демонтирайте капака на корпуса на поленовия филтър.

AUTODOC препоръчва:
Смяна на: въздушен филтър – BMW E60. Уверете се, че сте разположили филтриращия елемент правилно. Не допускайте отклонения.
Стъпкa 12

Премахнете конекторите от датчиците на климатроника.
Стъпкa 13

Премахнете уплътнението на салонния филтър.
Стъпкa 14

Развийте крепежните елементи на долната част на корпуса на салонния филтър. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете долната част на корпуса на салонния филтър.
Стъпкa 16

Покрийте въздушните канали на салонния филтър с микрофибрена кърпа, за да не попадат в тях прах и замърсявания.
Стъпкa 17

Развийте крепежните елементи на напречните греди. Използвайте Torx T40. Изполвайте тресчотен ключ.
Стъпкa 18

Премахнете напречната греда.
Стъпкa 19

Развийте крепежния елемент на капака на двигателя. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 20

Демонтирайте декоративната кора над двигателя.

AUTODOC препоръчва:
Смяна на: въздушен филтър – BMW E60. За да избегнете повреждане на частта при демонтажа, не използвайте прекомерна сила.
Стъпкa 21

Разсъединете закрепването на въздуховода. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 22

Откачете всмукателната тръба от корпуса на въздушния филтър.
Стъпкa 23

Развийте крепежните винтове на капака на въздушния филтър. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 24

Развийте крепежните елементи на задната част на капака на двигателя. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 25

Премахнете задната част на капака на двигателя.
Стъпкa 26

Развийте капачката на гърловината за масло.
Стъпкa 27

Свалете капачката за маслото.
Стъпкa 28

Демонтирайте капака на въздушния филтър.
Стъпкa 29

Поставете капачката за маслото.
Стъпкa 30

Изкарайте от корпуса на филтъра сменяемия филтроелемент. Използвайте клещи за водна помпа.
Стъпкa 31

Почистете капака и корпуса на въздушния филтър.

Смяна на: въздушен филтър – BMW E60. Професионалистите препоръчват:
Преди да почистите капака и корпуса на въздушния филтър, покрийте частите на въздуховода, датчика за масов разход на въздух (ако е наличен), дроселния клапан с чиста кърпа.
Стъпкa 32

Поставете в корпуса новия филтроелемент. Уверете се, че края на филтъра плътно пасва на корпуса.

Смяна на: въздушен филтър – BMW E60. Съвет от AUTODOC:
Следете за правилното положение на филтроелемента. Не допускайте усукване.BMW E60 – Важно е да използвате само висококачествени филтри.По време на монтаж, постарайте се да не влизат прах и замърсявания в корпуса на филтъра.
Стъпкa 33

Свалете капачката за маслото.
Стъпкa 34

Поставете капака на въздушния филтър. Стегнете болтовете.
Стъпкa 35

Поставете капачката за маслото.

Стъпкa 36

Затегнете капачката на гърловината за наливане на масло.
Стъпкa 37

Развийте крепежните винтове на капака на въздушния филтър. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 38

Свържете всмукателната тръба към корпуса на въздушния филтър.
Стъпкa 39

Завийте крепежния елемент на тръбата за подаване на въздух. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 40

Сложете задната част на капака на двигателя обратно.
Стъпкa 41

Завийте крепежните елементи на задната част на капака на двигателя. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 42

Монтирайте декоративната кора на двигателя и я закрепете.

Смяна на: въздушен филтър – BMW E60. AUTODOC препоръчва:
Следете за правилното положение на капака на двигателя. Не трябва да се размества спрямо направляващите фиксатори.Внимание! Не прилагайте твърде много сила при монтаж. Това може да повреди крепежните елементи на колата. BMW E60
Стъпкa 43

Завийте крепежните елементи на декоративния капак на двигателя. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 44

Монтирайте напречната греда.
Стъпкa 45

Завийте крепежните елементи на напречните греди. Използвайте Torx T40. Изполвайте тресчотен ключ.
Стъпкa 46

Премахнете микрофибрената кърпа от въздушните канали на салонния филтър.
Стъпкa 47

Сложете обратно долната част на корпуса на салонния филтър.
Стъпкa 48

Завийте крепежните елементи на долната част на корпуса на салонния филтър. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 49

Закрепете конекторите на датчиците на климатроника.
Стъпкa 50

Монтирайте капака на корпуса на поленовия филтър. Уверете се, че сте чули щракване, което потвърждава правилното монтиране и заключване.

AUTODOC препоръчва:
Внимание! За да избегнете повреждане на крепежните елементи на колата при монтаж, не използвайте прекомерна сила. BMW E60
Стъпкa 51

Закрепете фиксаторите на капака на салонния филтър.
Стъпкa 52

Завийте крепежните елементи на капака на корпуса на филтъра за купе. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 53

Монтирайте капака на корпуса на поленовия филтър. Уверете се, че сте чули щракване, което потвърждава правилното монтиране и заключване.

AUTODOC препоръчва:
Внимание! Не прилагайте твърде много сила при монтаж. Това може да повреди крепежните елементи на колата. BMW E60
Стъпкa 54

Закрепете фиксаторите на капака на салонния филтър.
Стъпкa 55

Завийте крепежните елементи на капака на корпуса на филтъра за купе. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 56

Завийте крепежните елементи на долната част на корпуса на салонния филтър. Използвайте Torx T25. Изполвайте тресчотен ключ.
Стъпкa 57

Монтирайте защитните капачки на крепежните елементи на амортисьора.
Стъпкa 58

Завийте крепежните елементи на капачката на тампона на макферсона. Използвайте кръстата отвертка.
Стъпкa 59

Монтирайте обратно уплътнението на салонния филтър.
Стъпкa 60

Премахнете покривалото на калника.
Стъпкa 61

Затворете капака на двигателя.
