Важно!

Тази процедура на смяна може да се използва за:
BMW 3 Touring (E46) 330 d, BMW 3 Touring (E46) 330 xd, BMW 3 Touring (E46) 320 i, BMW 3 Touring (E46) 318 i, BMW 3 Touring (E46) 328 i, BMW 3 Touring (E46) 320 d, BMW 3 Touring (E46) 330 xd, BMW 3 Touring (E46) 330 xi, BMW 3 Touring (E46) 330 i, BMW 3 Touring (E46) 320 i, BMW 3 Touring (E46) 325 i, BMW 3 Touring (E46) 325 xi, BMW 3 Touring (E46) 320 d, BMW 3 Touring (E46) 318 i, BMW 3 Touring (E46) 316 i, BMW 3 Touring (E46) 318 d, BMW 3 Touring (E46) 318 d … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

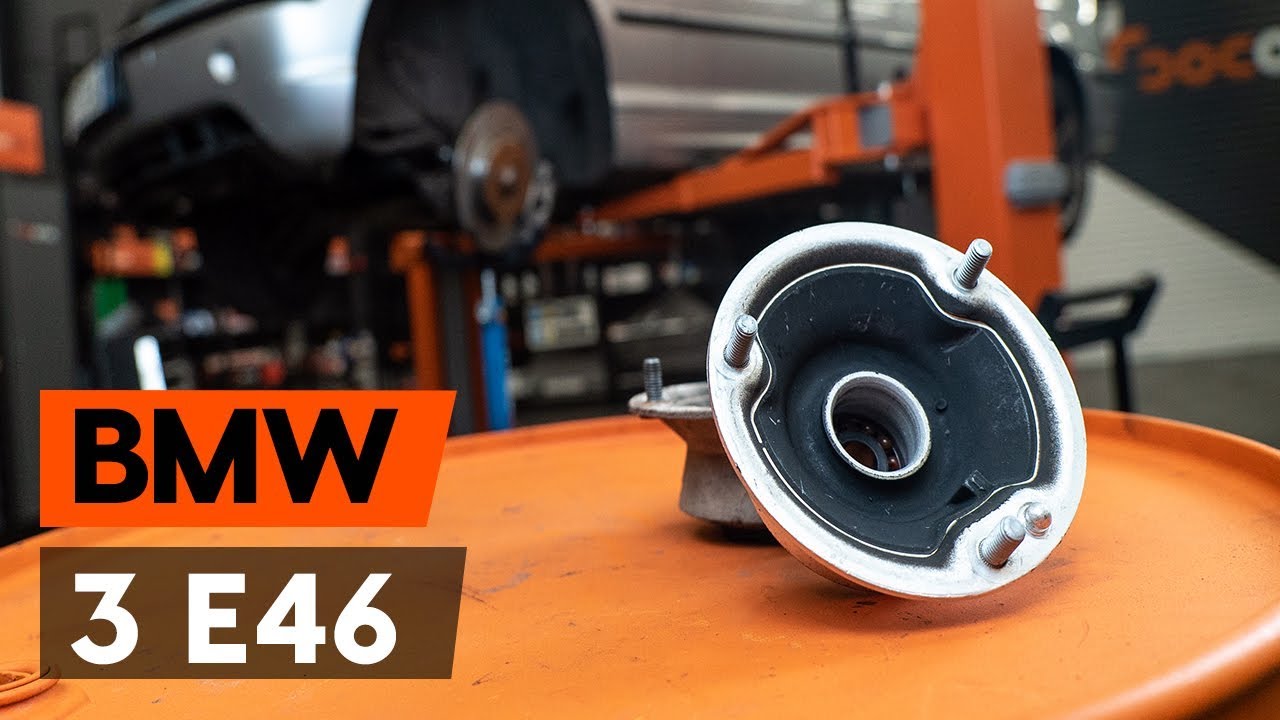

Как да сменим переден тампон макферсон на BMW 3 (E46) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден тампон макферсон на BMW E46 touring – Ръководство за смяна

Всичките части, които трябва да смениш – Тампон Макферсон за 3 Touring (E46) и други модели BMW

тампон на макферсън

        тампон на макферсън за 3 Touring (E46) бензин (150 K.C.)

        тампон на макферсън за 3 Touring (E46) бензин (118 K.C.)

        тампон на макферсън за 3 Touring (E46) бензин (193 K.C.)

        тампон на макферсън за 3 Touring (E46) дизел (136 K.C.)

        тампон на макферсън за 3 Touring (E46) дизел (184 K.C.)

        тампон на макферсън за 3 Touring (E46) бензин (231 K.C.)

        тампон на макферсън за 3 Touring (E46) бензин (231 K.C.)

        тампон на макферсън за 3 Touring (E46) бензин (170 K.C.)

        тампон на макферсън за 3 Touring (E46) бензин (192 K.C.)

Смяна на: тампон макферсон – BMW E46 touring. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Медна грес

                        Комбиниран гаечен ключ №17

                        Комбиниран гаечен ключ №19

                        Комбиниран гаечен ключ №21

                        Гаечен накрайник № 13

                        Гаечен накрайник № 18

                        Гаечен накрайник № 21

                        HEX накрайник №H6

                        HEX накрайник №H7

                        Дълга ударна вложка №17

                        Специална вложка за демонтаж на амортисьори

                        Скоба за демонтиране на шарнири

                        Тресчотка

                        Динамометричен ключ

                        Върток

                        Лост тип кози крак

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: тампон макферсон – BMW E46 touring. Експертите на AUTODOC препоръчват:

Процедурата по смяна е идентична за тампоните на левия и десния макферсон на предното окачване.
Всички опори на предните макферсони трябва да се сменят едновременно.
Задължително заменете всички самозаконтрящи се болтове и гайки при сглобяване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: тампон макферсон – BMW E46 touring. Предприемете следните стъпки:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 4

Застопорете колелата с клинове.
Стъпкa 5

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 6

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 7

Развийте болтовете на колелото.

Смяна на: тампон макферсон – BMW E46 touring. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 8

Отстранете колелото.
Стъпкa 9

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 10

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте HEX №H7. Използвайте комбиниран гаечен ключ № 17. Изполвайте тресчотен ключ.
Стъпкa 11

Обработете фиксиращата скоба, която закрепва спирачния маркуч и електрическата система. Използвайте спрей WD-40.
Стъпкa 12

Разсъединете кабела и спирачния маркуч от конзолата на амортисьора.
Стъпкa 13

Почистете крепежните елементи, които свързват макферсона с шенкела. Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте тръбен ключ №18. Използвайте върток.
Стъпкa 15

Развийте крепежните елементи на шарнира към шенкела. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 16

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 17

Отсъединете шарнира от шенкела. Използвайте скоба за шарнири.
Стъпкa 18

Понижете хидравличният крик с 10-15 см.

AUTODOC препоръчва:
Смяна на: тампон макферсон – BMW E46 touring. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 19

Разсъединете долния носач от шенкела.
Стъпкa 20

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 21

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте специална вложка, за демонтиране на амортисьора.
Стъпкa 22

Понижете хидравличният крик с 10-15 см.

Смяна на: тампон макферсон – BMW E46 touring. Експертите на AUTODOC препоръчват:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 23

Отделете шенкела от амортисьора.
Стъпкa 24

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. BMW E46 touring
Стъпкa 25

Демонтирайте МакФерсона.
Стъпкa 26

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: тампон макферсон – BMW E46 touring. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 27

Премахнете тапата на тампона на макферсона. Използвайте лост тип кози крак.
Стъпкa 28

Свийте пружината.
Стъпкa 29

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 30

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 31

Демонтирайте горната опора на МакФерсона. Използвайте лост тип кози крак.

Смяна на: тампон макферсон – BMW E46 touring. AUTODOC препоръчва:
Огледайте маншона и буфера на амортисьора. При необходимост ги заменете.
Стъпкa 32

Монтирайте новата горна опора на амортисьора. Използвайте лост тип кози крак.
Стъпкa 33

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 64 Nm.

AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 34

Отпуснете пружината.
Стъпкa 35

Премахнете сглобеният макферсон.
Стъпкa 36

Сложете тапата на тампона на макферсона.
Стъпкa 37

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 38

Завийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Не го затягайте.

AUTODOC препоръчва:
BMW E46 touring – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 39

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 40

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 41

Монтирайте МакФерсона към шенкела.
Стъпкa 42

Монтирайте и затегнете новия болт на шенкела.
Стъпкa 43

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.
Стъпкa 44

Премахнете опората под шенкела.

AUTODOC препоръчва:
BMW E46 touring – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 45

Почистете монтажното място на шарнира. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 46

Обработете крепежните елементи свързващи носача към шенкела. Използвайте медна грес.
Стъпкa 47

Съединете долния носач към шенкела. Поставете крепежните елементи на носача.
Стъпкa 48

Подпрете носача. Използвайте хидравличен трансмисионен крик.
Стъпкa 49

Завийте крепежния елемент свързващ шарнира с шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте динамометричен ключ. Затегнете я с усилие от 65 Nm.
Стъпкa 50

Обработете крепежните елементи на макферсона. Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 51

Закрепете биалетката към носача. Използвайте HEX №H7. Използвайте комбиниран гаечен ключ № 17. Използвайте динамометричен ключ. Затегнете я с усилие от 55 Nm.
Стъпкa 52

Обработете всички съединения на биалетката. Използвайте медна грес.
Стъпкa 53

Закрепете спирачния маркуч към амортисьора. Монтирайте закрепването на кабела на датчика на ABS към амортисьора.
Стъпкa 54

Почистете монтажното място на джантата. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 55

Монтирайте колелото.

Смяна на: тампон макферсон – BMW E46 touring. Професионалистите препоръчват:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 56

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 57

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 34 Nm.
Стъпкa 58

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 59

Премахнете криковете и клиновете.
Стъпкa 60

Премахнете покривалото на калника.
Стъпкa 61

Затворете капака на двигателя.
