Важно!

Тази процедура на смяна може да се използва за:
BMW 5 (E39) 520 i, BMW 5 (E39) 525 tds, BMW 5 (E39) 523 i, BMW 5 (E39) 528 i, BMW 5 (E39) 525 td, BMW 5 (E39) 530 d, BMW 5 (E39) 520 i, BMW 5 (E39) 520 d, BMW 5 (E39) 525 d, BMW 5 (E39) 520 i, BMW 5 (E39) 530 d, BMW 5 (E39) 525 i … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим опора на амортисьор на BMW 5 E39 [AUTODOC УРОК]

Как се сменя преден тампон макферсон на BMW E39 – Ръководство за смяна

Всичките части, които трябва да смениш – Тампон Макферсон за 5 (E39) и други модели BMW

Алтернативни продукти

тампон на макферсън

1180S0512 RIDEX Тампон на макферсън

20,72 BGN

Магазин

SKSS-0670513 STARK Тампон на макферсън

20,97 BGN

Магазин

1442300100 JP GROUP Тампон на макферсън

30,98 BGN

Магазин

SKSS-0670002 STARK Тампон на макферсън

40,77 BGN

Магазин

SKSS-0671145 STARK Тампон на макферсън

41,95 BGN

Магазин

SKSS-0670007 STARK Тампон на макферсън

43,73 BGN

Магазин

SKSS-0670242 STARK Тампон на макферсън

78,44 BGN

Магазин

SKSS-0670817 STARK Тампон на макферсън

87,46 BGN

Магазин

Смяна на: тампон макферсон – BMW E39. Списък с нужните инструменти:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Комбиниран гаечен ключ № 10

                      Комбиниран гаечен ключ № 13

                      Комбиниран гаечен ключ № 18

                      Комбиниран гаечен ключ № 19

                      Гаечен накрайник № 10

                      Гаечен накрайник № 13

                      Гаечен накрайник № 16

                      Гаечен накрайник № 22

                      HEX накрайник №H6

                      Дълга ударна вложка №17

                      Тресчотка

                      Динамометричен ключ

                      Плоска Отвертка

                      Плоско длето

                      Чук

                      Скоба за демонтиране на шарнири

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: тампон макферсон – BMW E39. AUTODOC препоръчва:

Процедурата по смяна е идентична за тампоните на левия и десния макферсон на предното окачване.
Всички опори на предните макферсони трябва да се сменят едновременно.
Задължително заменете всички самозаконтрящи се болтове и гайки при сглобяване.
Моля, имайте предвид: всичката работа по колата – BMW E39 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 4

Развийте болтовете на колелото.

Смяна на: тампон макферсон – BMW E39. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 7

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 8

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 9

Развийте крепежните елементи на пластмасовата защита на носача. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 10

Премахнете пластмасовата защита на носача.
Стъпкa 11

Почистете крепежните елементи, които свързват носача с подрамката. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 12

Разхлабете предният крепежен елемент на носача. Използвайте комбиниран гаечен ключ № 18 (2 броя).
Стъпкa 13

Почистете крепежните елементи на датчика за регулиране нивото на фаровете. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 14

Развийте крепежните елементи на датчика за регулиране нивото на фаровете. Използвайте комбиниран гаечен ключ № 10. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 15

Откачете датчика за регулиране нивото на фаровете.

Стъпкa 16

Развийте задния крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 17

Премахнете задният крепежен елемент на носача.

Стъпкa 18

Развийте крепежните елементи на скобата на биалетката. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 19

Премахнете крепежния болт.

Стъпкa 20

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 22

Премахнете крепежния болт.
Стъпкa 23

Демонтирайте конзолата от амортисьора.

Стъпкa 24

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте плоско длето за метал. Използвайте чук.

Стъпкa 25

Отделете шенкела от амортисьора.

Смяна на: тампон макферсон – BMW E39. Експертите на AUTODOC препоръчват:
Уверете се, че шенкела има опора.
Стъпкa 26

Монтирайте задния крепежен елемент на носача.

Стъпкa 27

Спуснете автомобила.

Стъпкa 28

Отворете капака на двигателя.
Стъпкa 29

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 30

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 31

Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте комбиниран гаечен ключ № 13. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. BMW E39
Стъпкa 32

Демонтирайте МакФерсона.
Стъпкa 33

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: тампон макферсон – BMW E39. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 34

Свийте пружината.
Стъпкa 35

Премахнете тапата на тампона на макферсона. Използвайте права отвертка.
Стъпкa 36

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 37

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №22. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 38

Демонтирайте горната опора на МакФерсона.

Смяна на: тампон макферсон – BMW E39. Професионалистите препоръчват:
Огледайте маншона и буфера на амортисьора. При необходимост ги заменете.
Стъпкa 39

Почистете монтажното място на тампона на макферсона. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 40

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 41

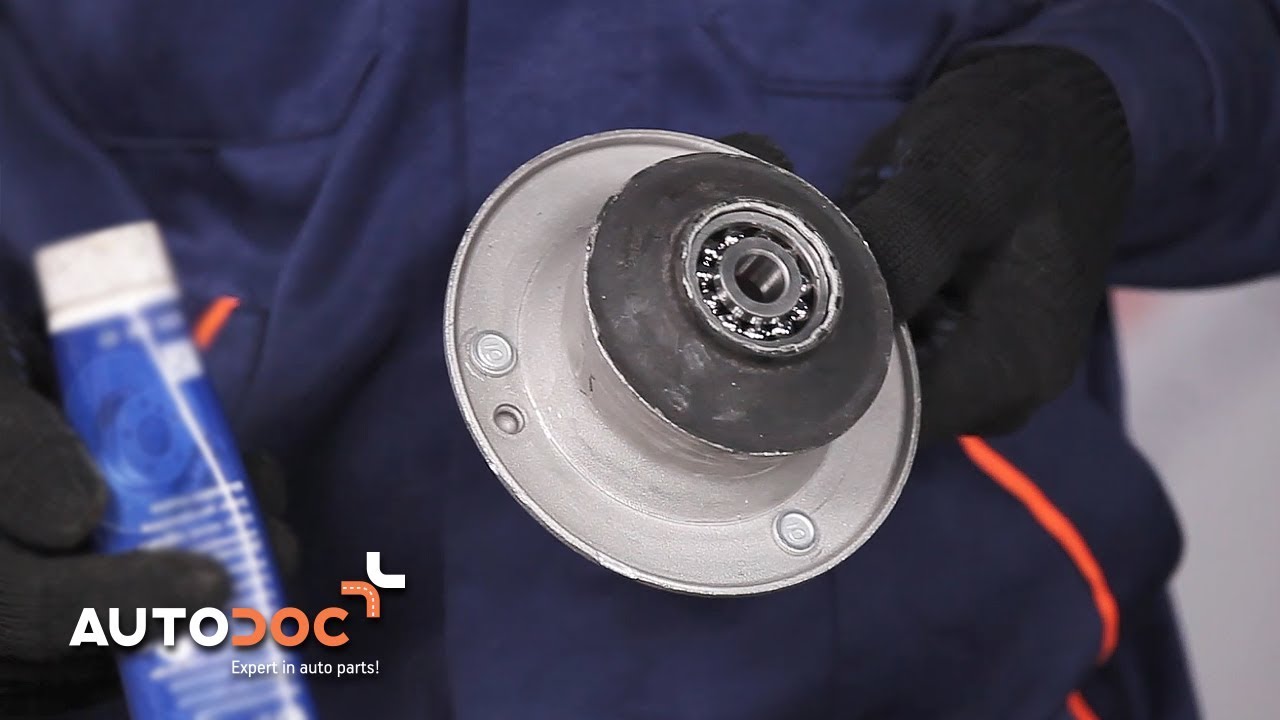

Монтирайте новата горна опора на амортисьора.
Стъпкa 42

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №22. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 64 Nm.

Смяна на: тампон макферсон – BMW E39. AUTODOC препоръчва:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 43

Сложете тапата на тампона на макферсона.
Стъпкa 44

Отпуснете пружината.

Стъпкa 45

Премахнете сглобеният макферсон.
Стъпкa 46

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 47

Завийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. BMW E39.
Стъпкa 48

Стегнете закрепването в горната част на амортисьора. Използвайте комбиниран гаечен ключ № 13. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 24 Nm.
Стъпкa 49

Премахнете покривалото на калника.
Стъпкa 50

Затворете капака на двигателя.
Стъпкa 51

Повдигнете предната част на автомобила и го подпрете.

Стъпкa 52

Премахнете задният крепежен елемент на носача.

Стъпкa 53

Монтирайте МакФерсона към шенкела.
Стъпкa 54

Монтирайте задния крепежен елемент на носача.

Стъпкa 55

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 56

Монтирайте крепежния болт.

Стъпкa 57

Монтирайте конзолата към амортисьора.
Стъпкa 58

Монтирайте крепежния болт.
Стъпкa 59

Затегнете крепежния елемент на скобата на биалетката. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 60

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 81 Nm.
Стъпкa 61

Премахнете опората под шенкела.

AUTODOC препоръчва:
Смяна на: тампон макферсон – BMW E39. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 62

Съединете кормилния накрайник към шенкела.

Стъпкa 63

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте динамометричен ключ. Затегнете я с усилие от 65 Nm.
Стъпкa 64

Завийте задния крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.

Стъпкa 65

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 66

Затегнете задния крепежен елемент на носача. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 67

Затегнете предният крепежен елемент свързващ носача с подрамката. Използвайте комбиниран гаечен ключ № 18 (2 броя). Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.

Стъпкa 68

Третирайте всичките съединения на лоста. Използвайте медна грес.
Стъпкa 69

Премахнете опората под шенкела.

Смяна на: тампон макферсон – BMW E39. Съвет от експертите на AUTODOC:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 70

Монтирайте пластмасовата защита на носача.
Стъпкa 71

Завийте крепежните елементи на пластмасовата защита на носача. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 72

Свържете датчика за регулиране нивото на фаровете.

Стъпкa 73

Затегнете крепежните елементи на датчика за регулиране нивото на фаровете. Използвайте комбиниран гаечен ключ № 10. Използвайте тръбен ключ №10. Използвайте динамометричен ключ. Затегнете я с усилие от 7 Nm.
Стъпкa 74

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 75

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: тампон макферсон – BMW E39. След като приложите спрея, изчакайте няколко минути.
Стъпкa 76

Монтирайте колелото.

AUTODOC препоръчва:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 77

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 78

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.

Стъпкa 79

Премахнете криковете и клиновете.
