Препоръчителен интервал за смяна на част от категория спирачен апарат : 100000 км

Важно!

Тази процедура на смяна може да се използва за:
VW Golf IV Хечбек (1J1) 1.9 TDI, VW Golf IV Хечбек (1J1) 1.6, VW Golf IV Хечбек (1J1) 1.9 TDI, VW Golf IV Хечбек (1J1) 1.9 SDI, VW Golf IV Хечбек (1J1) 1.4 16V, VW Golf IV Хечбек (1J1) 1.8, VW Golf IV Хечбек (1J1) 1.9 TDI 4motion, VW Golf IV Хечбек (1J1) 1.8 4motion, VW Golf IV Хечбек (1J1) 2.8 VR6 4motion, VW Golf IV Хечбек (1J1) 2.0, VW Golf IV Хечбек (1J1) 1.9 TDI, VW Golf IV Хечбек (1J1) 1.6 16V, VW Golf IV Хечбек (1J1) 1.9 TDI 4motion, VW Golf IV Хечбек (1J1) 1.9 TDI, VW Golf IV Хечбек (1J1) 1.9 TDI 4motion, VW Golf IV Хечбек (1J1) 1.9 TDI 4motion, VW Golf IV Хечбек (1J1) 2.3 V5, VW Golf IV Хечбек (1J1) 2.3 V5 4motion, VW Golf IV Хечбек (1J1) 2.0 4motion, VW Golf IV Хечбек (1J1) 1.9 TDI, VW Golf IV Хечбек (1J1) 1.9 TDI 4motion, VW Golf IV Хечбек (1J1) 1.8 T GTI, VW Golf IV Хечбек (1J1) 1.6 FSI, VW Golf IV Хечбек (1J1) 3.2 R32 4motion, VW Golf IV Хечбек (1J1) 1.6, VW Golf IV Хечбек (1J1) 2.0 BiFuel … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим предни спирачен апарат на VW GOLF 4 (1J1) [ИНСТРУКЦИЯ AUTODOC]

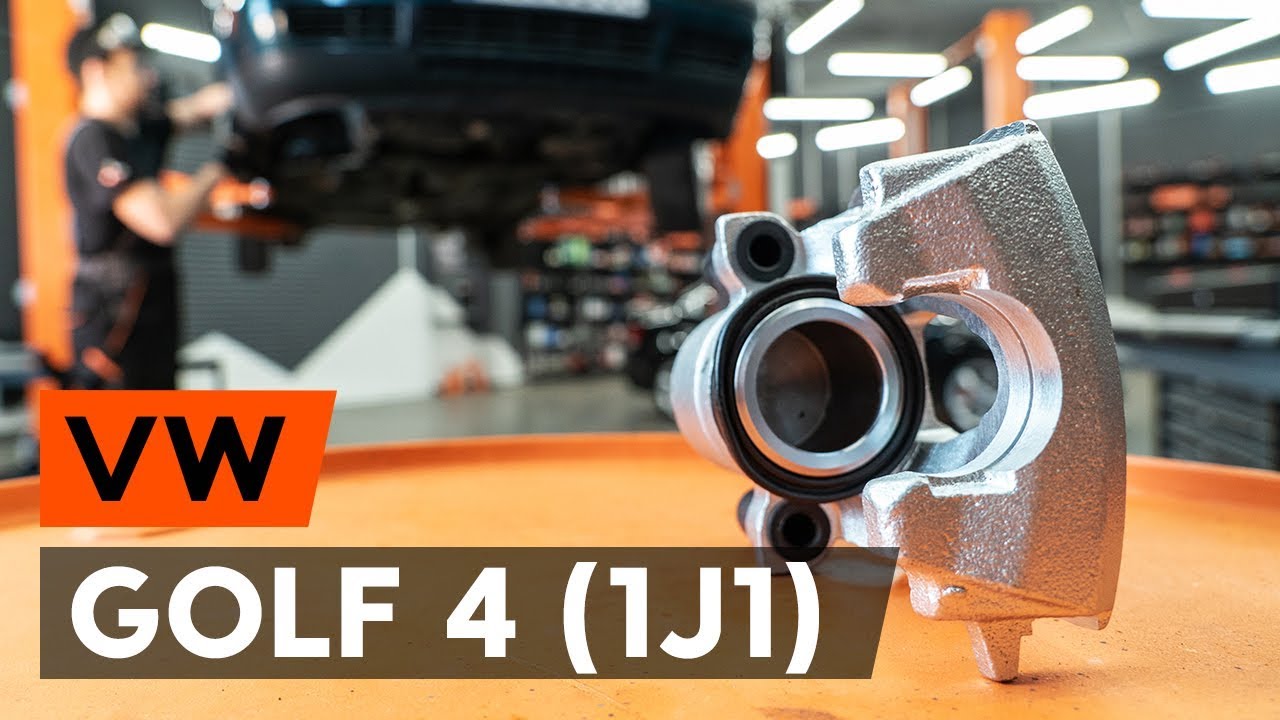

Как се сменя преден спирачен апарат на VW Golf 4 – Ръководство за смяна

Всичките части, които трябва да смениш – Спирачен апарат за Golf IV Хечбек (1J1) и други модели VW

спирачен апарат

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.9 TDI дизел (90 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.6 бензин (100 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.9 TDI дизел (110 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.9 SDI дизел (68 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.4 16V бензин (75 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.8 бензин (125 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.9 TDI 4motion дизел (90 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 1.8 4motion бензин (125 K.C.)

        спирачен апарат за VW Golf IV Хечбек (1J1) 2.8 VR6 4motion бензин (204 K.C.)

Смяна на: спирачен апарат – VW Golf 4. Инструментите, които ви трябват:

                        Телена четка

                        Спрей за почистване на спирачни апарати

                        Грес против скърцане на спирачки

                        Медна грес

                        Комбиниран гаечен ключ №10

                        HEX накрайник №H7

                        Гаечен накрайник № 11

                        Гаечен накрайник № 13

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Скоба за спирачен маркуч

                        Комплект за обезвъздушаване на спирачки

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачен апарат – VW Golf 4. Съвет от AUTODOC:

Процедурата по смяна е еднаква за левия и десния спирачен апарат на същата ос.
Моля, имайте предвид: всичката работа по колата – VW Golf 4 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.

Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. VW Golf 4
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 8

Премахнете маншоните на направляващите щифтове на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 9

Развийте крепежните елементи на спирачния апарат. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 10

Демонтирайте супорта.

Смяна на: спирачен апарат – VW Golf 4. Експертите на AUTODOC препоръчват:
Когато сменяте спирачния апарат се препоръчва да проверявате спирачния маркуч за повреди и, ако е нужно, да го смените с нов. При замяна на спирачните апарати се препоръчва замяна на накладките и оглед на спирачните дискове, като при необходимост, те да бъдат подменени с нови.
Стъпкa 11

Демонтирайте спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 12

Почистете мястото, където спирачният маркуч се свързва с със спирачния апарат и направляващите палци. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW Golf 4. След като приложите спрея, изчакайте няколко минути.
Стъпкa 13

Сложете скоба на спирачния маркуч с клещи за скоби за маркучи.
Стъпкa 14

Развийте спирачния маркуч от спирачния супорт. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Преместете спирачният маркуч настрана. Прикрепете спирачният маркуч към каросерията с кука или парче тел.
Стъпкa 15

Завийте направляващите палци.

Смяна на: спирачен апарат – VW Golf 4. Съвет:
Ако няма предоставени направляващи палци в комплекта с новите спирачни апарати, използвайте старите.
Стъпкa 16

Монтирайте спирачните накладки.

Смяна на: спирачен апарат – VW Golf 4. Експертите на AUTODOC препоръчват:
Ако ще използвате стари спирачни накладки, почистете ги.
Стъпкa 17

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW Golf 4. След като приложите спрея, изчакайте няколко минути.
Стъпкa 18

Обработете скобата на спирачния диск, на мястото на контакт с накладките. Използвайте грес против скърцане за спирачки.
Стъпкa 19

Поставете спирачния апарат и го захванете. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 30 Nm.
Стъпкa 20

Монтирайте маншона на направляващите щифтове на спирачния апарат.
Стъпкa 21

Обработете спирачния маркуч. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачен апарат – VW Golf 4. Съвет от AUTODOC:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 22

Съединете спирачния маркуч с новия спирачен апарат. Използвайте тръбен ключ №13.
Стъпкa 23

Затегнете крепежния елемент свързващ спирачната тръба със спирачния апарат. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.
Стъпкa 24

Премахнете скобата на спирачния маркуч.
Стъпкa 25

Развийте щуцера за обезвъздушаване на спирачките. Използвайте комбиниран гаечен ключ № 10.
Стъпкa 26

Свържете комплекта за обезвъздушаване към щуцера на спирачките.
Стъпкa 27

Обезвъздушете спирачния апарат. Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.
Стъпкa 28

Затегнете щуцера за обезвъздушаване на спирачките. Използвайте комбиниран гаечен ключ № 10.
Стъпкa 29

Откачете комплекта щуцер за обезвъздушаване на спирачките.
Стъпкa 30

Затегнете щуцера на спирачния апарат. Използвайте тръбен ключ №11. Използвайте динамометричен ключ. Затегнете я с усилие от 10 Nm.
Стъпкa 31

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 32

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачен апарат – VW Golf 4. След като приложите спрея, изчакайте няколко минути.
Стъпкa 33

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. VW Golf 4
Стъпкa 34

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 35

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 36

Премахнете криковете и клиновете.

Смяна на: спирачен апарат – VW Golf 4. Съвет от AUTODOC:
Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 37

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.
