Важно!

Тази процедура на смяна може да се използва за:
VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.9 SDI, VW POLO (9N_) 1.2, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.9 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.4 TDI, VW POLO (9N_) 1.8 GTI, VW POLO (9N_) 1.6 16V, VW POLO (9N_) 1.2, VW POLO (9N_) 1.2 12V, VW POLO (9N_) 1.4 … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

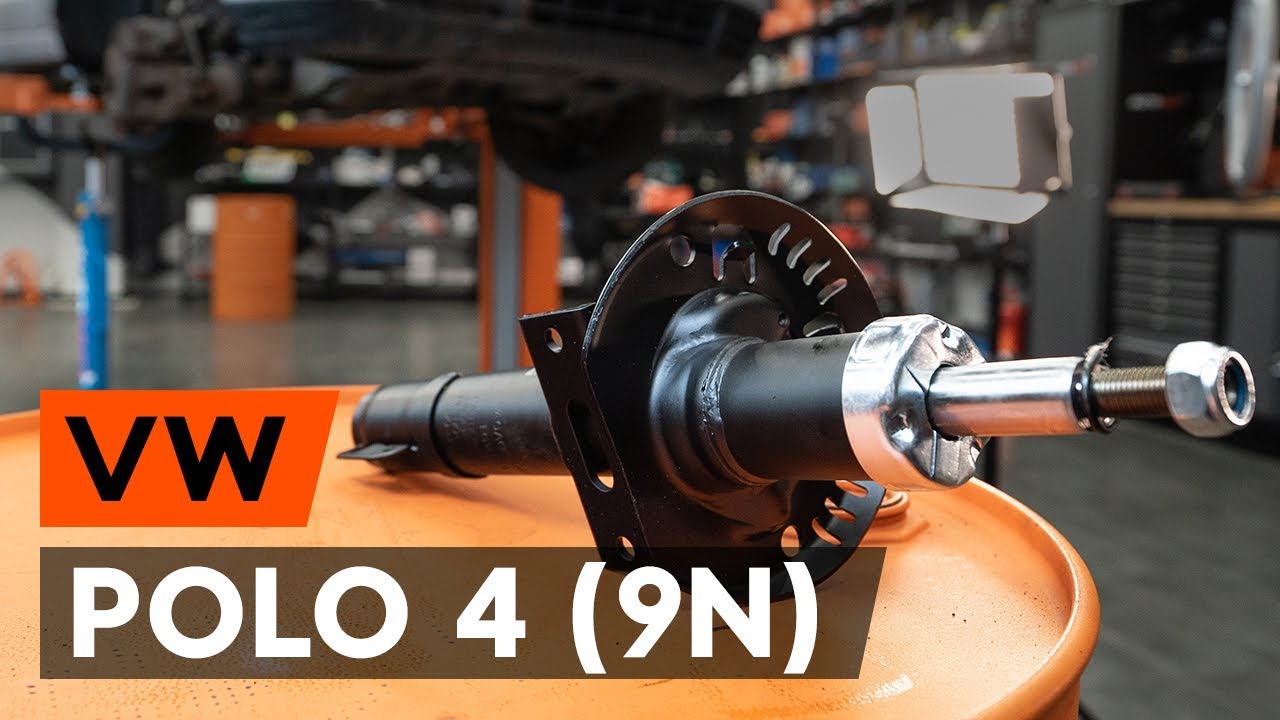

Как да сменим преден макферсон на VW POLO 4 (9N) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден макферсон на VW Polo 9N – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за POLO (9N_) и други модели VW

амортисьор

        амортисьор за Polo IV Хечбек (9N) дизел (101 K.C.)

        амортисьор за Polo IV Хечбек (9N) дизел (75 K.C.)

        амортисьор за Polo IV Хечбек (9N) бензин (75 K.C.)

        амортисьор за Polo IV Хечбек (9N) бензин (64 K.C.)

        амортисьор за Polo IV Хечбек (9N) дизел (64 K.C.)

        амортисьор за Polo IV Хечбек (9N) бензин (54 K.C.)

        амортисьор за Polo IV Хечбек (9N) бензин (101 K.C.)

        амортисьор за Polo IV Хечбек (9N) бензин (86 K.C.)

        амортисьор за Polo IV Хечбек (9N) дизел (130 K.C.)

Смяна на: амортисьор – VW Polo 9N. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Гаечен накрайник № 12

                        Гаечен накрайник № 13

                        Гаечен накрайник № 16

                        Гаечен накрайник № 18

                        Гаечен накрайник № 21

                        Накрайник XZN № 12

                        Дванадесетостенна вложка № 30

                        HEX накрайник №h6

                        Специална вложка за демонтаж на амортисьори

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Избивач

                        Върток

                        Чук

                        Хидравлична скоба за пружини

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьор – VW Polo 9N. AUTODOC препоръчва:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Моля, имайте предвид: всичката работа по колата – VW Polo 9N – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Почистете крепежните елементи на горния тампон на макферсона. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 5

Застопорете колелата с клинове.
Стъпкa 6

Развийте гайката на главината. Използвайте 12-стенна вложка № 30. Използвайте върток.
Стъпкa 7

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 8

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 9

Развийте болтовете на колелото.

Смяна на: амортисьор – VW Polo 9N. Съвет:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 10

Отстранете колелото.
Стъпкa 11

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 12

Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 13

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Откачете спирачния маркуч от макферсона. Използвайте тръбен ключ №12.
Стъпкa 15

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте XZN #12. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 16

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.

AUTODOC препоръчва:
Смяна на: амортисьор – VW Polo 9N. След като приложите спрея, изчакайте няколко минути. Носете защитни очила.
Стъпкa 17

Развийте крепежния елемент свързващ шарнира с носача на окачването. Използвайте тръбен ключ №13. Използвайте върток.
Стъпкa 18

Разсъединете шарнирната опора от носача.
Стъпкa 19

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте 12-стенна вложка № 30.

Стъпкa 20

Отстранете задвижващия вал. Използвайте клин. Използвайте чук.

Стъпкa 21

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 22

Премахнете крепежния болт.
Стъпкa 23

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте специална вложка, за демонтиране на амортисьора. Изполвайте тресчотен ключ.
Стъпкa 24

Отделете шенкела от амортисьора.
Стъпкa 25

Развийте крепежните елементи в горната част на МакФерсона.

AUTODOC препоръчва:
VW Polo 9N – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 26

Демонтирайте МакФерсона.
Стъпкa 27

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: амортисьор – VW Polo 9N. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 28

Свийте пружината.
Стъпкa 29

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 30

Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 31

Демонтирайте опората, маншона и буфера на амортисьора.
Стъпкa 32

Освободете спиралната пружина.
Стъпкa 33

Демонтирайте пружината.
Стъпкa 34

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

AUTODOC препоръчва:
Смяна на: амортисьор – VW Polo 9N. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 35

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 36

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 37

Поставете пружината на амортисьора.
Стъпкa 38

Свийте пружината.
Стъпкa 39

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 40

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.

Смяна на: амортисьор – VW Polo 9N. Експертите на AUTODOC препоръчват:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 41

Отпуснете пружината.
Стъпкa 42

Премахнете сглобеният макферсон.
Стъпкa 43

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 44

Закрепете горните крепежни елементи на макферсона. Не го затягайте.

Смяна на: амортисьор – VW Polo 9N. Съвет от AUTODOC:
За да избегнете наранявания, придържайте макферсона, когато завивате крепежните болтове.
Стъпкa 45

Обработете монтажното място на макферсона на шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 46

Монтирайте МакФерсона към шенкела.
Стъпкa 47

Монтирайте крепежния болт. Използвайте тръбен ключ №18.
Стъпкa 48

Завийте крепежния елемент, който свързва макферсона към шенкела. Използвайте тръбен ключ №18. Използвайте XZN #12. Изполвайте тресчотен ключ.
Стъпкa 49

Почистете шпонките на карето на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 50

Премахнете опората под шенкела.

Смяна на: амортисьор – VW Polo 9N. AUTODOC препоръчва:
Спускайте хидравличния крик тип крокодил плавно, без резки движения, за да избегнете повреждането на устройствата и механизмите.
Стъпкa 51

Монтирайте полуоската към главината на колелото.

Стъпкa 52

Почистете монтажното място на шарнира. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 53

Прикрепете шарнира към носача.
Стъпкa 54

Завийте крепежните елементи на шарнира. Използвайте тръбен ключ №13.
Стъпкa 55

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 56

Стегнете закрепването на шарнирния болт. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 20 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 57

Завийте гайката на полуоската. Използвайте 12-стенна вложка № 30.
Стъпкa 58

Закрепете спирачния маркуч към амортисьора. Използвайте тръбен ключ №12.
Стъпкa 59

Монтирайте щангата за напречна устойчивост.
Стъпкa 60

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 61

Третирайте всичките съединения на лоста. Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 62

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 63

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: амортисьор – VW Polo 9N. Съвет:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 64

Монтирайте колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато завивате крепежните болтове. VW Polo 9N
Стъпкa 65

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 66

Спуснете автомобила.
Стъпкa 67

Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 68

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 69

Завийте гайката на главината. Използвайте 12-стенна вложка № 30. Използвайте динамометричен ключ. Затегнете я с усилие от 50 Nm.+45°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 70

Затегнете болтовете на джантите в кръстосан ред. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 71

Премахнете криковете и клиновете.

Стъпкa 72

Премахнете покривалото на калника.
Стъпкa 73

Затворете капака на двигателя.
