Важно!

Тази процедура на смяна може да се използва за:
RENAULT MEGANE Scenic (JA0/1_) 1.4 i (JA0E), RENAULT MEGANE Scenic (JA0/1_) 1.6 i (JA0L), RENAULT MEGANE Scenic (JA0/1_) 1.6 e (JA0F), RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA0G), RENAULT MEGANE Scenic (JA0/1_) 1.9 D (JA0J), RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA02, JA0G), RENAULT MEGANE Scenic (JA0/1_) 1.9 dTi (JA0N) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

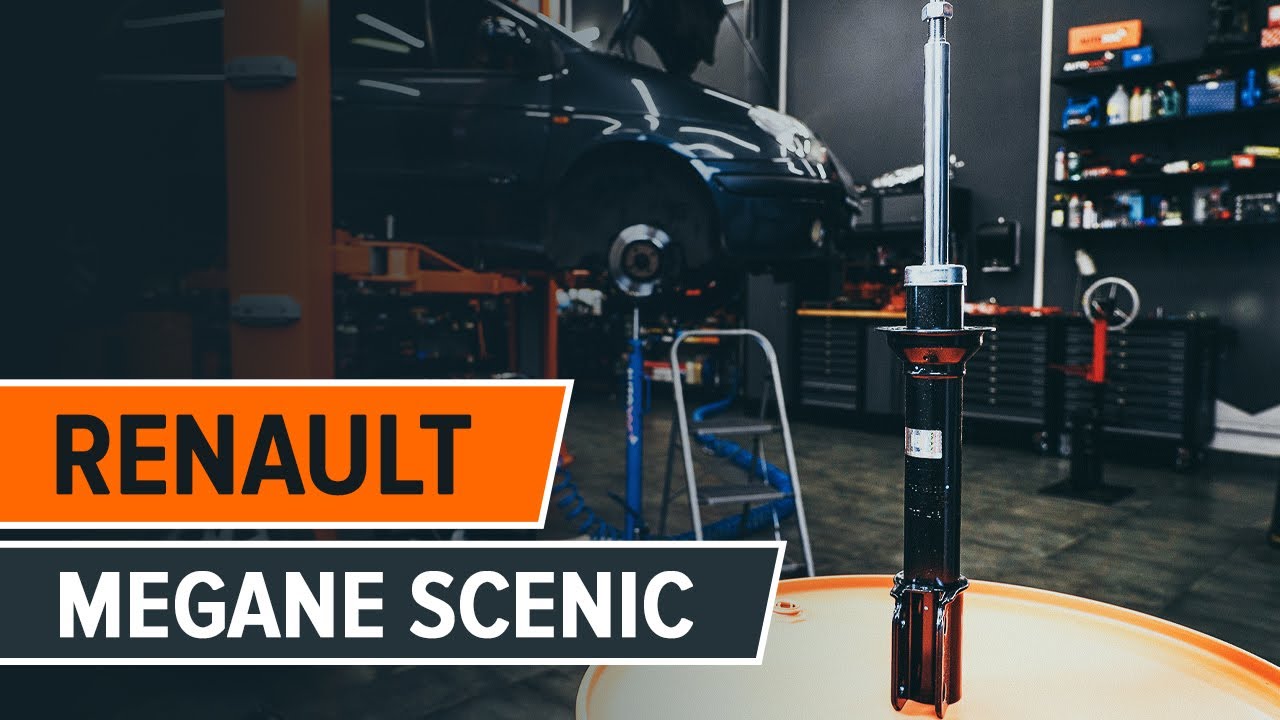

Как да сменим преден макферсон на RENAULT MEGANE SCENIC [AUTODOC УРОК]

Всичките части, които трябва да смениш – Амортисьор за MEGANE Scenic (JA0/1_) и други модели RENAULT

амортисьор

        амортисьор за RENAULT MEGANE Scenic (JA0/1_) 1.9 dTi (JA0N) дизел (98 K.C.)

        амортисьор за RENAULT MEGANE Scenic (JA0/1_) 1.4 i (JA0E) бензин (75 K.C.)

        амортисьор за RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA02, JA0G) бензин (109 K.C.)

        амортисьор за RENAULT MEGANE Scenic (JA0/1_) 1.6 i (JA0L) бензин (75 K.C.)

        амортисьор за RENAULT MEGANE Scenic (JA0/1_) 1.6 e (JA0F) бензин (90 K.C.)

        амортисьор за RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA0G) бензин (114 K.C.)

        амортисьор за RENAULT MEGANE Scenic (JA0/1_) 1.9 D (JA0J) дизел (64 K.C.)

Смяна на: макферсон – Renault Megane Scenic. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №10

                        Комбиниран гаечен ключ №21

                        Гаечен накрайник № 13

                        Гаечен накрайник № 21

                        Дълга ударна вложка №19

                        Накрайник за шестограм HEXH6

                        Камък за гайки на амортисьори 21 мм

                        Накрайник Torx T20

                        Тресчотка

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: макферсон – Renault Megane Scenic. Експертите на AUTODOC препоръчват:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Моля, имайте предвид: всичката работа по колата – Renault Megane Scenic – трябва да се извърши с изключен двигател.

Извършете смяната в следната последователност:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Развийте крепежните елементи на решетката под чистачките. Използвайте Torx T20.Изполвайте тресчотен ключ.
Стъпкa 4

Снемете пластмасовата решетка под чистачките.
Стъпкa 5

Премахнете решетката под чистачките, която е разположена от дясно.
Стъпкa 6

Премахнете фиксаторите на капака на тампона на макферсона.
Стъпкa 7

Премахнете защитния капак на тампона на макферсона.
Стъпкa 8

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 9

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте тръбен ключ №13.Изполвайте тресчотен ключ.
Стъпкa 10

Застопорете колелата с клинове.

Стъпкa 11

Разхлабете болтовете на колелата.Използвайте ударна вложка за джанти #19.
Стъпкa 12

Повдигнете автомобила.

Смяна на: макферсон – Renault Megane Scenic. Съвет:

Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 13

Развийте болтовете на колелото.

AUTODOC препоръчва:

Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Renault Megane Scenic
Стъпкa 14

Отстранете колелото.
Стъпкa 15

Почистете крепежния елемент на скобата, която свързва спирачния маркуч с макферсона. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 16

Развийте крепежния елемент, който свързва скобата на спирачния маркуч към макферсона.Използвайте комбиниран гаечен ключ № 10.
Стъпкa 17

Премахнете скобата на спирачния маркуч.
Стъпкa 18

Почистете крепежните елементи, които свързват макферсона с шенкела.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 19

Развийте крепежните елементи свързващи макферсона с шенкела.Използвайте комбиниран гаечен ключ № 21.Използвайте тръбен ключ №21.Изполвайте тресчотен ключ.
Стъпкa 20

Подпрете шенкела.Използвайте хидравличен трансмисионен крик.
Стъпкa 21

Премахнете крепежните болтове.
Стъпкa 22

Отделете шенкела от амортисьора.
Стъпкa 23

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:

Renault Megane Scenic – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 24

Демонтирайте МакФерсона.
Стъпкa 25

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: макферсон – Renault Megane Scenic. Професионалистите препоръчват:

Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 26

Свийте пружината.
Стъпкa 27

Обработете пръта на макферсона. Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 28

Развийте гайката на пръта на амортисьора.Използвайте 21 мм камък за гайки на амортисьори.Използвайте HEX №H6.
Стъпкa 29

Демонтирайте горната опора на МакФерсона.
Стъпкa 30

Освободете спиралната пружина.
Стъпкa 31

Демонтирайте пружината.
Стъпкa 32

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:

Смяна на: макферсон – Renault Megane Scenic. Внимателно прегледайте тампона, маншона и отбойника на макферсона. Сменете ги, ако се налага.
Стъпкa 33

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

AUTODOC препоръчва:

Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 34

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 35

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 36

Поставете пружината на амортисьора.
Стъпкa 37

Свийте пружината.

Смяна на: макферсон – Renault Megane Scenic. Съвет от експертите на AUTODOC:

Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 38

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 39

Стегнете гайката на пръта на амортисьора.Използвайте 21 мм камък за гайки на амортисьори.Използвайте HEX №H6.Използвайте динамометричен ключ.Затегнете я с усилие от 60 Nm.
Стъпкa 40

Обработете пръта на макферсона.Използвайте медна грес.
Стъпкa 41

Отпуснете пружината.
Стъпкa 42

Премахнете сглобеният макферсон.
Стъпкa 43

Почистете монтажните места на макферсона.Използвайте телена четка.Използвайте спрей WD-40.
Стъпкa 44

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 45

Завийте горните крепежни елементи на тампона на амортисьора.

AUTODOC препоръчва:

Важно! Дръжте макферсона, докато завивате крепежните болтове. Renault Megane Scenic.
Стъпкa 46

Монтирайте МакФерсона към шенкела.
Стъпкa 47

Монтирайте крепежните болтове.
Стъпкa 48

Завийте крепежните елементи свързващи макферсона с шенкела.Използвайте комбиниран гаечен ключ № 21.Използвайте тръбен ключ №21.Изполвайте тресчотен ключ.
Стъпкa 49

Премахнете опората под шенкела.

AUTODOC препоръчва:

Смяна на: макферсон – Renault Megane Scenic. Смъкнете хидравличния крик плавно, без резки движения, за да избегнете повреждане на устройства и механизми.
Стъпкa 50

Затегнете долните крепежни елементи на макферсона за шенкела.Използвайте комбиниран гаечен ключ № 21.Използвайте тръбен ключ №21.Използвайте динамометричен ключ.Затегнете я с усилие от 170 Nm.
Стъпкa 51

Монтирайте скобата на спирачния маркуч.
Стъпкa 52

Затегнете крепежния елемент, който свързва скобата на спирачния маркуч към макферсона.Използвайте комбиниран гаечен ключ № 10.
Стъпкa 53

Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 54

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 55

Почистете повърхността на спирачния диск.Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:

Смяна на: макферсон – Renault Megane Scenic. След като приложите спрея, изчакайте няколко минути.
Стъпкa 56

Монтирайте колелото.

AUTODOC препоръчва:

Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Renault Megane Scenic
Стъпкa 57

Завийте болтовете на колелата.Използвайте ударна вложка за джанти #19.
Стъпкa 58

Свалете автомобила на земята и стегнете на кръст болтовете на колелата.Използвайте ударна вложка за джанти #19.Използвайте динамометричен ключ.Затегнете я с усилие от 90 Nm.
Стъпкa 59

Премахнете криковете и клиновете.
Стъпкa 60

Затегнете горните крепежни елементи на тампона на макферсона.Използвайте тръбен ключ №13.Използвайте динамометричен ключ.Затегнете я с усилие от 30 Nm.
Стъпкa 61

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 62

Монтирайте защитния капак на тампона на макферсона.
Стъпкa 63

Монтирайте крепежните елементи на капака на тампона на макферсона.
Стъпкa 64

Монтирайте решетката под чистачките от дясната страна.
Стъпкa 65

Монтирайте и прикрепете пластмасовата решетка под чистачките. Използвайте Torx T20.Изполвайте тресчотен ключ.
Стъпкa 66

Монтирайте уплътнението на пластмасовата решетка под чистачките.
Стъпкa 67

Премахнете покривалото на калника.
Стъпкa 68

Затворете капака на двигателя.
